Cáp Lõi Đơn TOP CABLE TOXFREE® ZH H05Z-K & H07Z-K | Chính Hãng – Giá Tốt Nhất

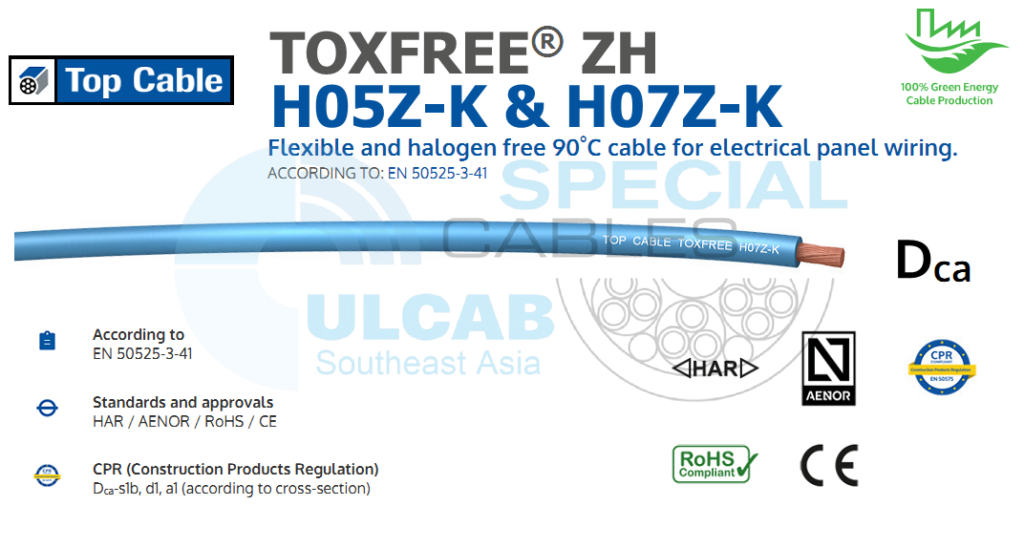

TOP CABLE TOXFREE® ZH H05Z-K & H07Z-K
Flexible and halogen free (LSZH) power cable for public places. / Cáp nguồn linh hoạt và không chứa halogen (LSZH) dành cho nơi công cộng.
Hãng sản xuất: TOP CABLE
Xuất Xứ: Spain
TOXFREE ZH H07Z-K cable performance
Electrical performance
Low voltage 300/500 V · 450/750 V.
Rated Voltage: ES05Z1-K/H05Z1-K (up to 1 mm2 ): 300/500 V.
H07Z1-K (from 1,5 mm2 onwards): 450/750 V.
Standard
EN 50525-3-31 / UNE 211002
Approvals
AENOR / HAR / CE / RoHS
CPR Construction Products Regulation
B2ca-s1a, d1, a1
Thermal performance
Maximum conductor temperature: 70ºC.
Maximum short-circuit temperature: 160ºC (max. 5 s).
Minimum service temperature: -40ºC (fixed and protected installations).
Fire performance
Flame non-propagation based on EN 60332-1 and IEC 60332-1.
Fire non-propagation according to EN 60332-3 / IEC 60332-3 and EN 50399.
LSHF (Low Smoke Halogen Free) based on EN 60754-1 and IEC 60754-1.
Low smoke emission based on EN 61034 and IEC 61034: Light transmittance > 80%
Low corrosive gases emission based on EN 60754-2 and IEC 60754-2.
Reaction to fire CPR B2ca-s1a, d1, a1, according to EN 50575.
Mechanical performance
Minimum bending radius: x5 cable diameter.
Chemical performance
Chemical & Oil resistance: Acceptable.
Other
Meter by meter marking.
Installation conditions
In conduit.
Applications
Domestic use.
Electric panel wiring.
Public places.
TOXFREE ZH H07Z-K cable design
Conductor
Electrolytic annealed copper, class 5 (flexible), based on EN 60228 and IEC 60228.
Insulation
LSZH, type EI5 according to EN 50363-5.
The standard identification of insulated conductors is the following:
Blue – Xanh lam (RAL 5015) ; Brown – Nâu (RAL 8003) ; Black – Đen (RAL 9005) ; Red – Đỏ (RAL 3000) ; Green/Yellow – Xanh lục/vàng (RAL 1021 / RAL 6018) ; Grey – Xám (RAL 7000) ; Dark Blue – Xanh đậm (RAL 5010) ; White – Trắng (RAL 9010) ; Orange – Cam (RAL 2003) ; Purple – Tím (RAL 4005) ; Pink – Hồng (RAL 3015) ; Yellow – Vàng (RAL 1021) ; Green – Xanh lá (RAL 6018) ; Beige – Be (RAL 1001) .
Other colors available on request.
TOP CABLE TOXFREE® ZH H05Z-K & H07Z-K
| Cross-section (mm2) |
Diameter (mm) |
Weight (Kg/km) |
Open Air (A) 1 (2 cores) |
Open Air (A) 1 (3 cores) |
Voltage drop (V/A · km) 2 |
| 1 x 1 | 2,4 | 13 | 49,72 | ||
| 1 x 1,5 | 2,9 | 20 | 23 | 20 | 33,91 |
| 1 x 2,5 | 3,6 | 30 | 31 | 28 | 20,35 |
| 1×4 | 4,1 | 45 | 42 | 37 | 12,62 |
| 1×6 | 4,7 | 60 | 54 | 48 | 8,41 |
| 1 x 10 | 6 | 105 | 75 | 66 | 4,87 |
| 1 x 16 | 7 | 160 | 100 | 88 | 3,08 |
| 1 x 25 | 8,8 | 245 | 133 | 117 | 1,99 |
| 1 x35 | 9,9 | 340 | 164 | 144 | 1,41 |
| 1 x 50 | 11,8 | 470 | 198 | 175 | 0,98 |
| 1 x 70 | 13,2 | 650 | 253 | 222 | 0,69 |
| 1 x 95 | 15,4 | 860 | 306 | 269 | 0,52 |
| 1 x 120 | 16,9 | 1.080 | 354 | 312 | 0,41 |
| 1 x 150 | 19 | 1.345 | 393 | 342 | 0,32 |
1 Reference method B1 according to IEC 60364-5-52 in open air at 30°C ambient temperature. Two or three loaded conductors installed in conduit on a wall.
2 At maximum service temperature, cosϕ=1 and single-phase circuit
