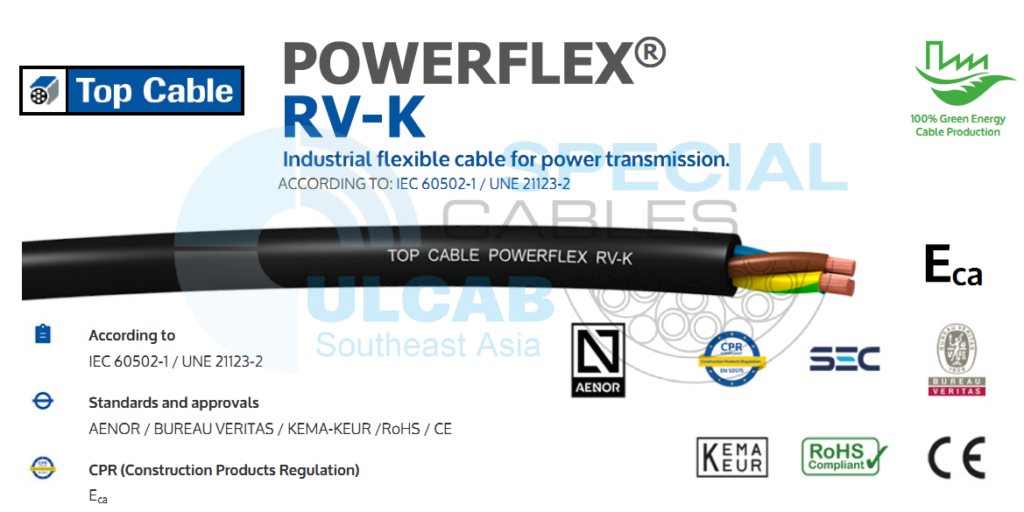

POWERFLEX® RV-K
Industrial flexible cable for power transmission. / Cáp mềm công nghiệp để truyền tải điện.
Hãng sản xuất: TOP CABLE
Xuất Xứ: Spain
Powerflex RV-K cable is suitable for all types of low voltage industrial-type connections, in urban grids, building installations, etc. Its high flexibility makes the installation process substantially easier and, as a result, is particularly suitable for use in difficult layouts. It can be buried or installed in a tube as well as outdoors without requiring additional protection. This cable can withstand damp conditions including total immersion in water (AD8).
Performance of POWERFLEX RV-K cable
Electrical performance
Low voltage: 0,6 / 1kV
Standards
IEC 60502-1 – UNE 21123-2
Approvals
AENOR / BUREAU VERITAS / KEMA KEUR / CE / RoHS
CPR (Construction Products Regulation)
Eca
Thermal performance
Maximum conductor temperature: 90ºC.
Maximum short-circuit temperature: 250ºC (máx. 5 s).
Minimum service temperature: -40ºC (fixed and protected installations).
Minimum installation and handling temperature: 0ºC (on cable surface).
Fire performance
Flame non-propagation according to EN 60332-1 and IEC 60332-1.
Reaction to fire CPR: E ca, according to EN 50575.
Reduced halogen emission. Chlorine <15%.
Mechanical performance
Minimum bending radius: 5x cable diameter.
Impact resistance: AG2 Medim severity.
Environmental performance
Chemical & Oil resistance: Good. UV Resistant: UNE 211605.
Water resistance: AD8 immersion.
Installation conditions
Open Air.
Buried.
In conduit.
In tray.
Design of POWERFLEX RV-K cable
Conductor
Electrolytic annealed copper conductor, class 5(flexible) according to EN 60228 and IEC 60228
Insulation
Cross-linked polyethylene insulation type DIX-3 according to HD 603-1 and type XLPE according to IEC 60502-1. The standard identification of insulated conductors according to HD 308 is the following:
1 x Natural
2 x Blue + Brown
3 G Blue + Brown + Green/Yellow
3 x Brown + Black + Grey
3 x + 1 x Brown + Black + Grey + Blue (reduced cross-section)
4 G Brown + Black + Grey + Green/Yellow
4 x Brown + Black + Grey + Blue
5 G Brown + Black + Grey + Blue + Green/Yellow
6G or more Black numbered + Green/Yellow
Outer sheath
Flexible PVC outer sheath, type DMV-18 according to HD 603-1 and type ST2 according to IEC 60502-1. Black color.
TOP CABLE POWERFLEX® RV-K

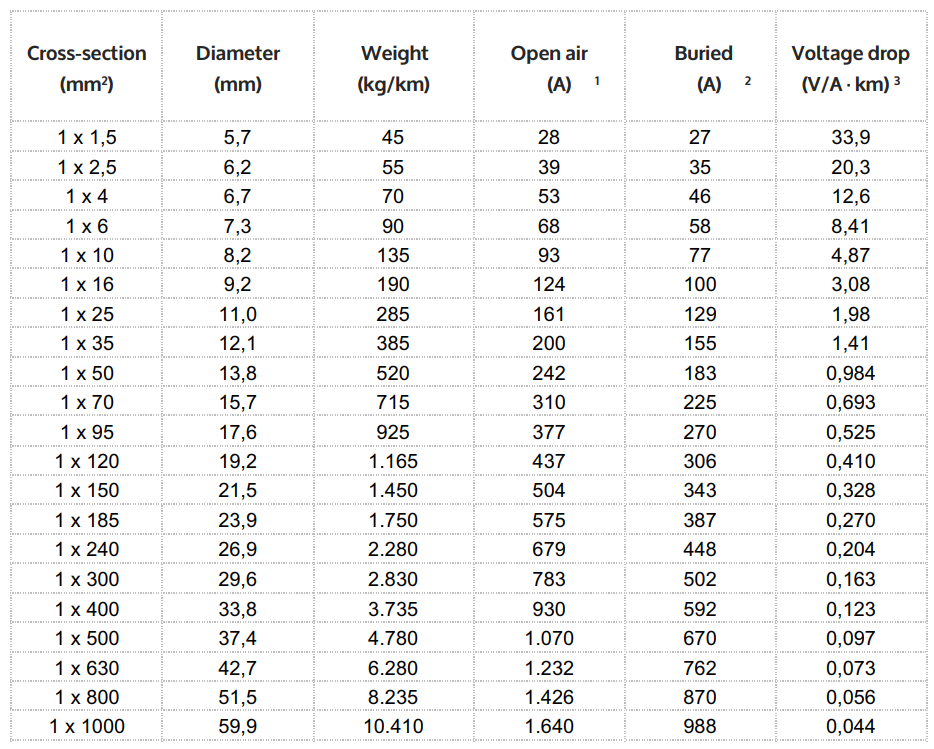

Cross-section (mm2) |
Diameter (mm) |
Weight (Kg/km) |
Open air (A) 1 |
Buried (A) 2 |
Voltage drop (V/A · km) 3 |
1 x 1,5 | 5,7 | 45 | 28 | 27 | 33,9 |
1 x 2,5 | 6,2 | 55 | 39 | 35 | 20,3 |
1 x 4 | 6,7 | 70 | 53 | 46 | 12,6 |
1 x 6 | 7,3 | 90 | 68 | 58 | 8,41 |
1 x 10 | 8,2 | 135 | 93 | 77 | 4,87 |
1 x 16 | 9,2 | 190 | 124 | 100 | 3,08 |
1 x 25 | 11 | 285 | 161 | 129 | 1,98 |
1 x 35 | 12,1 | 385 | 200 | 155 | 1,41 |
1 x 50 | 13,8 | 520 | 242 | 183 | 0,984 |
1 x 70 | 15,7 | 715 | 310 | 225 | 0,693 |
1 x 95 | 17,6 | 925 | 377 | 270 | 0,525 |
1 x 120 | 19,2 | 1.165 | 437 | 306 | 0,41 |
1 x 150 | 21,5 | 1.450 | 504 | 343 | 0,328 |
1 x 185 | 23,9 | 1.750 | 575 | 387 | 0,27 |
1 x 240 | 26,9 | 2.280 | 679 | 448 | 0,204 |
1 x 300 | 29,6 | 2.830 | 783 | 502 | 0,163 |
1 x 400 | 33,8 | 3.735 | 930 | 592 | 0,123 |
1 x 500 | 37,4 | 4.780 | 1.070 | 670 | 0,097 |
1 x 630 | 42,7 | 6.280 | 1.232 | 762 | 0,073 |
1 x 800 | 51,5 | 8.235 | 1.426 | 870 | 0,056 |
1 x 1000 | 59,9 | 10.410 | 1.640 | 988 | 0,044 |

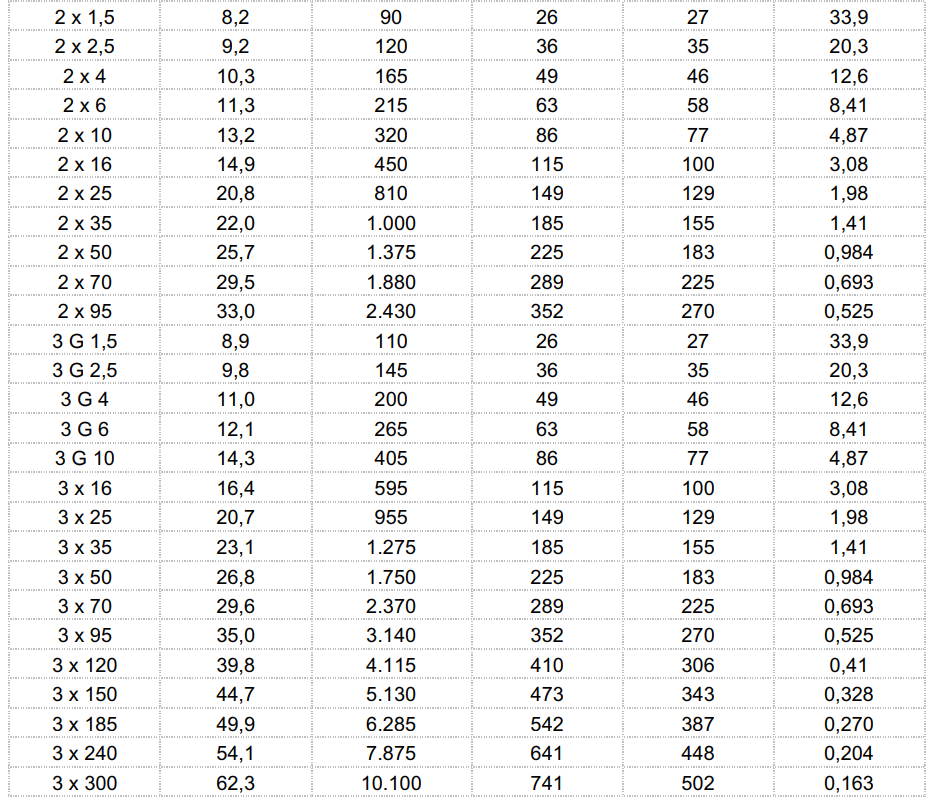

2 x 1,5 | 8,2 | 90 | 26 | 27 | 33,9 |
2 x 2,5 | 9,2 | 120 | 36 | 35 | 20,3 |
2 x 4 | 10,3 | 165 | 49 | 46 | 12,6 |
2 x 6 | 11,3 | 215 | 63 | 58 | 8,41 |
2 x 10 | 13,2 | 320 | 86 | 77 | 4,87 |
2 x 16 | 14,9 | 450 | 115 | 100 | 3,08 |
2 x 25 | 20,8 | 810 | 149 | 129 | 1,98 |
2 x 35 | 22 | 1.000 | 185 | 155 | 1,41 |
2 x 50 | 25,7 | 1.375 | 225 | 183 | 0,984 |
2 x 70 | 29,5 | 1.880 | 289 | 225 | 0,693 |
2 x 95 | 33 | 2.430 | 352 | 270 | 0,525 |
3 G 1,5 | 8,9 | 110 | 26 | 27 | 33,9 |
3 G 2,5 | 9,8 | 145 | 36 | 35 | 20,3 |
3 G 4 | 11 | 200 | 49 | 46 | 12,6 |
3 G 6 | 12,1 | 265 | 63 | 58 | 8,41 |
3 G 10 | 14,3 | 405 | 86 | 77 | 4,87 |
3 x 16 | 16,4 | 595 | 115 | 100 | 3,08 |
3 x 25 | 20,7 | 955 | 149 | 129 | 1,98 |
3 x 35 | 23,1 | 1.275 | 185 | 155 | 1,41 |
3 x 50 | 26,8 | 1.750 | 225 | 183 | 0,984 |
3 x 70 | 29,6 | 2.370 | 289 | 225 | 0,693 |
3 x 95 | 35 | 3.140 | 352 | 270 | 0,525 |
3 x 120 | 39,8 | 4.115 | 410 | 306 | 0,41 |
3 x 150 | 44,7 | 5.130 | 473 | 343 | 0,328 |
3 x 185 | 49,9 | 6.285 | 542 | 387 | 0,27 |
3 x 240 | 54,1 | 7.875 | 641 | 448 | 0,204 |
3 x 300 | 62,3 | 10.100 | 741 | 502 | 0,163 |

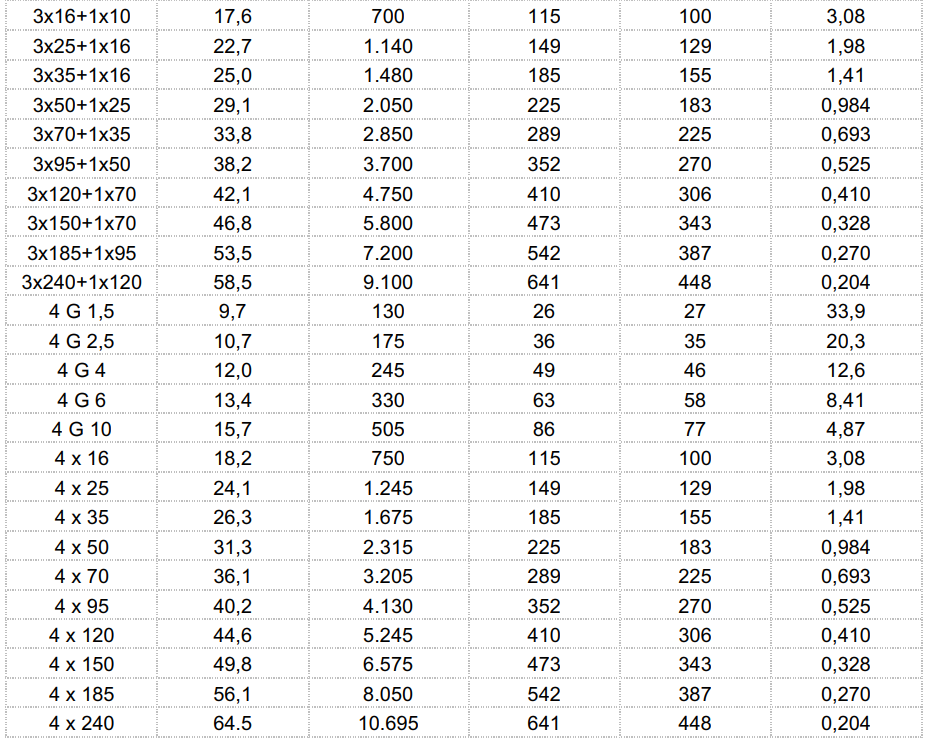

3×16+1×10 | 17,6 | 700 | 115 | 100 | 3,08 |
3×25+1×16 | 22,7 | 1.140 | 149 | 129 | 1,98 |
3×35+1×16 | 25 | 1.480 | 185 | 155 | 1,41 |
3×50+1×25 | 29,1 | 2.050 | 225 | 183 | 0,984 |
3×70+1×35 | 33,8 | 2.850 | 289 | 225 | 0,693 |
3×95+1×50 | 38,2 | 3.700 | 352 | 270 | 0,525 |
3×120+1×70 | 42,1 | 4.750 | 410 | 306 | 0,41 |
3×150+1×70 | 46,8 | 5.800 | 473 | 343 | 0,328 |
3×185+1×95 | 53,5 | 7.200 | 542 | 387 | 0,27 |
3×240+1×120 | 58,5 | 9.100 | 641 | 448 | 0,204 |
4 G 1,5 | 9,7 | 130 | 26 | 27 | 33,9 |
4 G 2,5 | 10,7 | 175 | 36 | 35 | 20,3 |
4 G 4 | 12 | 245 | 49 | 46 | 12,6 |
4 G 6 | 13,4 | 330 | 63 | 58 | 8,41 |
4 G 10 | 15,7 | 505 | 86 | 77 | 4,87 |
4 x 16 | 18,2 | 750 | 115 | 100 | 3,08 |
4 x 25 | 24,1 | 1.245 | 149 | 129 | 1,98 |
4 x 35 | 26,3 | 1.675 | 185 | 155 | 1,41 |
4 x 50 | 31,3 | 2.315 | 225 | 183 | 0,984 |
4 x 70 | 36,1 | 3.205 | 289 | 225 | 0,693 |
4 x 95 | 40,2 | 4.130 | 352 | 270 | 0,525 |
4 x 120 | 44,6 | 5.245 | 410 | 306 | 0,41 |
4 x 150 | 49,8 | 6.575 | 473 | 343 | 0,328 |
4 x 185 | 56,1 | 8.050 | 542 | 387 | 0,27 |
4 x 240 | 64.5 | 10.695 | 641 | 448 | 0,204 |

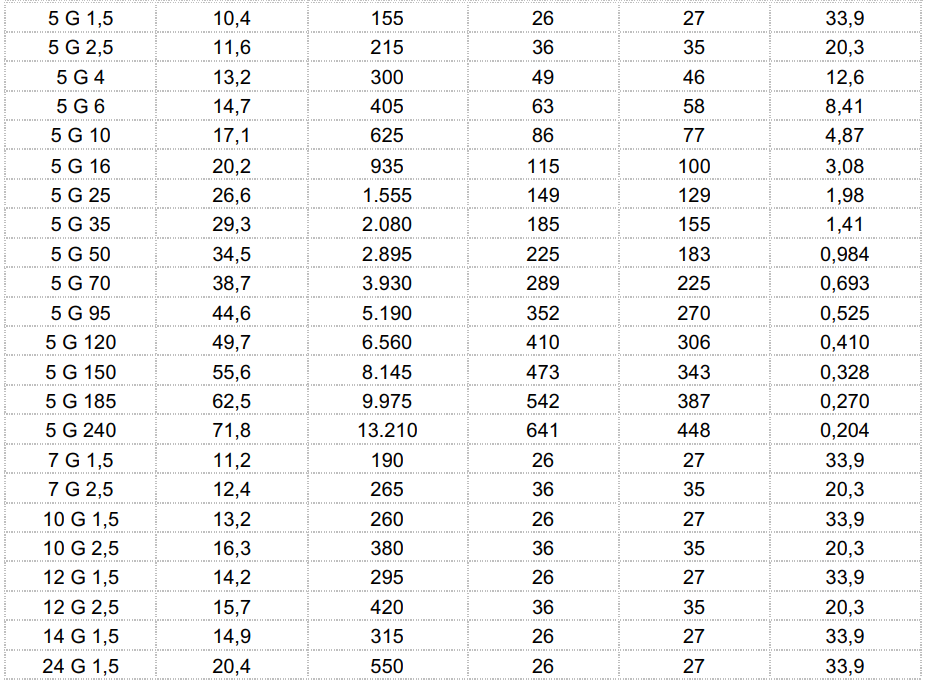

5 G 1,5 | 10,4 | 155 | 26 | 27 | 33,9 |
5 G 2,5 | 11,6 | 215 | 36 | 35 | 20,3 |
5 G 4 | 13,2 | 300 | 49 | 46 | 12,6 |
5 G 6 | 14,7 | 405 | 63 | 58 | 8,41 |
5 G 10 | 17,1 | 625 | 86 | 77 | 4,87 |
5 G 16 | 20,2 | 935 | 115 | 100 | 3,08 |
5 G 25 | 26,6 | 1.555 | 149 | 129 | 1,98 |
5 G 35 | 29,3 | 2.080 | 185 | 155 | 1,41 |
5 G 50 | 34,5 | 2.895 | 225 | 183 | 0,984 |
5 G 70 | 38,7 | 3.930 | 289 | 225 | 0,693 |
5 G 95 | 44,6 | 5.190 | 352 | 270 | 0,525 |
5 G 120 | 49,7 | 6.560 | 410 | 306 | 0,41 |
5 G 150 | 55,6 | 8.145 | 473 | 343 | 0,328 |
5 G 185 | 62,5 | 9.975 | 542 | 387 | 0,27 |
5 G 240 | 71,8 | 13.210 | 641 | 448 | 0,204 |
7 G 1,5 | 11,2 | 190 | 26 | 27 | 33,9 |
7 G 2,5 | 12,4 | 265 | 36 | 35 | 20,3 |
10 G 1,5 | 13,2 | 260 | 26 | 27 | 33,9 |
10 G 2,5 | 16,3 | 380 | 36 | 35 | 20,3 |
12 G 1,5 | 14,2 | 295 | 26 | 27 | 33,9 |
12 G 2,5 | 15,7 | 420 | 36 | 35 | 20,3 |
14 G 1,5 | 14,9 | 315 | 26 | 27 | 33,9 |
24 G 1,5 | 20,4 | 550 | 26 | 27 | 33,9 |
1 Reference method F for single-core and method E for multicore cables according to IEC 60364-5-52 in open air at 30°C ambient temperature.
2 Reference method D2 according to IEC 60364-5-52. Directly buried at 0,7 m depth with soil thermal resistivity of 2,5 K·m/W and 20°C of ground temperature.
3 At maximum service temperature and cosj=1. In all cases it is supposed a single-phase circuit.
