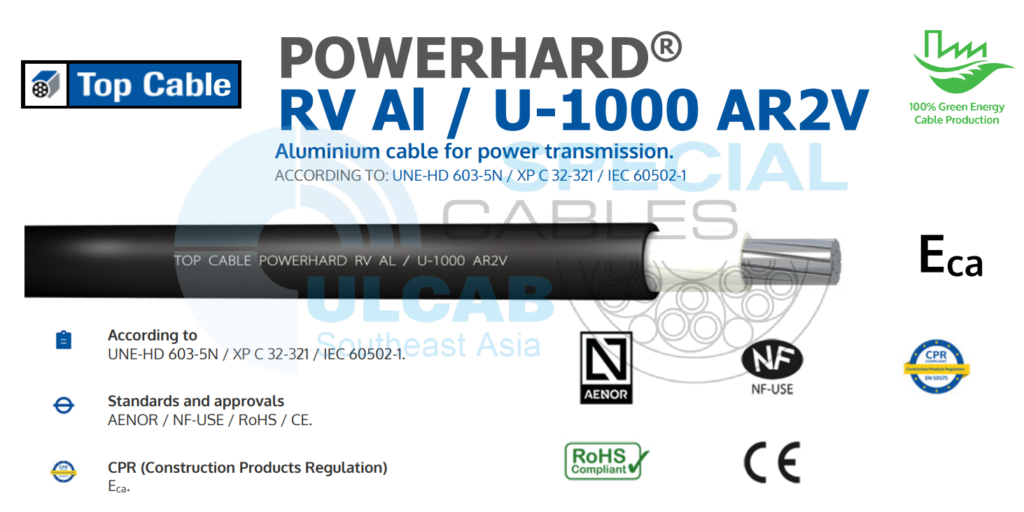

POWERHARD RV AL / U-1000 AR2V
Aluminium cable for power transmission. / Cáp nhôm để truyền tải điện.

Hãng sản xuất: TOP CABLE
Xuất Xứ: Spain

This Aluminuim cable POWERHARD RV AL U-1000 AR2V is suitable for all types of underground networks for public power distribution, as well as low voltage connexions in industrial plants, urban networks, buildings, etc. Due to its rigidity, its use is recommended in installations with a simple configuration where a flexible cable is not needed.

POWERHARD RV AL U-1000 AR2V cable performance

Electrical performance

LOW VOLTAGE 0,6/1kV

Standard

UNE-HD 603-5N / XP C 32-321 / IEC 60502-1

Approvals

NF-USE / AENOR / CE / RoHS

CPR Construction Products Regulation

Eca

Thermal performance

Maximum conductor temperature: 90ºC.

Maximum short-circuit temperature: 250ºC (max. 5 s).

Minimum service temperature: -40ºC (fixed and protected installations).

Fire performance

Flame non-propagation according to EN 60332-1 and IEC 60332-1.

Reduced halogen emission. Chlorine <15%.

Reaction to fire CPR: Eca, according to EN 50575.

Mechanical performance

Minimum bending radius: x 5 cable diameter.

Impact resistance: AG2 Medium severity.

Chemical performance

Chemical & Oil resistance: Good.

UV Resistant: UNE 211605 and XP-C 32-321.

Water performance

Water resistance: AD8 Submersion.

Other

Meter by meter marking.

Installation conditions

Open Air.

Buried.

In conduit.

Applications

Industrial use.

Distribution network.

POWERHARD RV AL U-1000 AR2V cable design

Conductor

Aluminium, class 2 based on EN 60228  and IEC 60228.

Insulation

Cross-linked polyethylene type DIX-3 according to HD 603 (XLPE) according to IEC 60502-1 and compound insulation according to XP C 32-321.

The standard identification of insulated conductors according to HD 308, is the following: 1x  Natural 2x  Blue + Brown 3x Brown + Black + Grey 3x + 1 Brown + Black + Grey + Blue (reduced cross-section) 4G Brown + Black + Grey + Green/Yellow 4x Brown + Black + Grey + Blue

Outer sheath

Flexible PVC, type DMV-18 according to HD 603, type ST2 according to IEC 60502-1 and compound outer sheath according to XP C 32-321. Black or grey color.

TOP CABLE POWERHARD RV AL / U-1000 AR2V

Cross-section
(mm2)		 Diameter
(mm)		 Weight
(kg/km)		 Open air
(A) 1		 Buried
(A) 2		 Voltage drop
(V/A · km) 3
1 x 16 8,5 95 92 76 4,894
1 x 25 10,5 145 121 98 3,075
1 x 35 11,2 170 150 117 2,224
1 x 50 12,9 225 184 139 1,642
1 x 70 14,6 290 237 170 1,135
1 x 95 16,3 395 289 204 0,820
1 x 120 17,7 465 337 233 0,648
1 x 150 19,9 590 389 261 0,527
1 x 185 21,5 700 447 296 0,420
1 x 240 24,8 930 530 343 0,320
1 x 300 26,6 1080 613 386 0,256
1 x 400 30,0 1395 740 448 0,199
1 x 500 34,1 1740 856 505 0,155
1 x 630 38,4 2225 996 572 0,120
3 x 70 30,6 1255 211 170 1,135
3 x 95 33,0 1555 257 204 0,820
3 x 120 37,3 1980 300 233 0,648
3 x 1 x 120 38,1 1410 296 174 0,648
3 x 150 40,7 2385 346 261 0,527
3 x 1 x 150 42,8 1790 342 195 0,527
3 x 150 + 1 x 70 43,7 2685 346 261 0,527
3 x 185 45,2 2945 397 296 0,420
3 x 240 51,2 3800 470 343 0,320
3 x 300 56,4 4590 543 386 0,256
3 x 300 + 1 x 150 59,4 5030 543 386 0,256
4 x 35 25,2 840 135 117 2,224
4 x 50 28,6 1075 164 139 1,642
4 x 95 36,9 1915 257 204 0,820
4 x 120 41,2 2390 300 233 0,648
4 x 1 x 120 42,7 1880 296 174 0,648
4 x 150 45,3 2935 346 261 0,527
4 x 185 50,5 3830 397 296 0,420
4 x 240 57,2 4950 470 343 0,320

1 Reference method F for single-core and method E for multicore cables according to IEC 60364-5-52 in open air at 30°C ambient temperature.
2 Reference method D2 according to IEC 60364-5-52. Directly buried at 0,7 m depth with soil thermal resistivity of 2,5 K·m/W and 20°C of ground temperature.
3 At maximum service temperature and cosϕ=1.
For all cables is supposed a single-phase circuit.
