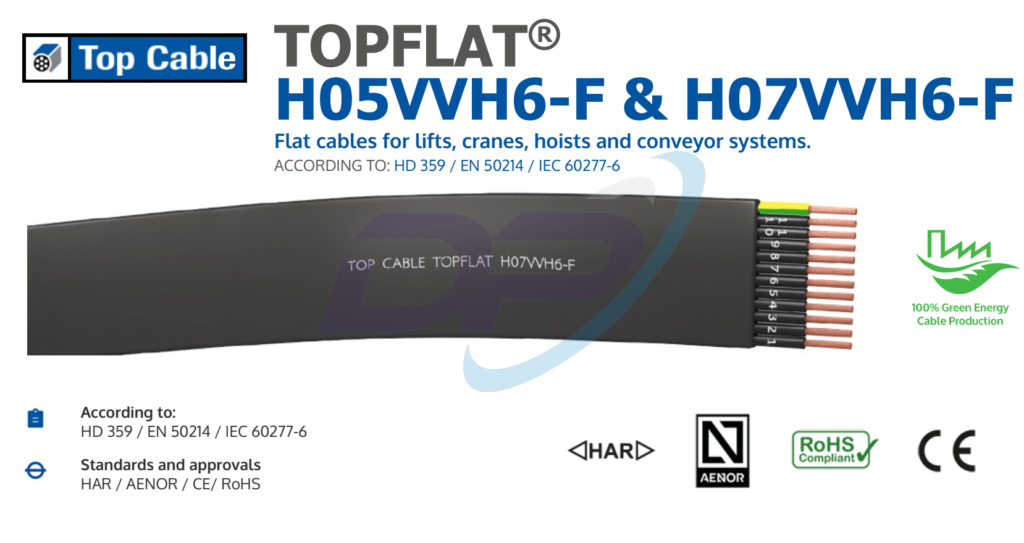

Cáp Dẹt TOP CABLE TOPFLAT H05VVH6-F & H07VVH6-F | Chính Hãng – Giá Tốt Nhất
Flat cables for lifts, cranes, hoists and conveyor systems. / Cáp dẹt dùng cho thang máy, cần trục, tời và hệ thống băng tải.
Hãng sản xuất: TOP CABLE
Xuất Xứ: Spain
TOPFLAT H05VVH6-F và H07VVH6-F là loại cáp dẹt được thiết kế đặc biệt cho cần cẩu, thang máy, tời, tang trống và hệ thống băng tải . Chiều dài treo của cáp có thể lên tới 35m và tốc độ kéo ra của nó có thể đạt tới 1,6 m/s (không nên dùng cáp chồng lên nhau khi lắp đặt).
Hiệu suất cáp TOPFLAT H05VVH6-F và H07VVH6-F
Hiệu suất điện
ĐIỆN ÁP THẤP 300/500V ; 450/750V
ĐIỆN ÁP DANH HIỆU H05VVH6-F (đến 1 mm 2 ): 300/500 V ; H07VVH6-F (từ 1,5 mm 2 ): 450/750 V.
Tiêu chuẩn
HD 359 / EN 50214 / IEC 60277-6
Phê duyệt
HAR/ AENOR /CE/ RoHS
Hiệu suất nhiệt
Nhiệt độ dây dẫn tối đa: 70°C.
Nhiệt độ ngắn mạch tối đa: 160°C (tối đa 5 giây).
Nhiệt độ sử dụng tối thiểu: 0°C.
Hiệu suất chữa cháy
Ngọn lửa không lan truyền dựa trên EN 60332-1 và IEC 60332-1.
Giảm phát thải halogen. Clo <15%.
Hiệu suất cơ học
Bán kính uốn tối thiểu trên ròng rọc (đến 20 ± 10°C): Được trang trí như cần trục: 10 x kích thước nhỏ hơn Bị lệch bởi ròng rọc: 10 x kích thước nhỏ hơn Chuyển động tự do: 5 x kích thước nhỏ hơn
Khả năng chống va đập: AG2 Mức độ nghiêm trọng trung bình.
Hiệu suất hóa học
Kháng hóa chất & dầu: Chấp nhận được.
Hiệu suất nước
Khả năng chống nước: Máy bay phản lực AD5.
Các ứng dụng
Sử dụng công nghiệp.
Sử dụng di động.
Cầu trục.
Thang máy, thang máy.
Băng tải.
Thiết kế cáp TOPFLAT H05VVH6-F và H07VVH6-F
Lõi dẫn
Đồng điện phân, loại 5 (linh hoạt), dựa trên EN 60228 và IEC 60228.
Vật liệu cách nhiệt
Loại PVC dẻo TI2, theo EN 50363-3.
Việc nhận dạng tiêu chuẩn của dây dẫn cách điện theo HD 308 và EN 50334 như sau:
4 G Nâu + Đen + Xám + Xanh/vàng
6 dây dẫn trở lên Đánh số màu đen + Xanh/vàng
Các dây dẫn cách điện được xếp cạnh nhau theo cách sắp xếp song song, tạo thành một dây cáp phẳng.
Vỏ ngoài
Vỏ bọc ngoài PVC dẻo loại TM2 theo EN 50363-4-1, màu đen. Dây ripcord cho phép bạn xé nhẹ lớp vỏ bên ngoài.
DOWNLOADS
PHÂN PHỐI SẢN PHẨM
Canada | Mexico | United States | Panama | Denmark | Finland | Finland | Norway | Sweden | Austria | Belgium | Czech Republic | Germany | Luxembourg | Netherlands | Slovakia | Switzerland | Estonia | Latvia | Lithuania | Moldova | Poland | Russia | Ukraine | Italy | Portugal | Spain | Hungary | Kazakhstan | Romania | Slovenia | Turkey | France | France | Ireland | United Kingdom | Egypt | South Africa | Bahrain | Iran | Iraq | Jordan | Kuwait | Lebanon | Oman | Pakistan | Qatar | Saudi Arabia | Syria | United Arab Emirates | Yemen | China | Japan | South Korea | Bangladesh | Bhutan | India | Nepal | Sri Lanka | Brunei | Cambodia | Indonesia | Laos | Malaysia | Myanmar | Philippines | Singapore | Thailand | Vietnam | Australia
TOPFLAT® H05VVH6-F
| Cross-section (mm2) |
Diameter (mm) |
Weight (kg/km) |
Open air (A) 1 |
Voltage drop (V/A · km) 2 |
| 6 G 0,75 | 17 x 3,9 | 115 | 14 | 62,4 |
| 8 G 0,75 | 22 x 3,9 | 175 | 14 | 62,4 |
| 10 G 0,75 | 26 x 3,9 | 195 | 14 | 62,4 |
| 12 G 0,75 | 31 x 3,9 | 230 | 14 | 62,4 |
| 16 G 0,75 | 40 x 3,9 | 305 | 14 | 62,4 |
| 18 G 0,75 | 45 x 3,9 | 345 | 14 | 62,4 |
| 20 G 0,75 | 50 x 3,9 | 380 | 14 | 62,4 |
| 24 G 0,75 | 60 x 3,9 | 450 | 14 | 62,4 |
| 6 G 0,75 | 17 x 3,9 | 115 | 14 | 62,4 |
| 8 G 0,75 | 22 x 3,9 | 175 | 14 | 62,4 |
| 10 G 0,75 | 26 x 3,9 | 195 | 14 | 62,4 |
| 12 G 0,75 | 31 x 3,9 | 230 | 14 | 62,4 |
| *16 G 0,75 | 40 x 3,9 | 305 | 14 | 62,4 |
| 18 G 0,75 | 45 x 3,9 | 345 | 14 | 62,4 |
| 20 G 0,75 | 50 x 3,9 | 380 | 14 | 62,4 |
| 24 G 0,75 | 60 x 3,9 | 450 | 14 | 62,4 |
| 4 G 1 | 12 x 4,1 | 100 | 14 | 40,5 |
| 6 G 1 | 18 x 4,1 | 140 | 17 | 46,8 |
| 8 G 1 | 23 x 4,1 | 185 | 17 | 46,8 |
| 12 G 1 | 33 x 4,1 | 270 | 17 | 46,8 |
| 16 G 1 | 44 x 4,1 | 355 | 17 | 46,8 |
| 20 G 1 | 55 x 4,1 | 440 | 17 | 46,8 |
| 24 G 1 | 65 x 4,1 | 525 | 17 | 46,8 |
* These cables are not covered by the reference standard, so that their marks do not carry the letter H of the Harmonized.
1 Reference method E for multicore cables according to IEC 60364-5-52. One vertical cable with adequate ventilation in open air at 30°C ambient temperature.
2 At maximum service temperature and cosϕ=1.
For cables having 4 conductors it is supposed a three-phase circuits
For cables having 6 or more conductors it is supposed a single-phase circuit where not all conductors are fully charged.
TOPFLAT® H07VVH6-F
| Cross-section (mm2) |
Diameter (mm) |
Weight (kg/km) |
Open air (A) 1 |
Voltage drop (V/A · km) 2 |
| 4 G 1,5 | 17 x 4,9 | 150 | 18,5 | 27,6 |
| 6 G 1,5 | 22 x 4,9 | 215 | 22 | 31,9 |
| 8 G 1,5 | 27 x 4,9 | 270 | 22 | 31,9 |
| 10 G 1,5 | 34 x 4,9 | 335 | 22 | 31,9 |
| 12 G 1,5 | 39 x 4,9 | 395 | 22 | 31,9 |
| *16 G 1,5 | 53 x 5,2 | 530 | 22 | 31,9 |
| 4 G 2,5 | 21 x 5,9 | 220 | 25 | 16,6 |
| 6 G 2,5 | 27 x 5,9 | 310 | 30 | 19,2 |
| 8 G 2,5 | 34 x 5,9 | 395 | 30 | 19,2 |
| 12 G 2,5 | 50 x 5,9 | 590 | 30 | 19,2 |
| 4 G 4 | 23 x 7,0 | 305 | 34 | 10,3 |
| 12 G 4 | 56 x 7,0 | 830 | 40 | 11,9 |
| 4 G 6 | 25 x 7,2 | 390 | 43 | 6,86 |
| 8 G 6 | 43 x 7,2 | 735 | 51 | 7,9 |
| 4 G 10 | 30 x 9,3 | 640 | 60 | 3,97 |
| 4 G 16 | 35 x 10,5 | 930 | 80 | 2,51 |
| 4 G 25 | 44 x 13,1 | 1.435 | 101 | 1,62 |
| *4 G 35 | 48 x 14,4 | 1.88 | 126 | 1,15 |
| *4 G 50 | 57 x 16,2 | 2.58 | 153 | 0,802 |
| *4 G 70 | 61 x 17,5 | 3.375 | 196 | 0,565 |
| *4 G 95 | 69 x 19,5 | 4.375 | 238 | 0,427 |
* These cables are not covered by the reference standard, so that their marks do not carry the letter H of the Harmonized.
1 Reference method E for multicore cables according to IEC 60364-5-52. One vertical cable with adequate ventilation in open air at 30°C ambient temperature.
2 At maximum service temperature and cosϕ=1.
For cables having 4 conductors it is supposed a three-phase circuits
For cables having 6 or more conductors it is supposed a single-phase circuit where not all conductors are fully charged.
