Dây cáp điện và điều khiển tín hiệu TAIYO STO(A)/TC LF 600V là dòng cáp điều khiển công nghiệp chất lượng cao, được thiết kế cho các hệ thống điện yêu cầu độ bền cơ học, chịu dầu – chịu nhiệt và độ linh hoạt cao trong lắp đặt.
-

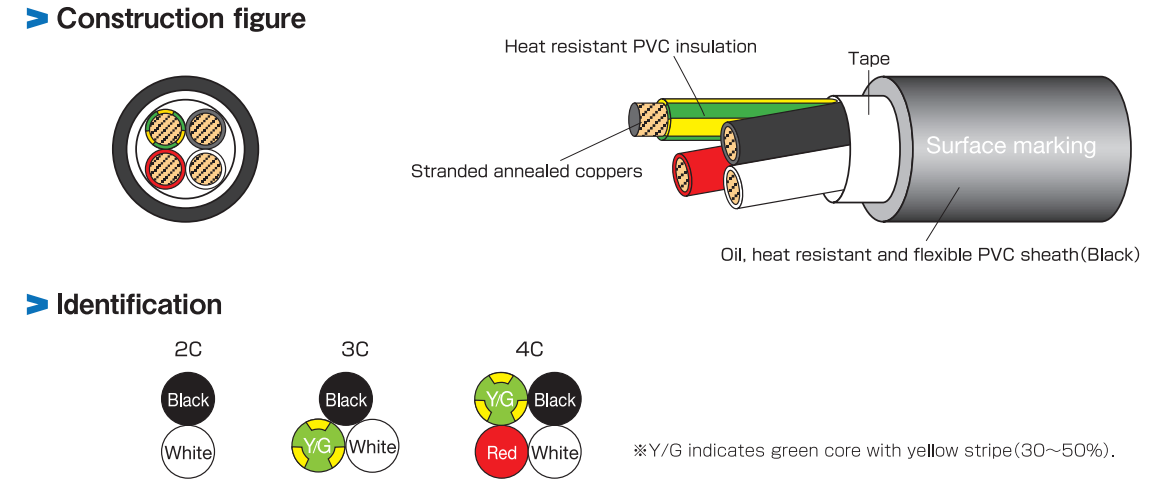

Dây dẫn:
Sử dụng đồng ủ bị mắc kẹt (stranded annealed copper), giúp tăng độ mềm dẻo, dễ uốn cong, đồng thời đảm bảo khả năng dẫn điện ổn định và giảm tổn hao điện năng. -
Kích thước dây (Size):
Đầy đủ các cỡ tiêu chuẩn từ 18AWG đến 2AWG (18AWG, 16AWG, 14AWG, 12AWG, 10AWG, 8AWG, 6AWG, 4AWG, 2AWG), đáp ứng đa dạng nhu cầu sử dụng trong hệ thống điều khiển và cấp nguồn. -
Lớp cách điện:
Được làm từ PVC chịu nhiệt, có khả năng cách điện tốt, bảo vệ lõi dẫn và đảm bảo an toàn khi vận hành trong môi trường nhiệt độ cao. -
Lớp băng (Tape):
Bố trí lớp băng quấn, giúp tăng cường độ bền cơ học, giữ ổn định cấu trúc cáp và hỗ trợ bảo vệ lõi dẫn. -
Vỏ bọc ngoài:
Sử dụng PVC cao cấp màu đen, có các đặc tính:-
Chịu dầu và chịu nhiệt tốt
-
Mềm dẻo, dễ thi công và lắp đặt
-
Bảo vệ cáp hiệu quả trước tác động cơ học và môi trường công nghiệp
-
Ưu điểm nổi bật của cáp TAIYO STO(A)/TC LF
-
Chịu dầu – chịu nhiệt, phù hợp môi trường nhà máy
-
Cáp mềm dẻo, dễ uốn và lắp đặt
-
Đặc tính điện ổn định, tuổi thọ cao
-
Đa dạng kích thước, linh hoạt trong ứng dụng
👉 Dây cáp điện và điều khiển tín hiệu TAIYO STO(A)/TC LF 600V là lựa chọn phù hợp cho tủ điện, hệ thống điều khiển, máy móc công nghiệp và các ứng dụng yêu cầu cáp bền, linh hoạt và an toàn điện.

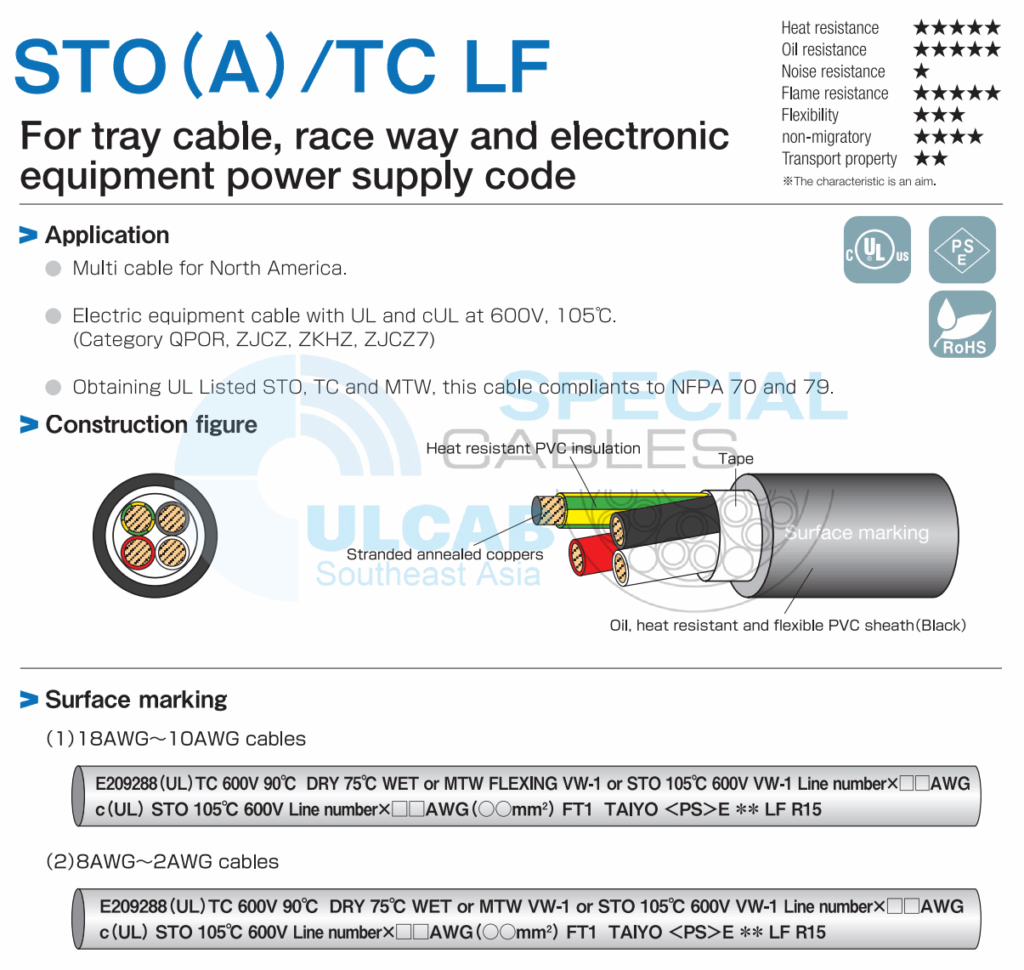

STO(A)/TC LF
For tray cable, raceway and electronic equipment power supply cord/ Dùng cho cáp khay, máng cáp và dây nguồn thiết bị điện tử
Hãng sản xuất: TAIYO Cabletec
Xuất Xứ: JAPAN
Heat resistance: ★★★★★
Oil resistance: ★★★★★
Noise resistance: ★
Flame resistance: ★★★★★
Flexibility: ★★★
non-migratory: ★★★★
Transport property: ★★
※The characteristic is an aim.
Application
Multi cable for North America.
Electric equipment cable with UL and cUL at 600V, 105°C.
(Category : QPOR, ZJCZ, ZKHZ, ZJCZ7)
Obtaining UL Listed STO, TC and MTW, this cable compliants to NFPA 70 and 79.
Feature
Heat resistant PVC material is used to insulation.
Oil, heat resistant and Flexible PVC sheath material is used.
It passes Vertical-Tray Flame Test of UL.
➤ Surface marking
(1)18AWG~10AWG cables
E209288 (UL) TC 600V 90°C DRY 75°C WET or MTW FLEXING VW-1 or STO 105°C 600V VW-1 Line numberX □□AWG
c(UL) STO 105°C 600V Line numberX □□AWG (○○mm²) FT1 TAIYO <PS>E ** LF R15
(2)8AWG~2AWG cables
E209288 (UL) TC 600V 90°C DRY 75°C WET or MTW VW-1 or STO 105°C 600V VW-1 Line number× □□AWG
c (UL) STO 105°C 600V Line numberX □□AWG (○○mm²) FT1 TAIYO <PS>E ** LF R15
※3, 4 core has the [Y/G] earth cable of an equal size.
➤ Allowable ampacity
. Allowable current of this catalog NFPA70 Table 400.5(A) (1) STO ambient temperature 30°C.
. For the current correction factor, please refer to the P274.
. For please confirm the NFPA70 (National Electrical cord) and NFPA79 (Electrical Standard for Industrial Machinery) more use.
Electrical property
| Size （AWG） | Conductor resistance （Ω/km20℃） |
Insulation resistance （MΩkm20℃） |
Electrical strength （V/1min.） |
Allowable ampacity（A） | ||
| a | b | |||||
| 18 | less than 22.1 | more than 60 | 2000 | 7 | 10 | |
| 16 | less than 13.7 | more than 60 | 2000 | 10 | 13 | |
| 14 | less than 8.64 | more than 60 | 3000 | 15 | 18 | |
| 12 | less than 5.42 | more than 50 | 3000 | 20 | 25 | |
| 10 | less than 3.42 | more than 50 | 3000 | 25 | 30 | |
| 8 | less than 2.14 | more than 50 | 4000 | 35 | 40 | |
| 6 | less than 1.34 | more than 50 | 4000 | 45 | 55 | |
| 4 | less than 0.848 | more than 50 | 4000 | 60 | 70 | |
| 2 | less than 0.533 | more than 40 | 4000 | 80 | 95 | |
*Allowable ampacity By National Electrical Code (NEC)
a:Apply to 3-conductor cords and other multiconductor cords connected to utilization equipment so that only 3 conductors are current-carrying.
b:Apply to 2-conductor cords and other multiconductor cords connected to utilization equipment so that only 2 conductors are current-carrying.
