Dây cáp điện và điều khiển tín hiệu TAIYO STO-SB(A)/TC LF 600V là dòng cáp điều khiển có chống nhiễu, chuyên dùng cho môi trường công nghiệp yêu cầu độ ổn định tín hiệu cao, chịu dầu – chịu nhiệt và độ bền cơ học tốt.
-

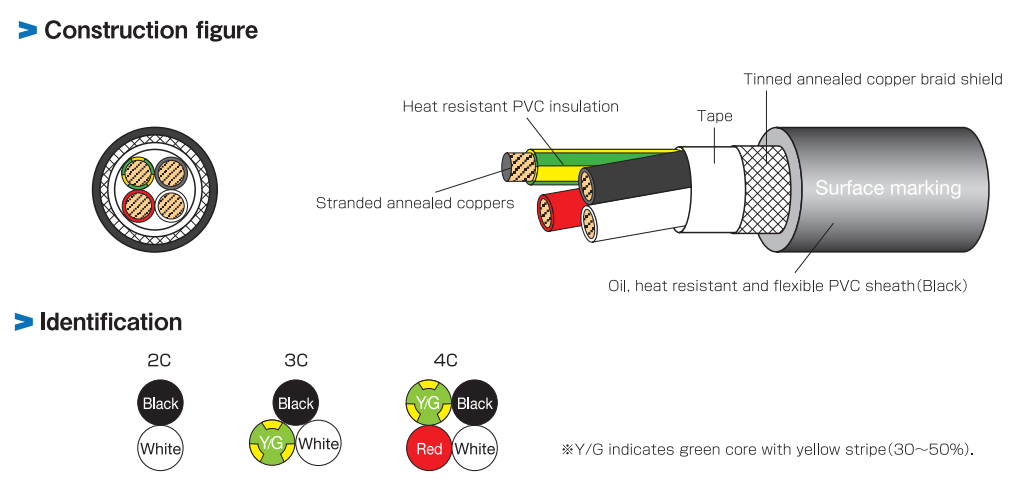

Dây dẫn:
Sử dụng đồng ủ bị mắc kẹt (stranded annealed copper), giúp tăng độ mềm dẻo, khả năng uốn cong linh hoạt và đảm bảo hiệu suất dẫn điện ổn định. -

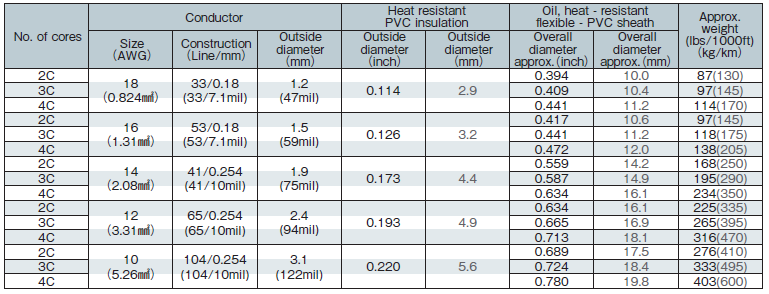

Kích thước dây (Size):
Các cỡ tiêu chuẩn 18AWG, 16AWG, 14AWG, 12AWG và 10AWG, phù hợp cho nhiều ứng dụng điều khiển và cấp nguồn trong hệ thống công nghiệp. -
Lớp cách điện:
Được làm từ PVC chịu nhiệt, có khả năng cách điện tốt, bảo vệ lõi dẫn và đảm bảo an toàn trong quá trình vận hành. -
Lớp băng (Tape):
Bố trí lớp băng quấn giúp tăng cường độ bền cơ học, giữ ổn định cấu trúc cáp và hỗ trợ lớp chống nhiễu. -
Lớp chống nhiễu:
Sử dụng lưới đồng bện mạ thiếc, giúp giảm nhiễu điện từ (EMI), đảm bảo tín hiệu truyền dẫn chính xác và ổn định. -
Vỏ bọc ngoài:
Sử dụng PVC cao cấp màu đen, có các đặc tính:-
Chịu dầu và chịu nhiệt tốt
-
Mềm dẻo, dễ lắp đặt
-
Bảo vệ cáp khỏi tác động cơ học và môi trường công nghiệp
-
Ưu điểm nổi bật của cáp TAIYO STO-SB(A)/TC LF
-
Chống nhiễu hiệu quả, nâng cao độ ổn định tín hiệu
-
Chịu dầu – chịu nhiệt, phù hợp môi trường nhà máy
-
Cáp mềm, dễ thi công và lắp đặt
-
Đặc tính điện ổn định, tuổi thọ cao
👉 Dây cáp điện và điều khiển tín hiệu TAIYO STO-SB(A)/TC LF 600V là lựa chọn lý tưởng cho tủ điện, hệ thống điều khiển, máy móc công nghiệp và các ứng dụng yêu cầu cáp chống nhiễu, bền bỉ và an toàn.

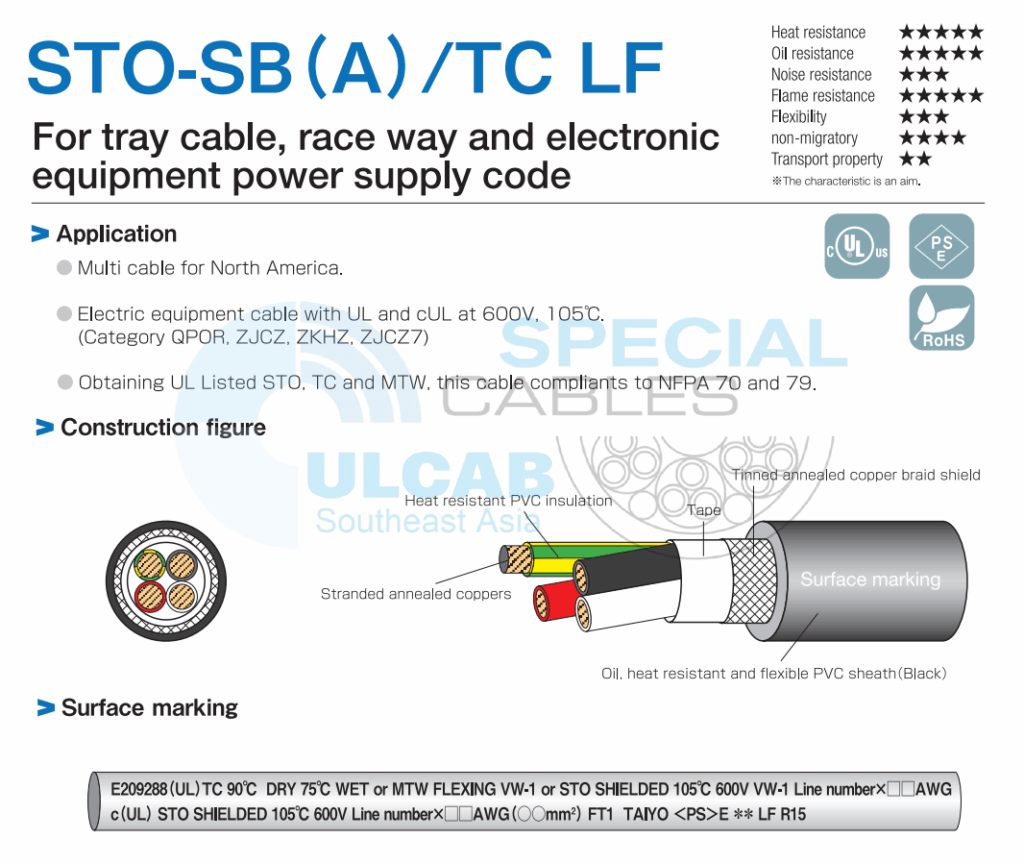

STO-SB(A)/TC LF
For tray cable, raceway and electronic equipment power supply cord/ Dùng cho cáp khay, máng cáp và dây nguồn thiết bị điện tử
Hãng sản xuất: TAIYO Cabletec
Xuất Xứ: JAPAN
Heat resistance: ★★★★★
Oil resistance: ★★★★★
Noise resistance: ★★★
Flame resistance: ★★★★★
Flexibility: ★★★
non-migratory: ★★★★
Transport property: ★★
※The characteristic is an aim.
Application
Multi cable for North America.
Electric equipment cable with UL and cUL at 600V, 105°C.
(Category : QPOR, ZJCZ, ZKHZ, ZJCZ7)
Obtaining UL Listed STO, TC and MTW, this cable compliants to NFPA 70 and 79.
Feature
Heat resistant PVC material is used to insulation.
Oil, heat resistant and Flexible PVC sheath material is used.
It passes Vertical-Tray Flame Test of UL.
➤ Surface marking
E209288 (UL) TC 90°C DRY 75°C WET or MTW FLEXING VW-1 or STO SHIELDED 105°C 600V VW-1 Line numberX AWG c(UL) STO SHIELDED 105°C 600V Line numberX AWG (○○mm²) FT1 TAIYO <PS>E ** LF R15
※3, 4 core has the [Y/G] earth cable of an equal size.
➤ Allowable ampacity
. Allowable current of this catalog NFPA70 Table 400.5(A) (1) STO ambient temperature 30°C.
. For the current correction factor, please refer to the P274.
. For please confirm the NFPA70 (National Electrical cord) and NFPA79 (Electrical Standard for Industrial Machinery) more use.
Electrical property
| Size （AWG） | Conductor resistance （Ω/km20℃） |
Insulation resistance （MΩkm20℃） |
*1 Electrical strength （V/1min.） |
*2 Allowable ampacity（A） | ||
| a | b | |||||
| 18 | less than 22.1 | more than 60 | 2000 | 7 | 10 | |
| 16 | less than 13.7 | more than 60 | 2000 | 10 | 13 | |
| 14 | less than 8.64 | more than 60 | 3000 | 15 | 18 | |
| 12 | less than 5.42 | more than 50 | 3000 | 20 | 25 | |
| 10 | less than 3.42 | more than 50 | 3000 | 25 | 30 | |
*Allowable ampacity By National Electrical Code (NEC)
a:Apply to 3-conductor cords and other multiconductor cords connected to utilization equipment so that only 3 conductors are current-carrying.
b:Apply to 2-conductor cords and other multiconductor cords connected to utilization equipment so that only 2 conductors are current-carrying.
