TOP CABLE (SPAIN)

Dây Cáp Điện & Điều Khiển TOP CABLE FLEXTEL® 200 VV-K | Chính Hãng – Giá Tốt Nhất

Dây Cáp Điện & Điều Khiển TOP CABLE FLEXTEL® 200 VV-K | Chính Hãng – Giá Tốt Nhất

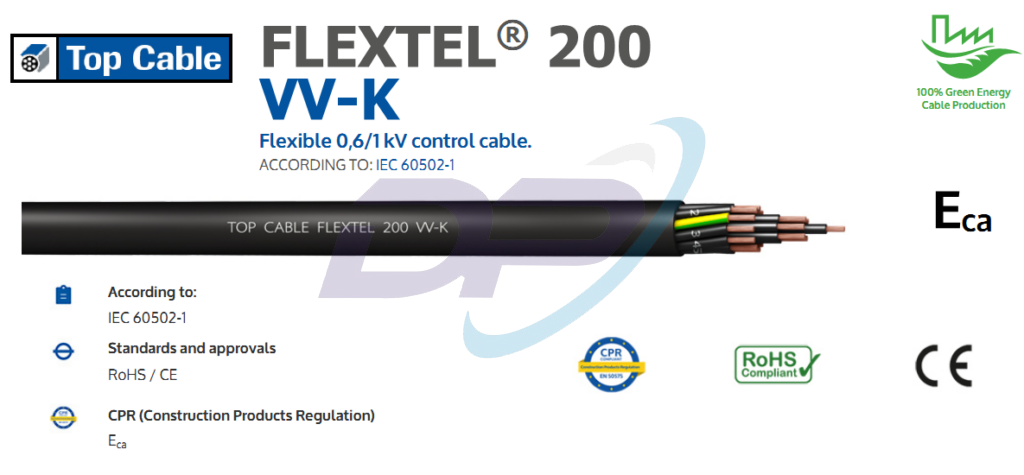

TOP CABLE FLEXTEL® 200 VV-K
Flexible 0,6/1kV control cable. / Cáp điều khiển linh hoạt 0,6/1kV.
Hãng sản xuất: TOP CABLE
Xuất Xứ: Spain

  • Tiêu chuẩn: IEC 60502-1
  • Phê duyệt: CE / RoHS
  • Quy định về sản phẩm xây dựng: Eca
  • Ngọn lửa không lan truyền dựa trên EN 60332-1 và IEC 60332-1.
  • Giảm phát thải halogen. Clo <15%.
  • Phản ứng với lửa CPR: Eca, theo EN 50575.
  • Bán kính uốn tối thiểu: đường kính cáp x5.
  • Khả năng chống va đập: AG2 Mức độ nghiêm trọng trung bình.
  • Kháng hóa chất & dầu: Tốt.
  • Chống tia cực tím: UNE 211605, Phụ lục A.2.
  • Khả năng chống nước: Máy bay phản lực AD5.
  • Dây dẫn: Đồng điện phân, loại 5 (linh hoạt), dựa trên EN 60228 và IEC 60228.
  • Vỏ ngoài: PVC dẻo loại ST1 theo tiêu chuẩn IEC 60502-1, màu đen. Các màu khác có sẵn theo yêu cầu.
  • Điện áp thấp: 0,6/1kV
  • Nhiệt độ dây dẫn tối đa: 70°C (HD)
    Nhiệt độ ngắn mạch tối đa: 160°C (tối đa 5 giây).
    Nhiệt độ sử dụng tối thiểu: -40°C (cài đặt cố định và được bảo vệ)

MÔ TẢ SẢN PHẨM

Cáp FLEXTEL 200 VV-K phù hợp cho việc lắp đặt cố định với bố cục phức tạp đòi hỏi phải có cáp linh hoạt. Nó cũng lý tưởng để kết nối động cơ hoặc bộ biến tần. Các đặc tính của vật liệu vỏ bọc bên ngoài làm cho loại cáp này trở nên cực kỳ linh hoạt vì nó mang lại mức độ bảo vệ cao trong mọi loại môi trường.

Hiệu suất cáp FLEXTEL 200 VV-K

Hiệu suất điện
ĐIỆN ÁP THẤP 0,6/1kV
Tiêu chuẩn:
IEC 60502-1
Phê duyệt: CE / RoHS
Quy định về sản phẩm xây dựng: Eca
Hiệu suất nhiệt
Nhiệt độ dây dẫn tối đa: 70°C (HD)
Nhiệt độ ngắn mạch tối đa: 160°C (tối đa 5 giây).
Nhiệt độ sử dụng tối thiểu: -40°C (cài đặt cố định và được bảo vệ)
Hiệu suất chữa cháy
Ngọn lửa không lan truyền dựa trên EN 60332-1 và IEC 60332-1.
Giảm phát thải halogen. Clo <15%.
Phản ứng với lửa CPR: Eca, theo EN 50575.
Hiệu suất cơ học
Bán kính uốn tối thiểu: đường kính cáp x5.
Khả năng chống va đập: AG2 Mức độ nghiêm trọng trung bình.
Hiệu suất hóa học
Kháng hóa chất & dầu: Tốt.
Chống tia cực tím: UNE 211605, Phụ lục A.2.
Hiệu suất nước
Khả năng chống nước: Máy bay phản lực AD5.
Điều kiện lắp đặt
Không khí cởi mở.
Chôn cáp trực tiếp.
Trong ống dẫn.
Các ứng dụng
Sử dụng công nghiệp.

Thiết kế cáp FLEXTEL 200 VV-K

Dây dẫn: Đồng điện phân, loại 5 (linh hoạt), dựa trên EN 60228 và IEC 60228.
Cách nhiệt: PVC dẻo.
Việc xác định tiêu chuẩn của dây dẫn cách điện như sau:
1 x Tự nhiên
2 x Nâu + Xanh
3 G Nâu + Xanh + Xanh/vàng
3 x Nâu + Đen + Xanh
4 G Nâu + Đen + Xanh + Xanh/vàng
4 x Nâu + Đen + Đen + Xanh
5 G Nâu + Đen + Đen + Xanh + Vàng/Xanh
6 dây dẫn trở lên Đánh số màu đen+ Vàng/Xanh lục
Các nhận dạng khác có thể được thực hiện theo yêu cầu.
Vỏ ngoài: PVC dẻo loại ST1 theo tiêu chuẩn IEC 60502-1, màu đen. Các màu khác có sẵn theo yêu cầu.

DOWNLOADS

product information (PDF)

PHÂN PHỐI SẢN PHẨM

Canada | Mexico | United States | Panama | Denmark | Finland | Finland | Norway | Sweden | Austria | Belgium | Czech Republic | Germany | Luxembourg | Netherlands | Slovakia | Switzerland | Estonia | Latvia | Lithuania | Moldova | Poland | Russia | Ukraine | Italy | Portugal | Spain | Hungary | Kazakhstan | Romania | Slovenia | Turkey | France | France | Ireland | United Kingdom | Egypt | South Africa | Bahrain | Iran | Iraq | Jordan | Kuwait | Lebanon | Oman | Pakistan | Qatar | Saudi Arabia | Syria | United Arab Emirates | Yemen | China | Japan | South Korea | Bangladesh | Bhutan | India | Nepal | Sri Lanka | Brunei | Cambodia | Indonesia | Laos | Malaysia | Myanmar | Philippines | Singapore | Thailand | Vietnam | Australia

TOP CABLE FLEXTEL® 200 VV-K

Cross-section
(mm2) 		 Diameter
(mm) 		 Weight
(Kg/km) 		 Open air
(A) 1		 Buried
(A) 2		 Voltage drop
(V/A · km) 3
1 x 10  8,8 155 60 50 3,97
1 x 16  9,8 215 82 64 2,51
1 x 25  11,6 315 110 82 1,62
1 x 35  12,7 415 137 98 1,15
1 x 50  14,6 570 167 116 0,802
1 x 70  16 755 216 143 0,565
1 x 95  18,2 990 264 169 0,428
1 x 120  20,1 1.245 308 192 0,335
1 x 150  22,4 1.545 356 217 0,268
1 x 185  24,7 1.870 409 243 0,22
1 x 240  27,5 2.425 485 280 0,166
2 x 1,5  8,4 100 22 22 31,9
2 x 2,5  9,7 140 30 29 19,2
2 x 4  11,6 210 40 37 11,9
2 x 6  12,7 265 51 46 7,92
2 x 10  14,6 380 70 60 4,58
2 x 16  16,5 530 94 64 2,9
3 x 1,5  8,9 120 22 22 31,9
3 x 2,5  10,3 170 30 29 19,2
3 x 4  12,4 255 40 37 11,9
3 x 6  13,6 325 51 46 7,92
3 x 10  15,8 485 70 60 4,58
3 x 16  18 680 80 64 2,51
3 x 25  21,5 1.050 101 82 1,62
3 x 35  24,7 1.415 126 98 1,15
4 x 1,5  9,7 145 18,5 18 27,6
4 x 2,5  11,3 210 25 24 16,6
4 x 4  13,5 310 34 30 10,3
4 x 6  14,9 405 43 38 6,86
4 x 10  17,4 605 60 50 3,97
4 x 16  20,2 895 80 64 2,51
5 x 1,5  10,5 175 18,5 18 27,6
5 x 2,5  12,3 250 25 24 16,6
5 x 4  14,9 370 34 30 10,3
5 x 6  16,5 490 43 38 6,86
5 x 10  19,3 745 60 50 3,97
5 x 16  22,3 1.080 80 64 2,51
6 x 1,5  9,5 155 22 22 31,9
6 x 2,5  11,4 235 30 29 19,2
7 x 1,5  9,5 170 22 22 31,9
7 x 2,5  11,4 260 30 29 19,2
7 x 4  14,9 430 40 37 11,9
7 x 6  16,6 585 51 46 7,92
7 x 10  20,7 960 70 60 4,88
8 x 1,5  10,3 195 22 22 31,9
8 x 2,5  12,5 300 30 29 19,2
10 x 1,5  11,5 235 22 22 31,9
10 x 2,5  14,1 365 30 29 19,2
12 x 1,5  11,9 270 22 22 31,9
12 x 2,5  14,3 415 30 29 19,2
12 x 6  21,3 940 51 46 7,92
12 x 10  27,3 1.585 70 60 4,88
14 x 1,5  13 315 22 22 31,9
14 x 2,5  16 490 30 29 19,2
16 x 1,5  13,8 355 22 22 31,9
16 x 2,5  17,2 555 30 29 19,2
19 x 1,5  14,5 405 22 22 31,9
19 x 2,5  17,9 635 30 29 19,2
24 x 1,5  16,7 505 22 22 31,9
24 x 2,5  20,6 790 30 29 19,2
27 x 1,5  17,4 550 22 22 31,9
30 x 1,5  18,2 605 22 22 31,9
37 x 1,5  19,8 740 22 22 31,9
44 x 1,5  21,9 870 22 22 31,9
52 x 1,5  23,4 1.020 22 22 31,9
61 x 1,5  25,4 1.210 22 22 31,9

1 Phương pháp chuẩn F đối với cáp một lõi và phương pháp E đối với cáp nhiều lõi theo IEC 60364-5-52 ở ngoài trời ở nhiệt độ môi trường 30°C.
2 Phương pháp chuẩn D1 theo IEC 60364-5-52. Trong ống dẫn chôn ở độ sâu 0,7 m có nhiệt trở suất của đất là 2,5 K·m/W và nhiệt độ mặt đất bằng 20°C.
3 Ở nhiệt độ sử dụng tối đa và cosj=1.
Đối với cáp có 2 dây dẫn hoặc 3 lõi có diện tích đến 10 mm2 thì được coi là mạch điện một pha. Đối với các loại cáp còn lại, nó được cho là mạch ba pha.
Đối với cáp có từ 6 dây dẫn trở lên, mạch được coi là mạch một pha không phải tất cả dây dẫn đều được sạc đầy.
