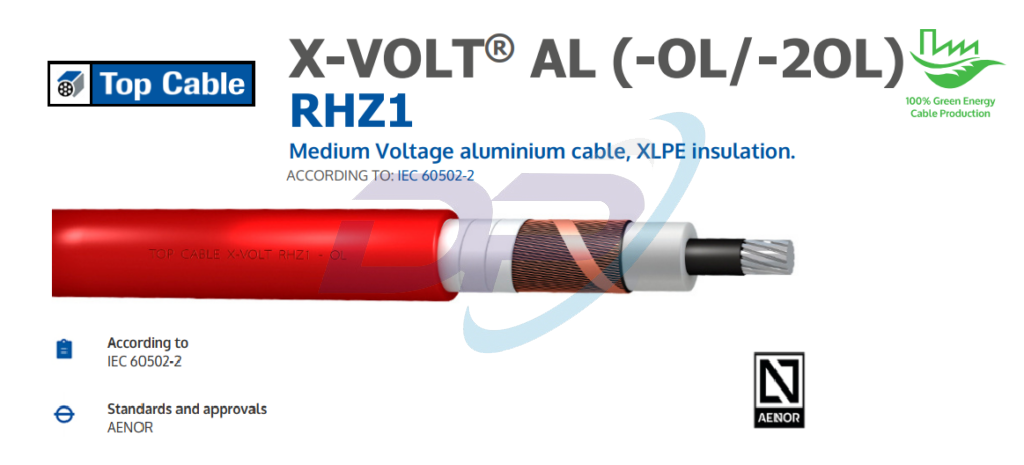

Cáp Trung Thế TOP CABLE X-VOLT AL (-OL/-2OL) RHZ1 | Chính Hãng – Giá Tốt Nhất
A complete range of MV cables developed under the most stringent international standards.| Một loạt các loại cáp MV được phát triển theo tiêu chuẩn quốc tế nghiêm ngặt nhất.
Hãng sản xuất: TOP CABLE
Xuất Xứ: Spain
Dây cáp điện trung thế TOP CABLE X-VOLT AL (-OL/-2OL) RHZ1 được sử dụng Dây dẫn bằng nhôm hoặc đồng, loại 2, dựa trên EN 60228 và IEC 60228. Tùy chọn, có lớp bịt kín dọc (loại cáp -2OL)., Màn chắn trên dây dẫn, làm bằng vật liệu bán dẫn nhiệt rắn.,Vật liệu cách nhiệt: Polyetylen liên kết ngang (XLPE), trong ống dây xích trong không khí khô, thông qua quy trình ép đùn ba lớp., Chất bán dẫn bên ngoài: Màn chắn trên lớp cách nhiệt, được làm bằng vật liệu bán dẫn nhiệt rắn và có thể bóc tách., Màn chắn bằng dây đồng và băng đồng, có tiết diện tối thiểu 16m2., Băng hút ẩm che phủ hoàn toàn màn hình (loại cáp –OL và -2OL)., Vỏ ngoài bằng polyolefin không chứa halogen, màu đỏ.
Cáp đồng hoặc nhôm trung thế X-VOLT RHZ1 , cách điện XLPE. Tùy chọn cấu hình: Cu hoặc Al (OL/2OL). Không chứa halogen, không lan truyền ngọn lửa, không lan truyền lửa .
Hiệu suất cáp X-VOLT RHZ1
Hiệu suất điện
ĐIỆN ÁP TRUNG BÌNH: 6/10 kV, 8,7/15 kV, 12/20 kV và 18/30 kV.
Tiêu chuẩn
IEC 60502-2.
Phê duyệt
AENOR
Hiệu suất nhiệt
Nhiệt độ sử dụng tối đa: 90°C.
Nhiệt độ ngắn mạch tối đa: 250°C (tối đa 5 giây).
Nhiệt độ sử dụng tối thiểu: -150°C
Hiệu suất chữa cháy (cấu hình tiêu chuẩn)
Không chứa halogen: dựa trên UNE-EN 50267.
(S) Cấu hình hiệu suất chữa cháy
Ngọn lửa không lan truyền dựa trên UNE-EN 60332-1.
Không chứa halogen: dựa trên UNE-EN 50267.
Phát thải khói thấp dựa trên UNE-EN 61034. Phản ứng khi cháy CPR: E ca , theo EN 50575.
(AS) Cấu hình hiệu suất chữa cháy
Ngọn lửa không lan truyền dựa trên UNE-EN 60332-1. Lửa không lan truyền dựa trên UNE-EN 60332-3 (cat.C).
Không chứa halogen: dựa trên UNE-EN 50267.
Phát thải khói thấp dựa trên UNE-EN 61034. Phản ứng khi cháy CPR: C ca , theo EN 50575.
Hiệu suất cơ học
Bán kính uốn tối thiểu: đường kính cáp x15.
Chống mài mòn.
Chống rách.
Hiệu suất hóa học
Chống tia cực tím: UNE 211605.
Điều kiện lắp đặt
Không khí cởi mở.
Chôn cất.
Trong ống dẫn.
Các ứng dụng
Mạng lưới phân phối.
Thiết kế cáp X-VOLT RHZ1
Dây Dẫn
Dây dẫn bằng nhôm hoặc đồng, loại 2, dựa trên EN 60228 và IEC 60228. Tùy chọn, có lớp bịt kín dọc (loại cáp -2OL).
Chất bán dẫn bên trong
Màn chắn trên dây dẫn, làm bằng vật liệu bán dẫn nhiệt rắn.
Vật liệu cách nhiệt
Polyetylen liên kết ngang (XLPE), trong ống dây xích trong không khí khô, thông qua quy trình ép đùn ba lớp.
Chất bán dẫn bên ngoài
Màn chắn trên lớp cách nhiệt, được làm bằng vật liệu bán dẫn nhiệt rắn và có thể bóc tách.
Màn hình kim loại
Màn chắn bằng dây đồng và băng đồng, có tiết diện tối thiểu 16m2.
Niêm phong dọc
Băng hút ẩm che phủ hoàn toàn màn hình (loại cáp –OL và -2OL).
(Đổ đầy)
(Có thể, tùy thuộc vào cấu hình).
Vỏ ngoài
Vỏ ngoài bằng polyolefin không chứa halogen, màu đỏ.
X-VOLT HEPRZ1 AL polyolefin không chứa halogen, màu đỏ. Phiên bản X-VOLT HEPRZ1 AL (S) là polyolefin chống cháy và không chứa halogen, màu đỏ có hai dải màu xám. Phiên bản X-VOLT HEPRZ1 AL (AS) là loại polyolefin chống cháy và không chứa halogen, màu đỏ có hai dải màu xanh lá cây.
DOWNLOADS
PHÂN PHỐI SẢN PHẨM
Canada | Mexico | United States | Panama | Denmark | Finland | Finland | Norway | Sweden | Austria | Belgium | Czech Republic | Germany | Luxembourg | Netherlands | Slovakia | Switzerland | Estonia | Latvia | Lithuania | Moldova | Poland | Russia | Ukraine | Italy | Portugal | Spain | Hungary | Kazakhstan | Romania | Slovenia | Turkey | France | France | Ireland | United Kingdom | Egypt | South Africa | Bahrain | Iran | Iraq | Jordan | Kuwait | Lebanon | Oman | Pakistan | Qatar | Saudi Arabia | Syria | United Arab Emirates | Yemen | China | Japan | South Korea | Bangladesh | Bhutan | India | Nepal | Sri Lanka | Brunei | Cambodia | Indonesia | Laos | Malaysia | Myanmar | Philippines | Singapore | Thailand | Vietnam | Australia
| X-VOLT® RHZ1 6/10 kV | ||||||||||
| Cross-section (mm2) |
Screen (mm2) |
Conductor Diameter (mm) |
Insulation Diameter (mm) |
External Diameter (mm) |
Weight (Kg/Km) |
R20°C (Ω/km) |
X (ΩΩ/km) |
C (µF/km) |
Open air (A) 1 |
Buried (A) 2 |
| 1 x 50 | H16 | 8,1 | 15,3 | 21,2 | 540 | 0,641 | 0,119 | 0,251 | 184 | 184 |
| 1 x 150 | H16 | 13,9 | 21,1 | 27,0 | 915 | 0,206 | 0,100 | 0,381 | 368 | 368 |
| 1 x 240 | H16 | 18,0 | 25,2 | 31,5 | 1.26 | 0,125 | 0,094 | 0,462 | 502 | 502 |
| 1 x 400 | H16 | 22,8 | 30,0 | 36,2 | 1.76 | 0,0778 | 0,090 | 0,587 | 673 | 673 |
| 1 x 500 | H16 | 26,3 | 34,0 | 41,1 | 2.135 | 0,0605 | 0,087 | 0,652 | 777 | 777 |
| X-VOLT® RHZ1 8,7/15 kV | ||||||||||
| Cross-section (mm2) |
Screen (mm2) |
Conductor Diameter (mm) |
Insulation Diameter (mm) |
External Diameter (mm) |
Weight (Kg/Km) |
R20°C (Ω/km) |
X (ΩΩ/km) |
C (µF/km) |
Open air (A) 1 |
Buried (A) 2 |
| 1 x 95 | H16 | 11,2 | 20,4 | 26,3 | 790 | 0,320 | 0,113 | 0,255 | 280 | 221 |
| 1 x 150 | H16 | 13,9 | 23,1 | 29,2 | 1 | 0,206 | 0,105 | 0,297 | 368 | 281 |
| 1 x 240 | H16 | 18,0 | 27,2 | 33,5 | 1.355 | 0,125 | 0,098 | 0,363 | 502 | 367 |
| 1 x 300 | H16 | 20,0 | 29,2 | 35,7 | 1.55 | 0,100 | 0,095 | 0,395 | 577 | 414 |
| 1 x 400 | H16 | 22,8 | 32,2 | 39,2 | 1.91 | 0,0778 | 0,093 | 0,443 | 673 | 470 |
| 1 x 500 | H16 | 26,3 | 36,0 | 43,3 | 2.25 | 0,0605 | 0,090 | 0,504 | 777 | 542 |
| 1 x 630 | H16 | 29,8 | 39,2 | 46,7 | 2.735 | 0,0469 | 0,087 | 0,555 | 895 | 615 |
| 1 x 800 | H16 | 34,0 | 43,7 | 51,4 | 3.305 | 0,0367 | 0,085 | 0,627 | 1.036 | 700 |
| X-VOLT® RHZ1 12/20 kV | ||||||||||
| Cross-section (mm2) |
Screen (mm2) |
Conductor Diameter (mm) |
Insulation Diameter (mm) |
External Diameter (mm) |
Weight (Kg/Km) |
R20°C (Ω/km) |
X (ΩΩ/km) |
C (µF/km) |
Open air (A) 1 |
Buried (A) 2 |
| 1 x 50 | H16 | 8,0 | 20,0 | 24,9 | 660 | 0,641 | 0,130 | 0,174 | 184 | 152 |
| 1 x 70 | H16 | 10,0 | 21,0 | 26,9 | 765 | 0,443 | 0,121 | 0,201 | 230 | 186 |
| 1 x 95 | H16 | 11,2 | 22,2 | 28,3 | 870 | 0,320 | 0,170 | 0,217 | 280 | 221 |
| 1 x 120 | H16 | 12,7 | 23,7 | 29,8 | 980 | 0,253 | 0,113 | 0,237 | 324 | 252 |
| 1 x 150 | H16 | 13,9 | 24,9 | 31,2 | 1.085 | 0,206 | 0,110 | 0,254 | 368 | 281 |
| 1 x 185 | H16 | 16,0 | 28,0 | 36,3 | 1.225 | 0,164 | 0,106 | 0,275 | 424 | 317 |
| 1 x 240 | H16 | 18,0 | 29,0 | 35,5 | 1.455 | 0,125 | 0,102 | 0,308 | 502 | 367 |
| 1 x 300 | H16 | 20,0 | 31,0 | 37,7 | 1.655 | 0,100 | 0,099 | 0,334 | 577 | 414 |
| 1 x 400 | H16 | 22,8 | 34,0 | 41,0 | 2.01 | 0,0778 | 0,096 | 0,373 | 673 | 470 |
| 1 x 500 | H16 | 26,3 | 37,8 | 45,3 | 2.39 | 0,0605 | 0,093 | 0,424 | 777 | 542 |
| 1 x 630 | H16 | 29,8 | 41,0 | 48,7 | 2.87 | 0,0469 | 0,090 | 0,466 | 895 | 615 |
| 1 x 1000 | H16 | 39,0 | 50,5 | 58,8 | 4.315 | 0,0291 | 0,085 | 0,591 | 1.188 | 795 |
