Cáp Lõi Đơn TOP CABLE TOPFLEX® V-K H05V-K & H07V-K | Chính Hãng – Giá Tốt Nhất

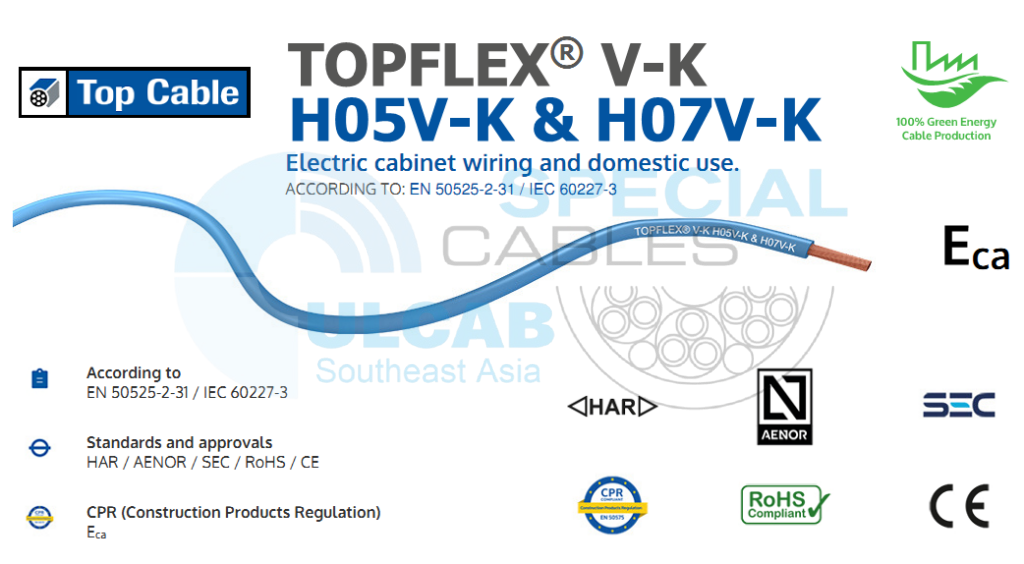

TOP CABLE TOPFLEX® V-K H05V-K & H07V-K
Electric cabinet wiring and domestic use. / Đi dây tủ điện, tủ điều khiển và sử dụng trong gia đình.
Hãng sản xuất: TOP CABLE
Xuất Xứ: Spain
- Tiêu chuẩn: EN 50525-2-31 / IEC 60227-3
- Phê duyệt: HAR / AENOR / CE/ RoHS / SEC
- Quy định về sản phẩm xây dựng CPR: Eca
- Ngọn lửa không lan truyền dựa trên EN 60332-1 và IEC 60332-1.
- Giảm phát thải halogen. Clo <15%.
- Phản ứng với lửa CPR: Eca, theo EN 50575.
- Bán kính uốn tối thiểu: 5 x đường kính cáp.
- Kháng hóa chất & dầu.
- Dây dẫn: Đồng điện phân, loại 5 (linh hoạt), dựa trên EN 60228 và IEC 60228.
- Cách nhiệt: Polyvinyl clorua linh hoạt trượt thêm loại TI1 theo EN 50363-3.
- Điện áp:
H05V-K (0,5 mm2 đến 1 mm2): 300/500 V ·
H07V-K (từ 1,5 mm2 trở đi): 450/750 V. - Nhiệt độ dây dẫn tối đa: 70°C.
Nhiệt độ ngắn mạch tối đa: 160°C (tối đa 5 giây).
Nhiệt độ sử dụng tối thiểu: 5°C.
Nhiệt độ sử dụng tối thiểu: -40°C (cài đặt cố định và được bảo vệ).
MÔ TẢ SẢN PHẨM
Cáp TOPFLEX V-K H05V-K và H07V-K được thiết kế đặc biệt để lắp đặt yêu cầu cáp linh hoạt do tính chất phức tạp trong cách bố trí của chúng. Cáp đặc biệt thích hợp cho hệ thống dây điện trong nước và xuất khẩu. Cáp được sử dụng để nối dây thiết bị, tủ phân phối điện và ánh sáng. Nó cũng được khuyến khích lắp đặt dưới trần giả. Cáp có tiết diện lên tới 1 mm2 đặc biệt thích hợp cho việc lắp đặt tín hiệu và giám sát.
Hiệu suất cáp TOPFLEX V-K H05V-K và H07V-K
Hiệu suất điện
ĐIỆN ÁP THẤP
H05V-K (0,5 mm2 đến 1 mm2): 300/500 V ·
H07V-K (từ 1,5 mm2 trở đi): 450/750 V.
Tiêu chuẩn
EN 50525-2-31 / IEC 60227-3
Phê duyệt: HAR / AENOR / CE/ RoHS / SEC
Quy định về sản phẩm xây dựng CPR: Eca
Hiệu suất nhiệt
Nhiệt độ dây dẫn tối đa: 70°C.
Nhiệt độ ngắn mạch tối đa: 160°C (tối đa 5 giây).
Nhiệt độ sử dụng tối thiểu: 5°C.
Nhiệt độ sử dụng tối thiểu: -40°C (cài đặt cố định và được bảo vệ).
Hiệu suất chữa cháy
Ngọn lửa không lan truyền dựa trên EN 60332-1 và IEC 60332-1.
Giảm phát thải halogen. Clo <15%.
Phản ứng với lửa CPR: Eca, theo EN 50575.
Hiệu suất cơ học
Bán kính uốn tối thiểu: 5 x đường kính cáp.
Hiệu suất hóa học
Kháng hóa chất & dầu: Chấp nhận được.
Điều kiện lắp đặt
Trong ống dẫn.
Các ứng dụng
Sử dụng di động.
Sử dụng trong nước và xuất khẩu.
Thiết bị gia dụng.
Bao bì
Có sẵn ở dạng cuộn (dài 50 và 100 m) và dạng trống.
Thiết kế cáp TOPFLEX V-K H05V-K và H07V-K
Dây dẫn: Đồng điện phân, loại 5 (linh hoạt), dựa trên EN 60228 và IEC 60228.
Cách nhiệt: Polyvinyl clorua linh hoạt trượt thêm loại TI1 theo EN 50363-3.
Việc xác định tiêu chuẩn của dây dẫn cách điện như sau:
Vỏ Mầu: Light Blue – Xanh lam (RAL 5012) ; Brown – Nâu (RAL 8003) ; Black – Đen (RAL 9005) ; Red – Đỏ (RAL 3000) ; Green/Yellow – Xanh lục/vàng (RAL 1021 / RAL 6018) ; Grey – Xám (RAL 7000) ; Dark Blue – Xanh đậm (RAL 5010) ; White – Trắng (RAL 9010) ; Orange – Cam (RAL 2003) ; Purple – Tím (RAL 4005) ; Pink – Hồng (RAL 3015) ; Yellow – Vàng (RAL 1021) ; Green – Xanh lá (RAL 6018) ; Beige – Be (RAL 1001) .
DOWNLOADS
PHÂN PHỐI SẢN PHẨM
Canada | Mexico | United States | Panama | Denmark | Finland | Finland | Norway | Sweden | Austria | Belgium | Czech Republic | Germany | Luxembourg | Netherlands | Slovakia | Switzerland | Estonia | Latvia | Lithuania | Moldova | Poland | Russia | Ukraine | Italy | Portugal | Spain | Hungary | Kazakhstan | Romania | Slovenia | Turkey | France | France | Ireland | United Kingdom | Egypt | South Africa | Bahrain | Iran | Iraq | Jordan | Kuwait | Lebanon | Oman | Pakistan | Qatar | Saudi Arabia | Syria | United Arab Emirates | Yemen | China | Japan | South Korea | Bangladesh | Bhutan | India | Nepal | Sri Lanka | Brunei | Cambodia | Indonesia | Laos | Malaysia | Myanmar | Philippines | Singapore | Thailand | Vietnam | Australia
TOP CABLE TOPFLEX® V-K H05V-K & H07V-K
| Cross-Section (mm2) |
Diameter (mm) |
Weight (kg/km) |
In conduit 2 cond. (A) 1 |
In conduit 3 cond. (A) 1 |
Voltage drop (V/A · km) 2 |
| 1 x 0,5 | 2,1 | 8 | 8 | – | 93,4 |
| 1 x 0,75 | 2,3 | 11 | 11 | – | 62,4 |
| 1 x 1 | 2,5 | 13 | 14 | – | 46,8 |
| 1 x 1,5 | 2,9 | 19 | 17,5 | 15,5 | 31,9 |
| 1 x 2,5 | 3,6 | 30 | 24 | 21 | 19,2 |
| 1 x 4 | 4,1 | 44 | 32 | 28 | 11,9 |
| 1 x 6 | 4,6 | 61 | 41 | 36 | 7,92 |
| 1 x 10 | 5,9 | 105 | 57 | 50 | 4,58 |
| 1 x 16 | 7 | 160 | 76 | 68 | 2,9 |
| 1 x 25 | 8,7 | 245 | 101 | 89 | 1,87 |
| 1 x 35 | 9,9 | 335 | 125 | 110 | 1,33 |
| 1 x 50 | 11,8 | 480 | 151 | 134 | 0,926 |
| 1 x 70 | 13,5 | 655 | 192 | 171 | 0,653 |
| 1 x 95 | 15,6 | 865 | 232 | 207 | 0,494 |
| 1 x 120 | 17,3 | 1.095 | 269 | 239 | 0,386 |
| 1 x 150 | 19,3 | 1.380 | – | 275 | 0,31 |
| 1 x 185 | 21,5 | 1.675 | – | 314 | 0,254 |
| 1 x 240 | 24,5 | 2.210 | – | 370 | 0,192 |
| 1 x 300 | 26,9 | 2.795 | – | 430 | 0,153 |
1 Phương pháp tham khảo B1 đối với hai và ba dây dẫn mang tải được lắp đặt trong ống dẫn trên tường theo IEC60364-5-52 ở ngoài trời ở nhiệt độ môi trường 30°C.
2 Ở nhiệt độ dây dẫn 70°C, cos φ= 1 và mạch một pha.
