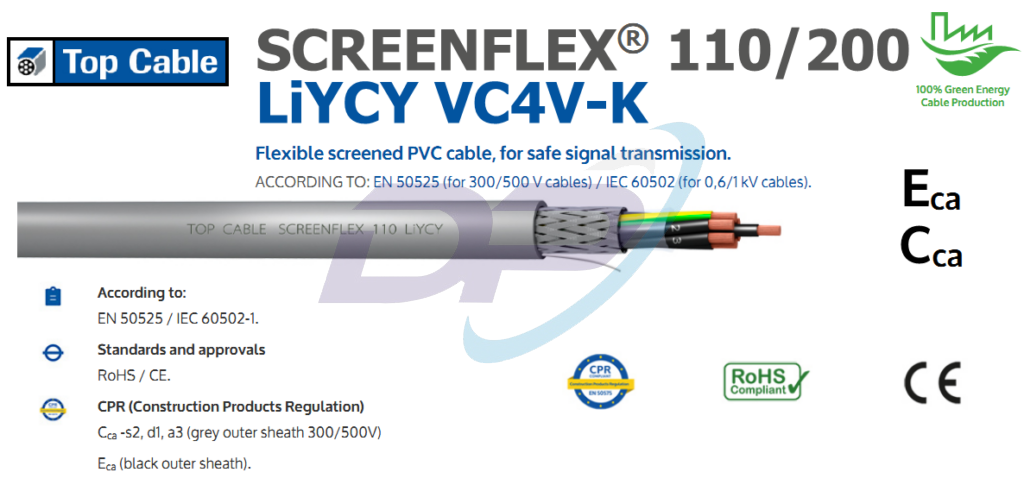

SCREENFLEX® 110 LiYCY VC4V-K & SCREENFLEX® 200 LiYCY VC4V-K
Flexible screened PVC cable, for safe signal transmission. / Cáp PVC có màn chắn linh hoạt, giúp truyền tín hiệu an toàn.
Hãng sản xuất: TOP CABLE
Xuất Xứ: Spain

SCREENFLEX 110 LiYCY VC4V-K & 200 VC4V-K là cáp điều khiển có màn chắn . Nó được sử dụng trong tất cả các loại kết nối truyền tín hiệu trong đó điện áp gây ra bởi trường điện từ bên ngoài có thể ảnh hưởng đến tín hiệu được truyền đi. Các ứng dụng phổ biến nhất của nó là: mạch điều khiển, kết nối thiết bị điện tử, hệ thống máy tính , v.v.

Hiệu suất cáp SCREENFLEX 110 LiYCY VC4V-K & 200 VC4V-K

Hiệu suất điện: ĐIỆN ÁP THẤP   300/500 V (lên đến 1,5mm 2 ) | 0,6/1kV (từ 2,5mm 2 trở đi).
Tiêu chuẩn: EN 50525 / IEC 60502-1
Phê duyệt: CE / RoHS

Quy định về sản phẩm xây dựng CPR

Cca -s2, d1, a3 (vỏ ngoài màu xám 300/500 V)

Eca  (vỏ ngoài màu đen).

Hiệu suất nhiệt

Nhiệt độ dây dẫn tối đa: 70°C.
Nhiệt độ ngắn mạch tối đa: 160°C (tối đa 5 giây).
Nhiệt độ sử dụng tối thiểu: -40°C (cài đặt cố định và được bảo vệ).

Hiệu suất chữa cháy

Ngọn lửa không lan truyền dựa trên EN 60332-1 và IEC 60332-1.
Lửa không lan truyền dựa trên EN 60332-3 và IEC 60332-3 (chỉ vỏ ngoài màu xám).
Giảm phát thải halogen. Clo <15%.

Phản ứng cháy CPR:  Cca -s2, d1, a3 (vỏ ngoài màu xám 300/500V), Cca -s3, d1, a3 (vỏ ngoài màu xám 0,6/1kV) hoặc Eca (vỏ ngoài màu đen), tùy theo đến EN 50575.

Hiệu suất cơ học

Bán kính uốn tối thiểu: đường kính cáp x5.
Khả năng chống va đập: AG2 Mức độ nghiêm trọng trung bình.

Hiệu suất hóa học

Kháng hóa chất & dầu: Tốt.
Chống tia cực tím: UNE 211605.

Hiệu suất nước

Khả năng chống nước: Máy bay phản lực AD5.

Khác

Đánh dấu theo mét.
Ripcord.
Điện trường kháng.

Các ứng dụng

Sử dụng công nghiệp.

Thiết kế cáp SCREENFLEX 110 LiYCY VC4V-K & 200 VC4V-K

Dây dẫn: Đồng điện phân, loại 5 (linh hoạt), dựa trên EN 60228 & 50525 và IEC 60228 & 60502-1.
Cách nhiệt: Loại PVC dẻo TI2 theo EN 50363-3 và loại PVC/A theo tiêu chuẩn IEC 60502-1.

Việc xác định tiêu chuẩn của dây dẫn cách điện như sau:

1 x tự nhiên
2 x Xanh + Nâu
3 x Xanh + Đen + Xám
3 G Xanh + Nâu + Vàng/xanh
4G Nâu + Đen + Xám + Vàng/xanh
4 x Nâu + Đen + Xám + Xanh
5 G Nâu + Đen + Xám + Vàng/xanh + Xanh
6 G Đánh số màu đen + Vàng/xanh.
Các thông tin nhận dạng khác (JZ, OZ, J, Z) có sẵn theo yêu cầu.

Màn hình: Màn chắn băng nhôm-polyester với dây bện đồng mạ thiếc chồng lên nhau, đảm bảo bao phủ toàn bộ màn chắn.
Vỏ ngoài: PVC dẻo loại TM2 theo EN 50363-4-1 và loại ST1 theo IEC 60502-1, màu đen hoặc xám (màu xám cho lửa không lan truyền). Dây ripcord cho phép bạn xé nhẹ lớp vỏ bên ngoài để bạn nhẹ nhàng bóc ra mà không làm hỏng màn hình.

DOWNLOADS

product information (PDF)

PHÂN PHỐI SẢN PHẨM

Canada | Mexico | United States | Panama | Denmark | Finland | Finland | Norway | Sweden | Austria | Belgium | Czech Republic | Germany | Luxembourg | Netherlands | Slovakia | Switzerland | Estonia | Latvia | Lithuania | Moldova | Poland | Russia | Ukraine | Italy | Portugal | Spain | Hungary | Kazakhstan | Romania | Slovenia | Turkey | France | France | Ireland | United Kingdom | Egypt | South Africa | Bahrain | Iran | Iraq | Jordan | Kuwait | Lebanon | Oman | Pakistan | Qatar | Saudi Arabia | Syria | United Arab Emirates | Yemen | China | Japan | South Korea | Bangladesh | Bhutan | India | Nepal | Sri Lanka | Brunei | Cambodia | Indonesia | Laos | Malaysia | Myanmar | Philippines | Singapore | Thailand | Vietnam | Australia

SCREENFLEX 110 LiYCY VC4V-K & SCREENFLEX 200 VC4V-K

Cross-section
(mm2) 		 Diameter
(mm) 		 Weight
(kg/km) 		 Open air
(A) 1 		 Voltage drop
(V/A · km) 2
2 x 0,75 6,2 55 6 62,4
2 x 1 6,3 60 10 46,8
2 x 1,5 7,3 75 16 31,9
3 G 0,75 6,5 65 6 62,4
3 G 1 6,6 70 10 46,8
3 G 1,5 7,7 95 16 31,9
4 G 0,75 6,9 75 6 62,4
4 G 1 7 85 10 46,8
4 G 1,5 8,4 120 16 31,9
5 G 0,75 7,4 90 6 62,4
5 G 1 7,8 105 10 46,8
5 G 1,5 9,5 150 16 31,9
6 G 0,75 7,9 105 6 62,4
6 G 1 8,3 125 10 46,8
6 G 1,5 10,2 175 16 31,9
7 G 0,75 8 110 6 62,4
7 G 1 8,3 130 10 46,8
7 G 1,5 10,2 190 16 31,9
8 G 0,75 8,7 125 6 62,4
8 G 1 9,3 155 10 46,8
8 G 1,5 11 215 16 31,9
10 G 0,75 9,7 150 6 62,4
10 G 1 10,3 185 10 46,8
10 G 1,5 12,5 265 16 31,9
12 G 0,75 10,3 170 6 62,4
12 G 1 10,8 210 10 46,8
12 G 1,5 12,9 300 16 31,9
14 G 0,75 10,7 195 6 62,4
14 G 1 11,1 235 10 46,8
14 G 1,5 13,7 340 16 31,9
16 G 0,75 11,4 220 6 62,4
16 G 1 12 270 10 46,8
16 G 1,5 14,5 370 16 31,9
19 G 0,75 12 245 6 62,4
19 G 1 12,8 310 10 46,8
19 G 1,5 15,4 450 16 31,9
24 G 0,75 13,4 305 6 62,4
24 G 1 14,2 380 10 46,8
24 G 1,5 17,5 555 16 31,9
30 G 0,75 14,4 380 6 62,4
30 G 1 15,5 465 10 46,8
30 G 1,5 19 680 16 31,9
37 G 1 16,9 560 10 46,8
37 G 1,5 20,5 815 16 31,9
52 G 1 19,4 730 10 46,8
61 G 1 20,5 835 10 46,8

1 Một cáp có độ thông gió thích hợp và nhiệt độ môi trường xung quanh là 30°C theo EN 50565-1.
2 Ở nhiệt độ sử dụng tối đa và cosj=1.
Đối với tất cả các loại cáp được coi là mạch một pha trong đó không phải tất cả các dây dẫn đều được sạc đầy.

Cross-section
(mm2) 		 Diameter
(mm) 		 Weight
(kg/km) 		 Open air
(A) 3		 Buried
(A) 4		 Voltage drop
(V/A · km) 5
1 x 10 11,7 225 60 50 3,97
1 x 16 12,6 290 82 64 2,51
1 x 25 14,5 405 110 82 1,62
1 x 35 15,6 510 137 98 1,15
1 x 50 17,5 675 167 116 0,802
1 x 70 19,6 900 216 143 0,565
1 x 95 21,7 1.140 264 169 0,428
1 x 120 23,3 1.395 308 192 0,335
1 x 150 25,6 1.715 356 217 0,268
1 x 185 27,4 2.010 409 243 0,22
1 x 240 31,4 2.650 485 280 0,166
1 x 300 34,3 3.255 561 316 0,133
2 x 2,5 8,6 110 30 29 19,2
2 x 4 11,4 180 40 37 11,9
2 x 6 12,5 225 51 46 7,92
2 x 10 15,2 350 70 60 4,58
2 x 16 17,5 485 94 78 2,9
2 x 25 21,4 670 119 99 1,87
2 x 35 24,2 895 148 119 1,33
3 G 2,5 9,4 145 30 29 19,2
3 G 4 11,7 225 40 37 11,9
3 G 6 12,9 285 51 46 7,92
3 G 10 16,1 450 70 60 4,58
3 x 16 18,7 630 80 64 2,51
3 x 25 23,1 965 101 82 1,62
3 x 35 25,2 1.255 126 98 1,15
3 x 50 29,6 1.745 153 116 0,802
3 x 70 33,6 2.360 196 143 0,565
4 x 2,5 10,2 180 25 24 16,6
4 x 4 12,6 275 34 30 10,3
4 x 6 14,4 360 43 38 6,86
4 x 10 17,5 570 60 50 3,97
4 x 16 20,1 815 80 64 2,51
4 x 25 24,5 1.225 101 82 1,62
4 x 35 28,2 1.655 126 98 1,15
4 x 50 32,3 2.270 153 116 0,802
4 x 70 37,5 3.105 196 143 0,565
4 x 95 42,6 4.020 238 169 0,428
5 G 2,5 11,2 220 25 24 16,6
5 G 4 14,3 340 34 30 10,3
5 G 6 16 450 43 38 6,86
5 G 10 19,6 725 60 50 3,97
5 G 16 22,3 1.030 80 64 2,51
5 G 25 28,1 1.565 101 82 1,62
5 G 35 31,3 2.100 126 98 1,15
6 G 2,5 12,4 255 30 29 19,2
7 G 2,5 12,5 275 30 29 19,2
10 G 2,5 14,9 375 30 29 19,2
12 G 2,5 15,6 445 30 29 19,2
14 G 2,5 16,9 505 30 29 19,2
16 G 2,5 17,8 575 30 29 19,2
19 G 2,5 18,9 665 30 29 19,2
24 G 2,5 21,4 825 30 29 19,2
27 G 2,5 22,4 925 30 29 19,2
30 G 2,5 23,3 1.015 30 29 19,2
37 G 2,5 25,5 1.280 30 29 19,2

3 Phương pháp chuẩn F đối với cáp một lõi và phương pháp E đối với cáp nhiều lõi theo IEC 60364-5-52 ở ngoài trời ở nhiệt độ môi trường 30°C.
4 Phương pháp chuẩn D1 theo IEC 60364-5-52. Trong ống dẫn chôn ở độ sâu 0,7 m có nhiệt trở suất của đất là 2,5 K·m/W và nhiệt độ mặt đất bằng 20°C.
5 Ở nhiệt độ sử dụng tối đa và cosj=1.
Đối với cáp có 2 ruột dẫn hoặc 3 lõi có tiết diện đến 10 mm2, nó được coi là mạch một pha. Đối với các loại cáp còn lại, nó được cho là mạch ba pha.
Đối với cáp có từ 6 dây dẫn trở lên, được coi là mạch điện một pha không phải tất cả các dây dẫn đều được sạc đầy
