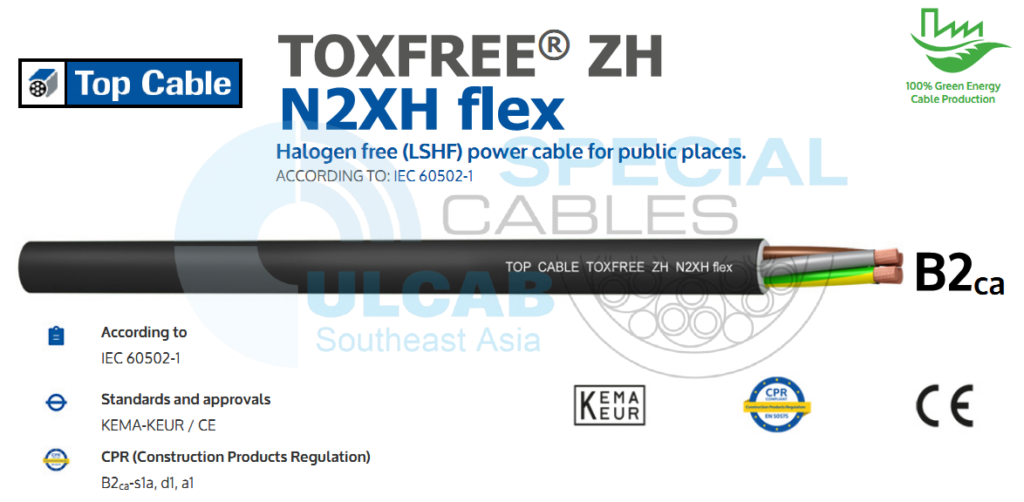

TOXFREE® ZH N2XH flex
Flexible halogen free (LSHF) power cable for public places. / Cáp nguồn linh hoạt không chứa halogen (LSHF) dành cho nơi công cộng.
Hãng sản xuất: TOP CABLE
Xuất Xứ: Spain

TOXFREE ZH N2XH flex is a LSHF safety cable for fixed installations. In the event of fire, it does not emit toxic or corrosives gases,preventing any possible harm to people or electronic equipment. For these reasons it is highly recommended for use in public places such as: hospitals, schools, museums, airports, bus terminals, shopping malls, offices, laboratories, etc.

TOXFREE ZH N2XH flex cable performance

Electrical performance

LOW VOLTAGE 0,6/1kV

Standard

IEC 60502-1

Approvals

KEMA KEUR / CE

CPR Construction Product Regulation

B2ca s1a, d1, a1

Thermal performance

Maximum service temperature: 90ºC.

Maximum short-circuit temperature: 250ºC (max. 5 s).

Minimum service temperature: -40ºC (fixed and protected installations).

Minimum installation and handling temperature: 0ºC (on cable surface).

Fire performance

Flame non-propagation according to EN 60332-1 and IEC 60332-1.

Fire non-propagation according to EN 60332-3 / IEC 60332-3 and EN 50399.

LSHF (Low Smoke Halogen Free) according to EN 60754-1 and IEC 60754-1.

Low smoke emission according to EN 61034 and IEC 61034: Light transmittance > 80%

Low corrosive gases emission according to EN 60754-2 and IEC 60754-2.

Reaction to fire CPR: B2ca-s1a, d1, a1 or Cca-s1a, d1, a1 according to EN 50575.

Mechanical performance

Minimum bending radius: x5 cable diameter.

Impact resistance: AG2 Medium severity.

Environmental performance

Chemical & Oil resistance: Acceptable.

UV Resistant: EN 50618.

Other

Meter by meter marking.

Installation conditions

Open Air.

Buried.

In conduit.

Applications

Industrial use.

Public places.

TOXFREE ZH N2XH flex cable design

Conductor

Electrolytic annealed copper conductor, class 5 (flexible), based on EN 60228 and IEC 60228.

Insulation

Cross-linked polyethylene (XLPE) insulation according to IEC 60502-1.

The standard identification of insulated conductors according to HD 308 is the following:

1 x  Natural

2 x  Blue + Brown

3 G  Blue + Brown + Green/Yellow

3 x  Brown + Black + Grey

3 x + 1 x Brown + Black + Grey + Blue (reduced cross-section)

4 G  Brown + Black + Grey + Green/Yellow

4 x  Brown + Black + Grey + Blue

5 G Brown + Black + Grey + Blue + Green/Yellow

Outer sheath

Low Smoke Zero Halogen (LSZH) polyolefin. Black colour.

TOP CABLE TOXFREE® ZH N2XH flex

Cross-section
(mm2) 		 Diameter
(mm) 		 Weight
(kg/km) 		 Open air
(A) 1		 Buried
(A) 2		 Voltage drop
(V/A · km) 3
1 x 2,5 7,5 85 29 30 17,7
1 x 4 8,1 100 40 39 11
1 x 6 8,6 125 53 49 7,32
1 x 10 9,2 165 74 65 4,23
1 x 16 10,2 225 101 84 2,68
1 x 25 11,3 305 135 107 1,73
1 x 35 12,2 400 169 129 1,23
1 x 50 13,9 535 207 153 0,86
1 x 70 15,8 730 268 188 0,603
1 x 95 17,6 945 328 226 0,457
1 x 120 19,5 1.185 383 257 0,357
1 x 150 21,7 1.470 444 287 0,286
1 x 185 23,8 1.770 510 324 0,235
1 x 240 26,7 2.310 607 375 0,178
1 x 300 29,5 2.905 703 419 0,142
1 x 400 34,2 3.825 823 493 0,108
1 x 500 37,9 4.885 946 558 0,085
1 x 630 43,1 6.410 1.088 634 0,064
2 x 1,5 9,8 130 26 26 34
2 x 2,5 10,7 165 36 34 20,4
2 x 4 11,1 190 49 44 12,7
2 x 6 12,2 245 63 56 8,45
2 x 10 13,6 355 86 73 4,89
2 x 16 15,3 495 100 84 3,1
3 G 1,5 11,3 170 26 26 34
3 G 2,5 12,1 210 36 34 20,4
3 G 4 12,2 240 49 44 12,7
3 G 6 13,4 315 63 56 8,45
3 G 10 14,8 450 86 73 4,89
3 x 16 16,8 645 100 84 2,68
3 x 25 21,4 1.020 127 107 1,73
3 x 35 23,8 1.345 158 129 1,23
3 x 50 27,2 1.825 192 153 0,86
3 x 70 30,3 2.470 246 188 0,603
3 x 16 + 1 x 10 19,1 800 100 84 2,68
3 x 25 + 1 x 16 22,5 1.165 127 107 1,73
3 x 35 + 1 x 16 24,4 1.480 158 129 1,23
3 x 50 + 1 x 25 28,6 2.050 192 153 0,86
3 x 70 + 1 x 35 32,9 2.815 246 188 0,603
3 x 95 + 1 x 50 37,1 3.690 298 226 0,457
3 x 120 + 1 x 70 40,8 4.700 346 257 0,357
3 x 150 + 1 x 70 45,9 5.725 399 287 0,286
3 x 185 + 1 x 95 51,4 7.000 456 324 0,235
3 x 240 + 1 x 120 58,6 9.185 538 375 0,178
3 x 300 61 10.180 621 419 0,142
4 G 1,5 11,7 185 23 23 29,3
4 G 2,5 12,2 225 32 30 17,7
4 G 4 13,2 290 42 39 11
4 G 6 14,7 385 54 49 7,32
4 G 10 16,3 565 75 65 4,23
4 x 16 18,8 815 100 84 2,68
4 x 25 23,8 1.275 127 107 1,73
4 x 35 25,9 1.700 158 129 1,23
4 x 50 30,1 2.310 192 153 0,86
4 x 70 34,8 3.185 246 188 0,603
4 x 95 39,9 4.184 298 226 0,457
4 x 120 44,8 5.305 346 257 0,357
4 x 150 49,3 6.548 399 287 0,286
4 x 185 54,8 7.965 456 324 0,235
4 x 240 31,7 10.370 538 375 0,178
4 x 300 68 13.055 621 419 0,142
5 G 1,5 13,1 235 23 23 29,3
5 G 2,5 14,4 300 32 30 17,7
5 G 4 14,8 360 42 39 11
5 G 6 16,3 470 54 49 7,32
5 G 10 18 685 75 65 4,23
5 G 16 20,9 1.000 100 84 2,68
5 G 25 25,9 1.550 127 107 1,73
5 G 35 28,3 2.050 158 129 1,23
5 G 50 33,7 2.840 192 153 0,86
5 G 70 38,6 3.905 246 188 0,603
5 G 95 43,5 5.080 298 226 0,457
5 G 120 19,5 6.395 346 257 0,357
5 G 150 55,1 7.935 399 287 0,286
5 G 185 61,1 9.665 456 324 0,235
5 G 240 68,8 12.620 538 375 0,178

1 Reference method F for single-core and method E for multicore cables according to IEC 60364-5-52 in open air at 30°C ambient temperature.
2 Reference method D2 according to IEC 60364-5-52. Directly buried at 0,7 m depth with soil thermal resistivity of 2,5 K·m/W and 20°C of ground temperature.
3 At maximum service temperature and cosj=1.
For cables having 2 and 3 conductors up to 10 mm2 it is supposed a single-phase circuit. For the rest of the cables, it is supposed a three-phase circuit.
