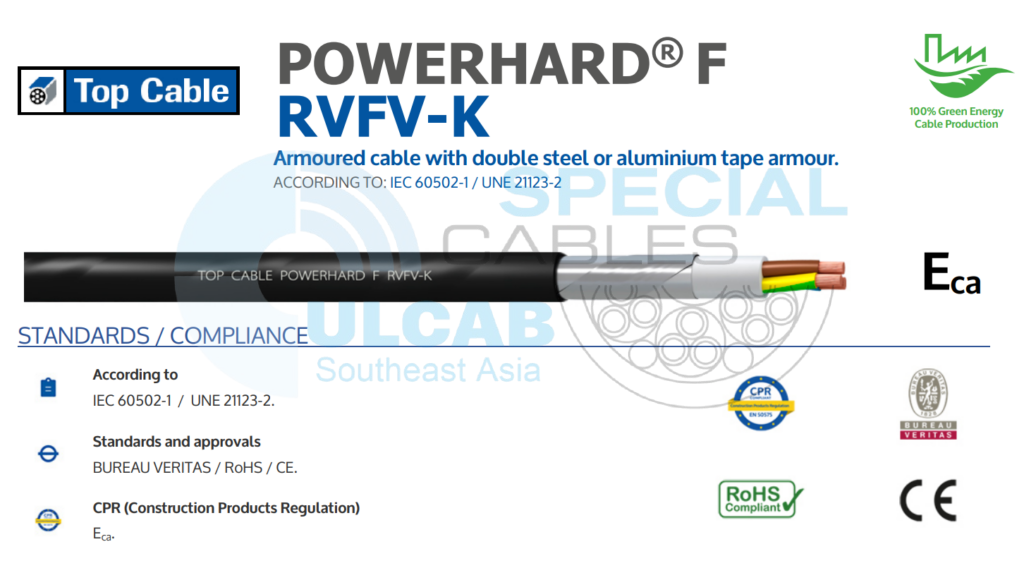

POWERHARD® F RVFV-K
Armoured cable with double steel or aluminium tape armour. / Cáp bọc thép với lớp giáp băng đôi bằng thép hoặc nhôm.

Hãng sản xuất: TOP CABLE
Xuất Xứ: Spain

POWERHARD F RVFV-K AST/DST cable is especially suitable for fixed installations that may be subject to mechanical aggression. It is highly recommended for use in installations where the presence of rodents could imply a threat to the cable (such as warehouses, production plants and agricultural facilities). At the same time, its use is recommended for street lighting installations.

POWERHARD F RVFV-K AST/DST cable performance

Electrical performance

LOW VOLTAGE  0,6/1kV

Standard

IEC 60502-1 / UNE 21123-2

Approvals

BUREAU VERITAS / CE / RoHS

CPR Construction Product Regulation

Eca

Thermal performance

Maximum conductor temperature: 90ºC.

Maximum short-circuit temperature: 250ºC (max. 5 s).

Minimum installation and handling temperature: 0ºC.

Minimum service temperature: -40ºC (fixed and protected installations).

Fire performance

Flame non-propagation based on EN 60332-1 and IEC 60332-1.

Reduced halogen emission. Chlorine <15%.

Reaction to fire CPR: Eca, according to EN 50575.

Mechanical performance

Minimum bending radius: x10 cable diameter.

Impact resistance: AG4 High severity.

Rodent proof.

Environmental performance

Chemical & Oil resistance: Good

UV Resistant: UNE 211605.

Water resistance: AD7 Immersion.

Other

Meter by meter marking.

Installation conditions

Open Air.

Buried.

In conduit.

Applications

Industrial use.

POWERHARD F RVFV-K AST/DST cable design

Conductor

Electrolytic copper, class 5 (flexible), based on EN 60228 and IEC 60228.

Insulation

Cross-linked polyethylene insulation type DIX-3 according to UNE-HD 603 and type XLPE according to IEC 60502-1. The standard identification according to HD 308 is:

1 x Natural

2 x Blue + Brown

3 G Blue + Brown + Green/yellow

3 x  Brown + Black + Grey

3 x + 1 x  Brown + Black + Grey + Blue (reduced cross-section)

4 G  Brown + Black + Grey + Green/yellow

4 x  Brown + Black + Grey + Blue

5 G Brown + Black + Grey + Blue + Green/yellow

6 G or more   Black numbered + Green/yellow.

Separaton sheath

PVC typeDMV-18 according to UNE-HD 603 and type ST2 according to IEC 60502-1.

Armour

Double steel or aluminium tape armour. Aluminium armour is used in single-core cables to avoid parasite currents that may overheat the cable. Steel tape is used in the multicore cables.

Outer sheath

Flexible PVC outer sheath type DMV18 according to UNE-HD 603 and type ST2 according to IEC 60502-1. Black color.

TOP CABLE POWERHARD® F RVFV-K

Cross-section
(mm2) 		 Diameter
(mm) 		 Weight
(Kg/km)		 Open air
(A) 1		 Buried
(A) 2		 Voltage drop
(V/A · km) 3
1 x 16 14,4 370 124 100 3,08
1 x 25 16 485 161 129 1,98
1 x 35 17,1 595 200 155 1,41
1 x 50 18,6 730 242 183 0,984
1 x 70 20,3 960 310 225 0,639
1 x 95 22,4 1.255 377 270 0,525
1 x 120 24,4 1.510 437 306 0,41
1 x 150 26,3 1.810 504 343 0,328
1 x 185 28,3 2.215 575 387 0,27
1 x 240 31,3 2.805 679 448 0,204
1 x 300 34 3.420 783 502 0,163
1 x 400 38,6 4.225 930 592 0,123
1 x 500 42,3 5.330 1.070 670 0,097
2 x 1,5 12,3 225 26 27 33,9
2 x 2,5 13,2 270 36 35 20,3
2 x 4 14,1 320 49 46 12,6
2 x 6 15,7 420 63 58 8,41
2 x 10 17,1 530 86 77 4,87
2 x 16 18,6 690 115 100 3,08
2 x 25 21,8 960 149 129 1,98
3 G 1,5 12,8 255 26 27 33,9
3 G 2,5 13,8 300 36 35 20,3
3 x 4 15,1 380 49 46 12,6
3 x 6 16,4 485 63 58 8,41
3 x 10 17,8 630 86 77 4,87
3 x 16 19,6 845 115 100 3,08
3 x 25 23,9 1.270 149 129 1,98
3 x 35 26,2 1.630 185 155 1,41
3 x 50 29,8 2.105 225 183 0,984
3 x 70 33,3 2.755 289 225 0,639
3 x 95 40,1 3.960 352 270 0,525
3 x 16 + 1 x 10 20,5 960 115 100 3,08
3 x 25 + 1 x 16 25 1.355 149 129 1,98
3 x 35 + 1 x 16 27,3 1.695 185 155 1,41
3 x 50 + 1 x 25 31,5 2.315 225 183 0,984
3 x 70 + 1 x 35 36 3.120 289 225 0,639
3 x 95 + 1 x 50 41,6 4.425 352 270 0,525
3 x 120 + 1 x 70 46,8 5.895 410 306 0,41
3 x 150 + 1 x 70 51,5 7.005 473 343 0,328
3 x 185 + 1 x 95 56,5 8.730 542 387 0,27
3 x 240 + 1 x 120 63,4 11.040 641 448 0,204
4 G 1,5 13,7 285 26 27 33,9
4 G 2,5 14,6 345 36 35 20,3
4 x 4 16,1 440 49 46 12,6
4 x 6 17,2 560 63 58 8,41
4 x 10 18,9 750 86 77 4,87
4 x 16 21 1.025 115 100 3,08
4 x 25 26 1.550 149 129 1,98
4 x 35 28,8 2.050 185 155 1,41
4 x 50 32,8 2.645 225 183 0,984
4 x 70 39,9 3.900 289 225 0,639
4 x 95 43,8 4.895 352 270 0,525
4 x 120 49,2 6.330 410 306 0,41
4 x 150 54,8 7.800 473 343 0,328
4 x 185 60,3 9.360 542 387 0,27
4 x 240 67,4 12.100 641 448 0,204
5 G 1,5 14,3 315 26 27 33,9
5 G 2,5 15,6 395 36 35 20,3
5 G 4 17 500 49 46 12,6
5 G 6 18,6 625 63 58 8,41
5 G 10 20,7 900 86 77 4,87
5 G 16 23,1 1.245 115 100 3,08
5 G 25 28,5 1.785 149 129 1,98
5 G 35 31,5 2.355 185 155 1,41
5 G 50 37,1 3.255 225 183 0,984
5 G 70 42,5 4.725 289 225 0,639
5 G 95 47,9 6.065 352 270 0,525
5 G 120 53,5 7.580 410 306 0,41
6 G 1,5 14,3 325 26 27 29,5
6 G 2,5 15,9 420 36 35 17,7
6 G 4 17,5 540 49 46 11
7 G 1,5 14,1 335 26 27 33,9
7 G 2,5 15,6 430 36 35 20,3
7 G 4 17,3 565 49 46 12,6
10 G 1,5 16,4 435 26 27 33,9
10 G 2,5 17,7 555 36 35 20,3
12 G 1,5 17,1 480 26 27 33,9
12 G 2,5 18,8 620 36 35 20,3
12 G 4 22,4 880 49 46 12,6
14 G 1,5 18,6 545 26 27 29,5
14 G 2,5 20,8 725 36 35 17,7
16 G 1,5 19,3 600 26 27 29,5
16 G 2,5 21,3 785 36 35 17,7
19 G 1,5 20 660 26 27 33,9
19 G 2,5 22,5 890 36 35 20,3
19 G 4 25,9 1.230 49 46 12,6
24 G 1,5 22 775 26 27 33,9
24 G 2,5 24,5 1.045 36 35 20,3
24 G 4 30 1.510 49 46 12,6
27 G 1,5 23,4 850 26 27 33,9
27 G 2,5 27 1.170 36 35 20,3
37 G 1,5 25,9 1.065 26 27 33,9
37 G 2,5 29,4 1.465 36 35 20,3
61 G 1,5 36,9 2.285 26 27 33,9

1 Reference method F for single-core and method E for multicore cables according to IEC 60364-5-52 in open air at 30°C ambient temperature.
2 Reference method D2 according to IEC 60364-5-52. Directly buried at 0,7 m depth with soil thermal resistivity of 2,5 K·m/W and 20°C of ground temperature.
3 At maximum service temperature and cosj=1.
For all cables is supposed a single-phase circuit.
