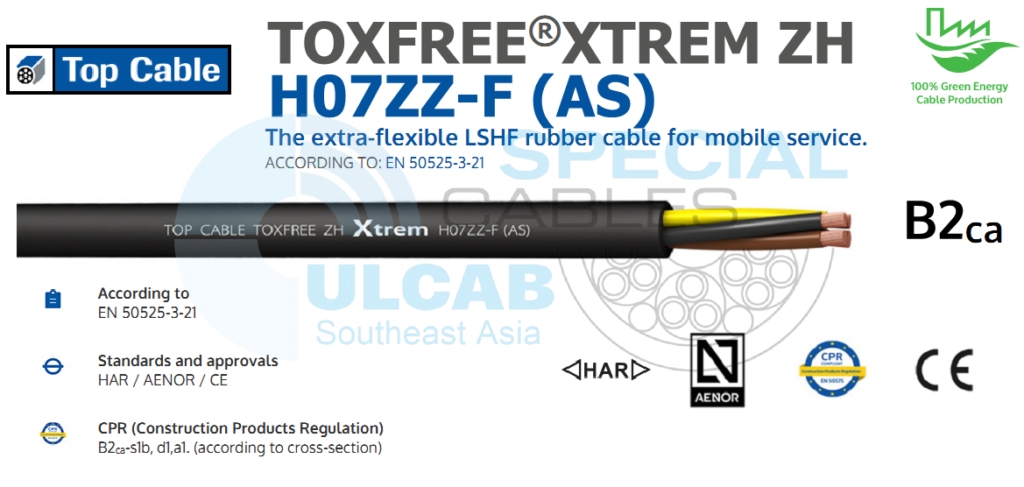

TOP CABLE TOXFREE®XTREM ZH H07ZZ-F (AS)
The extra-flexible LSZH rubber cable for mobile service. / Cáp cao su LSZH cực kỳ linh hoạt dành cho dịch vụ di động.
Hãng sản xuất: TOP CABLE
Xuất Xứ: Spain
- Tiêu chuẩn: EN 50525-3-21
- Tiêu chuẩn và phê duyệt: AENOR / HAR / CE / UKCA
- Quy chuẩn sản phẩm xây dựng (CPR): B2ca-s2b, d1, a1 (theo mặt cắt ngang)
- Ngọn lửa không lan truyền dựa trên EN 60332-1 và IEC 60332-1.
- Lửa không lan truyền dựa trên EN 60332-3 và IEC 60332-3.
- Phát thải khói thấp dựa trên EN 61034 và IEC 61034: Độ truyền ánh sáng > 60%
- Phát thải khí ăn mòn thấp dựa trên UNE-EN 60754-2 và IEC 60754-2.
- Không chứa halogen theo EN 60754-1/IEC 60754-1.
- Phản ứng cháy CPR: B2ca-s1b, d1, a1 hoặc Cca-s1b, d2, a1 theo EN 50575.
- Bán kính uốn tối thiểu:
Đường kính cáp 3x <12 mm.
Đường kính cáp 4x ≥12 mm. - Khả năng chống va đập: AG2 Mức độ nghiêm trọng trung bình.
- Kháng hóa chất & dầu.
- Khả năng chống dầu mỡ và dầu khoáng.
- Khả năng chống nước: Ngâm AD7.
- Dây dẫn: Đồng ủ điện phân, loại 5 (linh hoạt), dựa trên EN 60228 và IEC 60228.
- Vỏ ngoài: Cao su không khói halogen (LSHF) loại EM8 thấp theo EN 50363-6. Màu đen.
- Điện áp: 450/750 V
- Nhiệt độ dây dẫn tối đa: 90°C.
Nhiệt độ ngắn mạch tối đa: 250°C (tối đa 5 giây).
Nhiệt độ sử dụng tối thiểu: -40°C (cài đặt cố định và được bảo vệ).
MÔ TẢ SẢN PHẨM
TOXFREE ZH Xtrem H07ZZ-F (AS) là cáp linh hoạt dành cho dịch vụ di động, thích hợp cho việc lắp đặt ở những nơi yêu cầu ít khói và không khói halogen trong điều kiện cháy nổ. Thích hợp cho việc lắp đặt ở những nơi cáp phải chịu được ứng suất cơ học trung bình, cho máy móc trong xưởng công nghiệp và nông nghiệp, cho động cơ và máy có thể vận chuyển trên công trường, cho cối xay gió và cho các ứng dụng nông nghiệp.
Hiệu suất cáp TOXFREE ZH XTREM H07ZZ-F (AS)
Hiệu suất điện
ĐIỆN ÁP THẤP 450/750 V
Tiêu chuẩn
EN 50525-3-21
Tiêu chuẩn và phê duyệt: AENOR / HAR / CE / UKCA
Quy chuẩn sản phẩm xây dựng (CPR): B2ca-s2b, d1, a1 (theo mặt cắt ngang)
Hiệu suất nhiệt
Nhiệt độ dây dẫn tối đa: 90°C.
Nhiệt độ ngắn mạch tối đa: 250°C (tối đa 5 giây).
Nhiệt độ sử dụng tối thiểu: -40°C (cài đặt cố định và được bảo vệ).
Hiệu suất chữa cháy
Ngọn lửa không lan truyền dựa trên EN 60332-1 và IEC 60332-1.
Lửa không lan truyền dựa trên EN 60332-3 và IEC 60332-3.
Phát thải khói thấp dựa trên EN 61034 và IEC 61034: Độ truyền ánh sáng > 60%
Phát thải khí ăn mòn thấp dựa trên UNE-EN 60754-2 và IEC 60754-2.
Không chứa halogen theo EN 60754-1/IEC 60754-1.
Phản ứng cháy CPR: B2ca-s1b, d1, a1 hoặc Cca-s1b, d2, a1 theo EN 50575.
Hiệu suất cơ học
Bán kính uốn tối thiểu:
Đường kính cáp 3x <12 mm.
Đường kính cáp 4x ≥12 mm.
Khả năng chống va đập: AG2 Mức độ nghiêm trọng trung bình.
Hiệu suất hóa học
Kháng hóa chất & dầu: Tuyệt vời.
Khả năng chống dầu mỡ và dầu khoáng: Tuyệt vời.
Hiệu suất nước
Khả năng chống nước: Ngâm AD7.
Điều kiện lắp đặt
Không khí cởi mở.
Trong ống dẫn.
Các ứng dụng
Sử dụng công nghiệp.
Sử dụng di động.
Cối xay gió.
Thiết kế cáp TOXFREE ZH XTREM H07ZZ-F (AS)
Dây dẫn: Đồng ủ điện phân, loại 5 (linh hoạt), dựa trên EN 60228 và IEC 60228.
Cách điện: Cao su LSHF loại EI8 theo EN 50363-5.
Việc xác định tiêu chuẩn của dây dẫn cách điện như sau:
1 x Tự nhiên
2 x Xanh + Nâu
3 G Xanh + Nâu + Vàng/Xanh
4 G Nâu + Đen + Xám + Vàng/Xanh
5 G Nâu + Đen + Xám + Xanh + Vàng/Xanh
6 hoặc nhiều hơn Đánh số đen + Vàng/Xanh
Vỏ ngoài: Cao su không khói halogen (LSHF) loại EM8 thấp theo EN 50363-6. Màu đen.
DOWNLOADS
PHÂN PHỐI SẢN PHẨM
Canada | Mexico | United States | Panama | Denmark | Finland | Finland | Norway | Sweden | Austria | Belgium | Czech Republic | Germany | Luxembourg | Netherlands | Slovakia | Switzerland | Estonia | Latvia | Lithuania | Moldova | Poland | Russia | Ukraine | Italy | Portugal | Spain | Hungary | Kazakhstan | Romania | Slovenia | Turkey | France | France | Ireland | United Kingdom | Egypt | South Africa | Bahrain | Iran | Iraq | Jordan | Kuwait | Lebanon | Oman | Pakistan | Qatar | Saudi Arabia | Syria | United Arab Emirates | Yemen | China | Japan | South Korea | Bangladesh | Bhutan | India | Nepal | Sri Lanka | Brunei | Cambodia | Indonesia | Laos | Malaysia | Myanmar | Philippines | Singapore | Thailand | Vietnam | Australia
TOP CABLE TOXFREE®XTREM ZH H07ZZ-F (AS)
| Cross-Section (mm2) |
Diameter (mm) |
Weight (kg/km) |
Fixed Inst. (A) 1 |
Mobile Service (A)2 |
Voltage drop (V/A · km) 3 |
| 1 x 6 | 8,2 | 115 | 53 | 38 | 6,63 |
| 1 x 10 | 9,9 | 180 | 74 | 53 | 3,84 |
| 1 x 16 | 11,2 | 255 | 101 | 71 | 2,43 |
| 1 x 25 | 13,1 | 370 | 135 | 94 | 1,57 |
| 1 x 35 | 14,7 | 485 | 169 | 117 | 1,11 |
| 1 x 50 | 17,1 | 670 | 207 | 148 | 0,776 |
| 1 x 70 | 19,2 | 895 | 268 | 185 | 0,546 |
| 1 x 95 | 21,7 | 1.125 | 328 | 222 | 0,414 |
| 1 x 120 | 23,8 | 1.425 | 383 | 260 | 0,32 |
| 1 x 150 | 26,2 | 1.770 | 444 | 300 | 0,259 |
| 1 x 185 | 28,8 | 2.130 | 510 | 341 | 0,213 |
| 1 x 240 | 32 | 2.735 | 607 | 407 | 0,161 |
| 1 x 300 | 34,9 | 3.360 | 703 | 468 | 0,129 |
| 1 x 630 | 48,8 | 7.055 | 1.088 | 742 | 0,057 |
| 2 x 1 | 8,3 | 95 | 21 | 10 | 45,2 |
| 2 x 1,5 | 8,7 | 110 | 26 | 16 | 31,9 |
| 2 x 2,5 | 10,4 | 160 | 36 | 25 | 18,5 |
| 2 x 4 | 12 | 220 | 49 | 34 | 11,5 |
| 2 x 6 | 13,5 | 290 | 63 | 43 | 7,66 |
| 2 x 10 | 17,8 | 505 | 86 | 60 | 4,43 |
| 2 x 16 | 21,4 | 730 | 115 | 79 | 2,81 |
| 2 x 25 | 25,5 | 1.060 | 149 | 105 | 1,81 |
| 3 G 1 | 8,8 | 110 | 21 | 10 | 45,2 |
| 3 G 1,5 | 9,7 | 140 | 26 | 16 | 30,9 |
| 3 G 2,5 | 11,4 | 200 | 36 | 25 | 18,5 |
| 3 G 4 | 13 | 275 | 49 | 35 | 11,5 |
| 3 G 6 | 14,3 | 352 | 63 | 44 | 7,66 |
| 3 G 10 | 19,8 | 650 | 86 | 62 | 4,43 |
| 3 G 16 | 22,4 | 895 | 115 | 82 | 2,81 |
| 3 G 25 | 26,8 | 1.305 | 149 | 109 | 1,81 |
| 3 G 35 | 29,7 | 1.700 | 185 | 135 | 1,29 |
| 3 G 50 | 35,4 | 2.395 | 225 | 169 | 0,896 |
| 3 G 70 | 39,6 | 3.155 | 289 | 211 | 0,631 |
| 4 G 1 | 9,7 | 135 | 17 | 10 | 39,2 |
| 4 G 1,5 | 10,6 | 170 | 23 | 16 | 26,7 |
| 4 G 2,5 | 12,6 | 245 | 32 | 20 | 16 |
| 4 G 4 | 14,5 | 340 | 42 | 30 | 9,95 |
| 4 G 6 | 16,3 | 460 | 54 | 37 | 6,63 |
| 4 G 10 | 21,3 | 790 | 75 | 52 | 3,84 |
| 4 G 16 | 24,3 | 1.105 | 100 | 69 | 2,43 |
| 4 G 25 | 30,2 | 1.685 | 127 | 92 | 1,57 |
| 4 G 35 | 33,3 | 2.180 | 158 | 114 | 1,11 |
| 4 G 50 | 38,6 | 3.020 | 192 | 143 | 0,776 |
| 4 G 70 | 43,1 | 3.995 | 246 | 178 | 0,546 |
| 4 G 95 | 50,5 | 5.260 | 298 | 210 | 0,414 |
| 5 G 1 | 10,5 | 160 | 17 | 10 | 39,2 |
| 5 G 1,5 | 11,6 | 205 | 23 | 16 | 26,7 |
| 5 G 2,5 | 13,9 | 295 | 32 | 20 | 16 |
| 5 G 4 | 16,3 | 435 | 42 | 30 | 9,95 |
| 5 G 6 | 17,9 | 555 | 54 | 38 | 6,63 |
| 5 G 10 | 23,6 | 975 | 75 | 54 | 3,84 |
| 5 G 16 | 27,3 | 1.380 | 100 | 71 | 2,43 |
| 5 G 25 | 33 | 2.055 | 127 | 94 | 1,57 |
| 5 G 35 | 35,8 | 2.640 | 158 | 114 | 1,11 |
1 Phương pháp tham chiếu F đối với cáp một lõi và phương pháp E đối với cáp nhiều lõi theo IEC60364-5-52 ở ngoài trời ở nhiệt độ môi trường 30°C.
2 Một cáp ngoài trời ở nhiệt độ môi trường 30°C theo EN 50565.
3 Ở nhiệt độ dây dẫn 60°C và cos φ= 1.
Đối với cáp có 2 hoặc 3 lõi, nó được coi là mạch một pha. Đối với các loại cáp còn lại, nó được cho là mạch ba pha.
