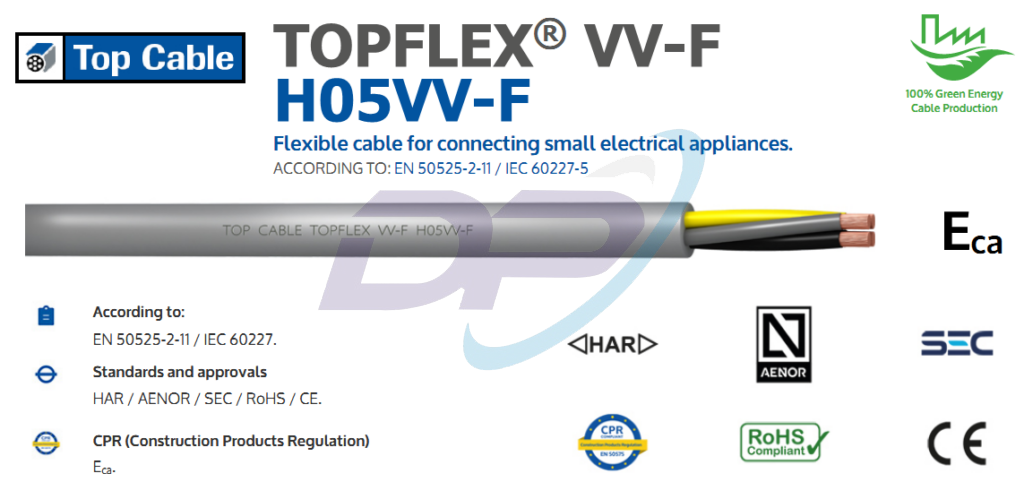

TOP CABLE TOPFLEX® VV-F H05VV-F
Flexible cable for connecting small electrical appliances. / Cáp linh hoạt để kết nối các thiết bị điện nhỏ.
Hãng sản xuất: TOP CABLE
Xuất Xứ: Spain

  • Tiêu chuẩn: EN 50525-2-11 / IEC 60227
  • Phê duyệt: HAR / AENOR / CE / RoHS / GIÂY
  • Quy định về sản phẩm xây dựng CPR: Eca
  • Ngọn lửa không lan truyền dựa trên EN 60332-1 và IEC 60332-1.
  • Giảm phát thải halogen. Clo <15%.
  • Phản ứng với lửa CPR: Eca, theo EN 50575.
  • Bán kính uốn tối thiểu: 3 x cáp Ø (cáp Ø <12 mm2). 4 x cáp Ø (Ø cáp ≥12 mm2).
  • Khả năng chống va đập: AG2 Mức độ nghiêm trọng trung bình.
  • Kháng hóa chất & dầu: Tốt.
  • Khả năng chống nước: Máy bay phản lực AD5.
  • Dây dẫn: Đồng ủ điện phân, loại 5 (linh hoạt), dựa trên EN 60228 và IEC 60228.
  • Cách điện: PVC dẻo loại TI2 theo EN 50363-3.
  • Điện áp thấp: 300/500V
  • Nhiệt độ dây dẫn tối đa: 70°C.
    Nhiệt độ ngắn mạch tối đa: 160°C (tối đa 5 giây).
    Nhiệt độ sử dụng tối thiểu: 5°C.

MÔ TẢ SẢN PHẨM

Cáp TOPFLEX VV-F H05VV-F được thiết kế đặc biệt để kết nối các thiết bị gia dụng nhỏ như máy hút bụi, máy giặt, tủ lạnh, v.v. Nó được khuyến khích lắp đặt trong gia đình và cũng có thể được sử dụng cho các dịch vụ di động nhẹ. Những loại cáp này cũng thích hợp cho các ứng dụng cố định trong đồ nội thất, vách ngăn và trong không gian rỗng của các bộ phận xây dựng đúc sẵn.

Hiệu suất cáp TOPFLEX VV-F H05VV-F

Hiệu suất điện
ĐIỆN ÁP THẤP 300/500V
Tiêu chuẩn:
EN 50525-2-11 / IEC 60227
Phê duyệt: HAR / AENOR / CE / RoHS / GIÂY
Quy định về sản phẩm xây dựng CPR: Eca
Hiệu suất nhiệt
Nhiệt độ dây dẫn tối đa: 70°C.
Nhiệt độ ngắn mạch tối đa: 160°C (tối đa 5 giây).
Nhiệt độ sử dụng tối thiểu: 5°C.
Hiệu suất chữa cháy
Ngọn lửa không lan truyền dựa trên EN 60332-1 và IEC 60332-1.
Giảm phát thải halogen. Clo <15%.
Phản ứng với lửa CPR: Eca, theo EN 50575.
Hiệu suất cơ học
Bán kính uốn tối thiểu: 3 x cáp Ø (cáp Ø <12 mm2). 4 x cáp Ø (Ø cáp ≥12 mm2).
Khả năng chống va đập: AG2 Mức độ nghiêm trọng trung bình.
Hiệu suất hóa học
Kháng hóa chất & dầu: Tốt.
Hiệu suất nước
Khả năng chống nước: Máy bay phản lực AD5.
Điều kiện lắp đặt
Không khí cởi mở.
Trong ống dẫn.
Các ứng dụng
Sử dụng di động.
Sử dụng trong nước và xuất khẩu.
Thiết bị gia dụng.
Các thiết bị tạm thời

Thiết kế cáp TOPFLEX VV-F H05VV-F

Dây dẫn: Đồng ủ điện phân, loại 5 (linh hoạt), dựa trên EN 60228 và IEC 60228.
Cách điện: PVC dẻo loại TI2 theo EN 50363-3.
Việc xác định tiêu chuẩn của dây dẫn cách điện theo UNE 21089-1 và HD 308 như sau:
2x Nâu + Xanh
3G Nâu + Xanh + Vàng/xanh
4G Nâu + Đen + Xám + Vàng/xanh
5G Nâu + Đen + Xám + Xanh + Vàng/xanh
Vỏ ngoài: PVC dẻo loại TM2 theo EN 50363-4-1. Màu tiêu chuẩn là xám, trắng và đen. Các màu khác có sẵn theo yêu cầu.

DOWNLOADS

product information (PDF)

PHÂN PHỐI SẢN PHẨM

Canada | Mexico | United States | Panama | Denmark | Finland | Finland | Norway | Sweden | Austria | Belgium | Czech Republic | Germany | Luxembourg | Netherlands | Slovakia | Switzerland | Estonia | Latvia | Lithuania | Moldova | Poland | Russia | Ukraine | Italy | Portugal | Spain | Hungary | Kazakhstan | Romania | Slovenia | Turkey | France | France | Ireland | United Kingdom | Egypt | South Africa | Bahrain | Iran | Iraq | Jordan | Kuwait | Lebanon | Oman | Pakistan | Qatar | Saudi Arabia | Syria | United Arab Emirates | Yemen | China | Japan | South Korea | Bangladesh | Bhutan | India | Nepal | Sri Lanka | Brunei | Cambodia | Indonesia | Laos | Malaysia | Myanmar | Philippines | Singapore | Thailand | Vietnam | Australia

TOP CABLE TOPFLEX® VV-F H05VV-F

Cross-section
(mm2)
Diameter
(mm)
Weight
(Kg/km)
Open air
(A) 1
Voltage drop
(V/A · km) 2
2 x  0,75 6,2 55 6 60,3
2 x  1 6,3 60 10 45,2
2 x  1,5  7,1 80 16 30,9
2 x  2,5 9,1 125 25 18,5
2 x  4 10,6 175 32 11,5
3 G  0,75 6,6 65 6 60,3
3 G 1  6,8 75 10 45,2
3 G  1,5  8 100 16 30,9
3 G  2,5  9,8 155 25 18,5
3 G  4 11,2 215 32 11,5
4 G  0,75  7 75 6 52,2
4 G  1  7,7 90 10 39,2
4 G  1,5 8,9 125 16 26,7
4 G  2,5 10,8 190 20 16
4 G  4 12,3 265 25 9,95
5 G  0,75 8 100 6 52,2
5 G  1 8,3 110 10 39,2
5 G  1,5 10 150 16 26,7
5 G  2,5 11,9 240 20 16
5 G  4 13,9 335 25 9,95

1 Phương pháp tham chiếu E đối với một cáp có độ thông gió thích hợp theo IEC60364-5-52 ở ngoài trời ở nhiệt độ môi trường 30°C.
2 Ở nhiệt độ dây dẫn 60°C và cos φ= 1.
Đối với cáp có 2 hoặc 3 dây dẫn thì được coi là mạch một pha, đối với cáp có 4 hoặc 5 dây dẫn thì được coi là mạch ba pha.
