Dây Cáp Điện & Điều Khiển TOP CABLE FLEXTEL® 140 H05VV5-F | Chính Hãng – Giá Tốt Nhất

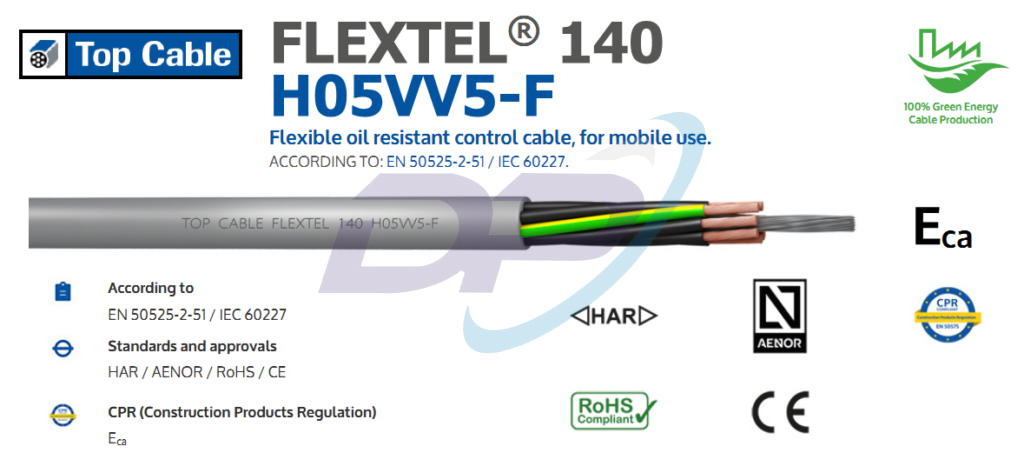

TOP CABLE FLEXTEL® 140 H05VV5-F
Flexible oil resistant control cable, for mobile use. / Cáp điều khiển linh hoạt chịu dầu, sử dụng di động.
Hãng sản xuất: TOP CABLE
Xuất Xứ: Spain
- Tiêu chuẩn: EN 50525-2-51 / IEC 60227
- Phê duyệt: HAR / AENOR / CE / RoHS
- Quy định về sản phẩm xây dựng CPR : Eca
- Ngọn lửa không lan truyền dựa trên EN 60332-1 và IEC 60332-1.
- Phản ứng với lửa CPR: Eca, theo EN 50575.
- Bán kính uốn tối thiểu: 3 x đường kính cáp (tối đa 12 mm). 4 x đường kính cáp (12 mm trở đi).
- Khả năng chống va đập: AG2 Mức độ nghiêm trọng trung bình.
- Kháng hóa chất & dầu: Tuyệt vời.
- Khả năng chống dầu mỡ và dầu khoáng: Tuyệt vời.
- Khả năng chống nước: Máy bay phản lực AD5.
- Dây dẫn: Đồng điện phân, loại 5 (linh hoạt), dựa trên EN 60228 và IEC 60228.
- Vỏ ngoài: Vỏ ngoài bằng nhựa PVC dẻo chịu dầu, màu xám.
- Điện áp thấp: 300/500V
- Nhiệt độ dây dẫn tối đa: 70°C.
Nhiệt độ ngắn mạch tối đa: 160°C (tối đa 5 giây).
Nhiệt độ sử dụng tối thiểu: 5°C.
MÔ TẢ SẢN PHẨM
FLEXTEL 140 H05VV5-F là cáp dành cho hệ thống tín hiệu và điều khiển. Nó đặc biệt thích hợp để kết nối các thiết bị công nghiệp và máy công cụ. Do đặc tính của cáp, cáp được khuyên dùng cho robot và các dịch vụ di động hạng nhẹ. Hợp chất vỏ ngoài vinilic đặc biệt của cáp có khả năng chống chịu đặc biệt với dầu khoáng và các tác nhân hóa học khác. Cáp có thể được cài đặt trong môi trường khô hoặc ẩm ướt.
Hiệu suất cáp FLEXTEL 140 H05VV5-F
Hiệu suất điện
ĐIỆN ÁP THẤP 300/500V
Tiêu chuẩn
EN 50525-2-51 / IEC 60227
Phê duyệt: HAR / AENOR / CE / RoHS
Quy định về sản phẩm xây dựng CPR : Eca
Hiệu suất nhiệt
Nhiệt độ dây dẫn tối đa: 70°C.
Nhiệt độ ngắn mạch tối đa: 160°C (tối đa 5 giây).
Nhiệt độ sử dụng tối thiểu: 5°C.
Hiệu suất chữa cháy
Ngọn lửa không lan truyền dựa trên EN 60332-1 và IEC 60332-1.
Phản ứng với lửa CPR: Eca, theo EN 50575.
Hiệu suất cơ học
Bán kính uốn tối thiểu: 3 x đường kính cáp (tối đa 12 mm). 4 x đường kính cáp (12 mm trở đi).
Khả năng chống va đập: AG2 Mức độ nghiêm trọng trung bình.
Hiệu suất hóa học
Kháng hóa chất & dầu: Tuyệt vời.
Khả năng chống dầu mỡ và dầu khoáng: Tuyệt vời.
Hiệu suất nước
Khả năng chống nước: Máy bay phản lực AD5.
Điều kiện lắp đặt
Không khí cởi mở.
Trong ống dẫn.
Các ứng dụng
Sử dụng công nghiệp.
Sử dụng di động.
Người máy, Robotics.
Thiết kế cáp FLEXTEL 140 H05VV5-F
Dây dẫn: Đồng điện phân, loại 5 (linh hoạt), dựa trên EN 60228 và IEC 60228.
Cách điện: PVC dẻo loại TI2 theo EN 50363-3.
Việc nhận dạng tiêu chuẩn của dây dẫn cách điện theo EN 50334 và HD 308 như sau:
2 x đánh số màu đen
3 dây dẫn trở lên Đánh số màu đen + Xanh/vàng
Vỏ ngoài: Vỏ ngoài bằng nhựa PVC dẻo chịu dầu, màu xám.
DOWNLOADS
PHÂN PHỐI SẢN PHẨM
Canada | Mexico | United States | Panama | Denmark | Finland | Finland | Norway | Sweden | Austria | Belgium | Czech Republic | Germany | Luxembourg | Netherlands | Slovakia | Switzerland | Estonia | Latvia | Lithuania | Moldova | Poland | Russia | Ukraine | Italy | Portugal | Spain | Hungary | Kazakhstan | Romania | Slovenia | Turkey | France | France | Ireland | United Kingdom | Egypt | South Africa | Bahrain | Iran | Iraq | Jordan | Kuwait | Lebanon | Oman | Pakistan | Qatar | Saudi Arabia | Syria | United Arab Emirates | Yemen | China | Japan | South Korea | Bangladesh | Bhutan | India | Nepal | Sri Lanka | Brunei | Cambodia | Indonesia | Laos | Malaysia | Myanmar | Philippines | Singapore | Thailand | Vietnam | Australia
TOP CABLE FLEXTEL® 140 H05VV5-F
| Cross-section (mm2) |
Diameter (mm) |
Weight (Kg/km) |
Open air (A) 1 |
Voltage drop (V/A · km) 2 |
| 2 x 0,75 | 6,2 | 50 | 6 | 60,3 |
| 3 G 0,75 | 6,5 | 60 | 6 | 60,3 |
| 4 G 0,75 | 7 | 75 | 6 | 60,3 |
| 5 G 0,75 | 8 | 95 | 6 | 60,3 |
| 7 G 0,75 | 9,6 | 125 | 6 | 60,3 |
| 8 G 0,75 | 9,6 | 135 | 6 | 60,3 |
| 12 G 0,75 | 11,3 | 190 | 6 | 60,3 |
| 18 G 0,75 | 13,8 | 280 | 6 | 60,3 |
| 27 G 0,75 | 16,5 | 395 | 6 | 60,3 |
| 36 G 0,75 | 19,3 | 510 | 6 | 60,3 |
| 2 x 1 | 6,3 | 55 | 10 | 45,2 |
| 3 G 1 | 6,8 | 70 | 10 | 45,2 |
| 4 G 1 | 7,6 | 90 | 10 | 45,2 |
| 5 G 1 | 8,3 | 105 | 10 | 45,2 |
| 6 G 1 | 9 | 125 | 10 | 45,2 |
| 7 G 1 | 10,1 | 145 | 10 | 45,2 |
| 8 G 1 | 10,1 | 160 | 10 | 45,2 |
| 10 G 1 | 11,2 | 195 | 10 | 45,2 |
| 12 G 1 | 12,1 | 225 | 10 | 45,2 |
| 14 G 1 | 12,6 | 265 | 10 | 45,2 |
| 16 G 1 | 14 | 305 | 10 | 45,2 |
| 18 G 1 | 14,8 | 335 | 10 | 45,2 |
| 24 G 1 | 16,2 | 420 | 10 | 45,2 |
| 27 G 1 | 17,6 | 470 | 10 | 45,2 |
| 30 G 1 | 17,9 | 510 | 10 | 45,2 |
| 33 G 1 | 18,8 | 565 | 10 | 45,2 |
| 36 G 1 | 19,9 | 605 | 10 | 45,2 |
| 44 G 1 | 22,6 | 740 | 10 | 45,2 |
| 52 G 1 | 23,6 | 870 | 10 | 45,2 |
| 60 G 1 | 25,5 | 995 | 10 | 45,2 |
| 2 x 1,5 | 7,1 | 75 | 16 | 30,9 |
| 3 G 1,5 | 8 | 100 | 16 | 30,9 |
| 4 G 1,5 | 8,9 | 125 | 16 | 30,9 |
| 5 G 1,5 | 10 | 155 | 16 | 30,9 |
| 6 G 1,5 | 10,7 | 180 | 16 | 30,9 |
| 7 G 1,5 | 11,9 | 205 | 16 | 30,9 |
| 8 G 1,5 | 11,9 | 225 | 16 | 30,9 |
| 10 G 1,5 | 13,1 | 275 | 16 | 30,9 |
| 12 G 1,5 | 13,8 | 315 | 16 | 30,9 |
| 14 G 1,5 | 15,1 | 365 | 16 | 30,9 |
| 16 G 1,5 | 16,3 | 425 | 16 | 30,9 |
| 18 G 1,5 | 17 | 465 | 16 | 30,9 |
| 24 G 1,5 | 19,6 | 610 | 16 | 30,9 |
| 27 G 1,5 | 20,8 | 670 | 16 | 30,9 |
| 30 G 1,5 | 21,7 | 730 | 16 | 30,9 |
| 33 G 1,5 | 22,7 | 800 | 16 | 30,9 |
| 36 G 1,5 | 23,3 | 875 | 16 | 30,9 |
| 44 G 1,5 | 26 | 1.060 | 16 | 30,9 |
| 52 G 1,5 | 28,1 | 1.240 | 16 | 30,9 |
| 60 G 1,5 | 29,7 | 1.420 | 16 | 30,9 |
| 2 x 2,5 | 9,1 | 120 | 25 | 18,5 |
| 3 G 2,5 | 9,6 | 145 | 25 | 18,5 |
| 4 G 2,5 | 10,8 | 185 | 25 | 18,5 |
| 5 G 2,5 | 12 | 230 | 25 | 18,5 |
| 6 G 2,5 | 12,8 | 265 | 25 | 18,5 |
| 7 G 2,5 | 13,9 | 305 | 25 | 18,5 |
| 8 G 2,5 | 14,3 | 345 | 25 | 18,5 |
| 10 G 2,5 | 15,7 | 415 | 25 | 18,5 |
| 12 G 2,5 | 16,8 | 480 | 25 | 18,5 |
| 14 G 2,5 | 18,5 | 560 | 25 | 18,5 |
| 16 G 2,5 | 19,7 | 650 | 25 | 18,5 |
| 18 G 2,5 | 20,9 | 720 | 25 | 18,5 |
| 24 G 2,5 | 23,5 | 925 | 25 | 18,5 |
| 27 G 2,5 | 25 | 1.025 | 25 | 18,5 |
| 30 G 2,5 | 26,3 | 1.120 | 25 | 18,5 |
| 33 G 2,5 | 27,4 | 1.235 | 25 | 18,5 |
| 44 G 2,5 | 33,2 | 1.630 | 25 | 18,5 |
| 52 G 2,5 | 34,6 | 1.900 | 25 | 18,5 |
| 60 G 2,5 | 37,1 | 2.215 | 25 | 18,5 |
1 Tham chiếu cho một cáp có hệ thống thông gió thích hợp theo EN 50565-1 ngoài trời ở nhiệt độ môi trường 30°C. Đối với tất cả các loại cáp, nó được cho là mạch một pha trong đó không phải tất cả các dây dẫn đều được sạc đầy.
2 Ở nhiệt độ dây dẫn 60°C và cos φ= 1.
