Dây cáp điện và điều khiển tín hiệu truyền thông TAIYO SUNLIGHT SX LF 150V 80°C BLACK được sử dụng dây dẫn bằng đồng ủ thiếc; Size 0.2 – 0.5mm2 (25AWG, 23AWG, 21AWG); Vật liệu cách điện: PVC chịu nhiệt; Chống nhiễu: Lưới bện đồng ủ tráng thiếc + Drain wire; Vỏ ngoài: PVC chống dầu, chịu nhiệt, chống cháy, chống hóa chất, nước, mài mòn, lạnh và mềm. (Vỏ Màu đen), chống cháy UL VW-1 , cUL FT1(1P.3C: FT2), Vật liệu vỏ bọc không di chuyển trên nhựa ABS và PS.

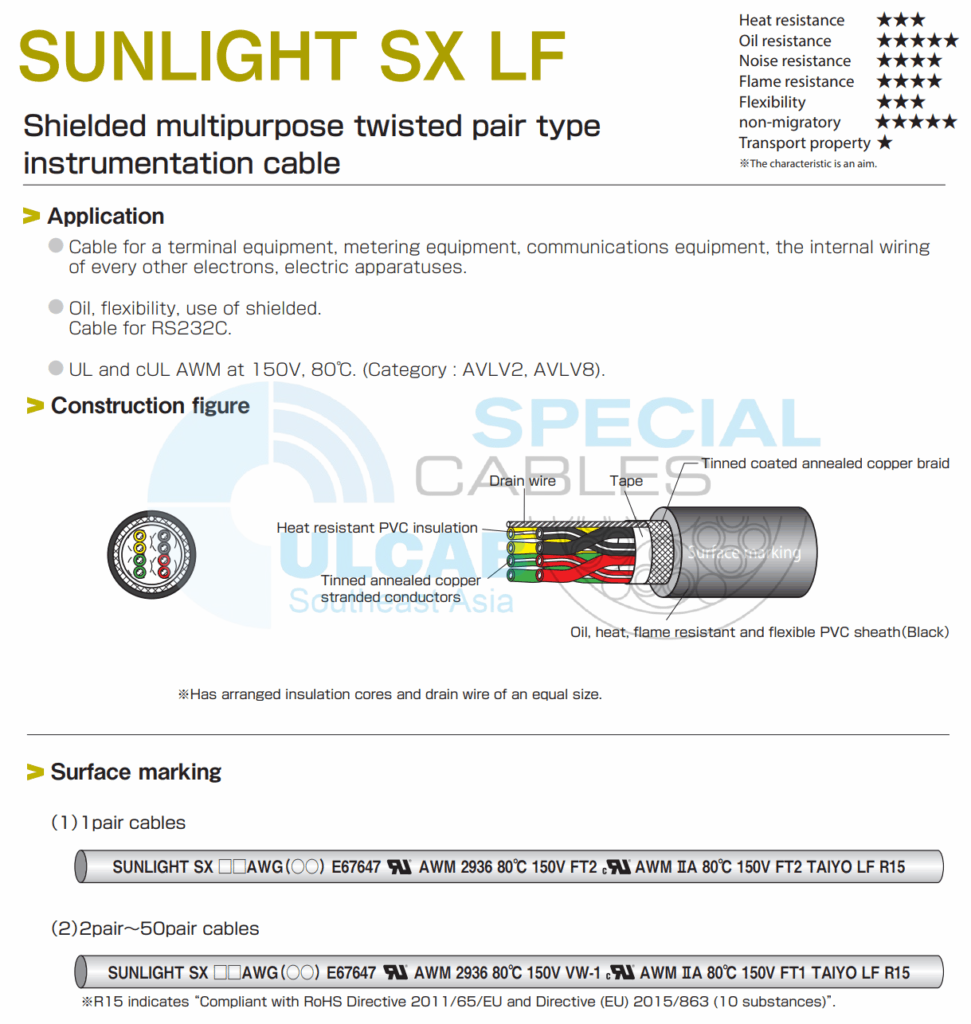

SUNLIGHT SX LF
Shielded multipurpose twisted pair type instrumentation cable/ Cáp đo lường loại xoắn đôi đa năng có vỏ bọc
Hãng sản xuất: TAIYO Cabletec
Xuất Xứ: JAPAN
Heat resistance: ★★★
Oil resistance: ★★★★★
Noise resistance: ★★★★
Flame resistance: ★★★★
Flexibility: ★★★
non-migratory: ★★★★★
Transport property: ★
※The characteristic is an aim.
Application
Cable for a terminal equipment, metering equipment, communications equipment, the internal wiring of every other electrons, electric apparatuses.
Oil, flexibility, use of shielded.Cable for RS232C.
UL and cUL AWM at 150V,80°C(Category:AVLV2,AVLV8).
Feature
Heat resistant PVC for insulation.
Oil, heat, flame retardant and soft PVC for sheath.
Sheath material is non-migratory against ABS and PS resin.
Chemical, water, abrasion, cold resistance PVC for sheath.
Flame resisting : UL VW-1 , cUL FT1(1P.3C: FT2).
With drain wire.
| Certification | UL AWM | cUL AWM |
| Applicable standard | UL 758 | CSA C22.2 No.210 |
| Official symbol | UL STYLE 2936 | CSA AWM ⅡA |
| Voltage rating | 150V | 150V |
| Temperature rating | 80℃ | 80℃ |
| Conductor | UL 758 | CSA C22.2 No.210 |
| Flame rating | 1P／FT2 2P～50P／VW-1 |
1P／FT2 2P～50P／FT1 |
Surface marking
(1) 1 pair cables
SUNLIGHT SX 25AWG (0.2mm2) E67647 RU AWM 2936 80°C 150V FT2 cRU AWM IIA 80°C 150V FT2 TAIYO LF R15
SUNLIGHT SX 23AWG (0.3mm2) E67647 RU AWM 2936 80°C 150V FT2 cRU AWM IIA 80°C 150V FT2 TAIYO LF R15
SUNLIGHT SX 21AWG (0.5mm2) E67647 RU AWM 2936 80°C 150V FT2 cRU AWM IIA 80°C 150V FT2 TAIYO LF R15
(2)2pair~50pair cables
SUNLIGHT SX 25AWG(0.2mm2) E67647 RU AWM 2936 80°C 150V VW-1 cRU AWM IA 80°C 150V FT1 TAIYO LF R15
SUNLIGHT SX 23AWG(0.3mm2) E67647 RU AWM 2936 80°C 150V VW-1 cRU AWM IA 80°C 150V FT1 TAIYO LF R15
SUNLIGHT SX 21AWG(0.5mm2) E67647 RU AWM 2936 80°C 150V VW-1 cRU AWM IA 80°C 150V FT1 TAIYO LF R15
※R15 indicates “Compliant with RoHS Directive 2011/65/EU and Directive (EU) 2015/863 (10 substances)”.

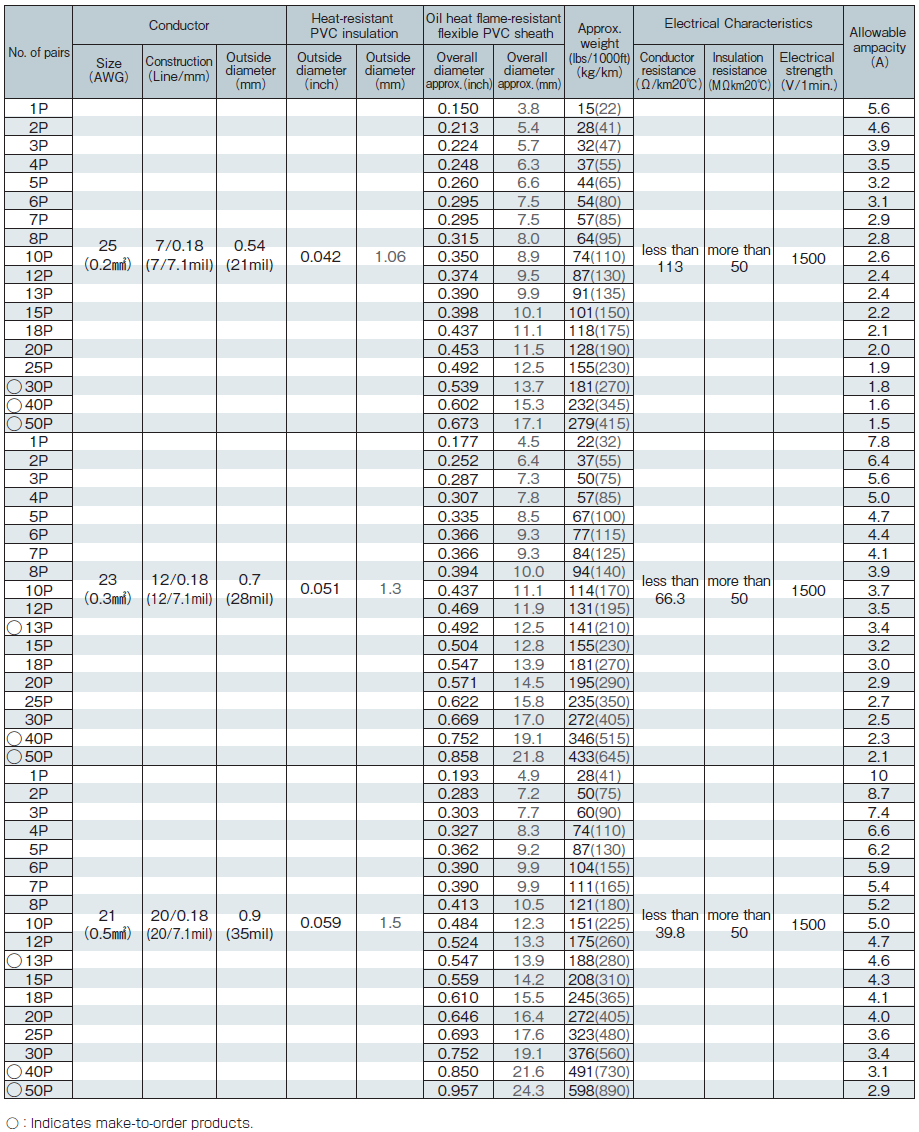

Allowable Ampacity
・The allowable ampacity of this catalog is a value at one in the air construction and the ambient temperature 30°C.
・Allowable ampacity is calculated based on JCS0168.
・Please multiply the following correction coefficient by the ambient temperature.
Adjustment factors (at ambient temperature)
| Ambient temperature (°C) | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | |||
| Adjustment factors | 1.00 | 0.89 | 0.77 | 0.63 | 0.45 | － | － | － |
Electrical property
Capacitance, Characteristic impedance and Delay time are a reference value, not the guarantee value
| Size （ｍ㎡） |
Conductor resistance （20℃Ω/km） |
Dielectric withstand voltage （V/min.） |
Conductor resistance （20℃MΩ-km） |
Capacitance （1kHz approx.nF/km） |
Characteristic impedance （10MHz approx.Ω） |
Delay time （approx.ns/m） |
| 25（0.2mm²） | less than 113 | 1500 | more than 50 | 110 | 70 | 6 |
| 23（0.3mm²） | less than 66.3 | 1500 | more than 50 | 110 | 70 | 6 |
| 21（0.5mm²） | less than 39.8 | 1500 | more than 50 | 110 | 70 | 6 |
