Dây cáp điện và điều khiển tín hiệu truyền thông TAIYO SUNLIGHT DX LF 150V 80°C BLACK được sử dụng dây dẫn bằng đồng ủ thiếc; Size 0.2 – 0.5mm2 (25AWG, 23AWG, 21AWG); Vật liệu cách điện: PVC chịu nhiệt; Vỏ ngoài: PVC chống dầu, chịu nhiệt, chống cháy, chống hóa chất, nước, mài mòn, lạnh và mềm. (Vỏ Màu đen), Chống cháy: UL VW-1, cUL FT1 (1P&3C: FT2), Vật liệu vỏ bọc không di chuyển trên nhựa ABS và PS.
SUNLIGHT DX LF
Multipurpose twisted pair type instrumentation cable/ Cáp đo lường loại xoắn đôi đa năng
Hãng sản xuất: TAIYO Cabletec
Xuất Xứ: JAPAN
Heat resistance: ★★★
Oil resistance: ★★★★★
Noise resistance: ★★
Flame resistance: ★★★★
Flexibility: ★★★
non-migratory: ★★★★★
Transport property: ★
※The characteristic is an aim.
Application
Cable for a terminal equipment, metering equipment, communications equipment, the internal wiring of every other electrons, electric apparatuses.
Oil, flexibility of use.Cable for RS232C.
UL and cUL AWM at 150V, 80°C.(Category:AVLV2,AVLV8)

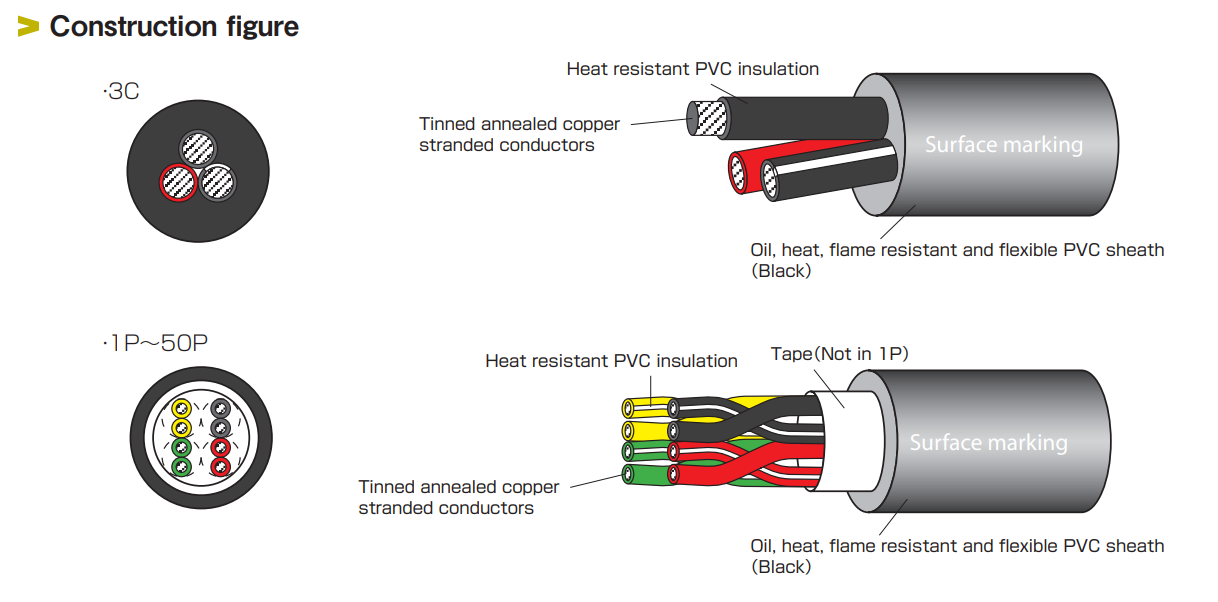

Feature
Heat resistant PVC for insulation.
Oil, heat, flame retardant and soft PVC for sheath.
Sheath material is non-migratory against ABS and PS resin.
Chemical, water, abrasion, cold resistance PVC for sheath.
Flame resisting : UL VW-1 , cUL FT1(1P&3C: FT2).
| Certification | UL AWM | cUL AWM |
| Applicable standard | UL 758 | CSA C22.2 No.210 |
| Official symbol | UL STYLE 2936 | CSA AWM ⅡA |
| Voltage rating | 150V | 150V |
| Temperature rating | 80℃ | 80℃ |
| Conductor | UL 758 | CSA C22.2 No.210 |
| Flame rating | 1P／FT2 2P～50P／VW-1 |
1P／FT2 2P～50P／FT1 |
Surface marking
(1)1 pair, 3core cables
SUNLIGHT DX 25AWG (0.2mm2) 67647 RU AWM 2936 80°C 150V FT2 cRU AWM IIA 80°C 150V FT2 TAIYO LF R15
SUNLIGHT DX 23AWG (0.3mm2) 67647 RU AWM 2936 80°C 150V FT2 cRU AWM IIA 80°C 150V FT2 TAIYO LF R15
SUNLIGHT DX 21AWG (0.5mm2) 67647 RU AWM 2936 80°C 150V FT2 cRU AWM IIA 80°C 150V FT2 TAIYO LF R15
(2)2pair~50pair cables
SUNLIGHT DX 25AWG (0.2mm2) E67647 RU AWM 2936 80°C 150V VW-1 cRU AWM IIA 80°C 150V FT1 TAIYO LF R15
SUNLIGHT DX 23AWG (0.3mm2) E67647 RU AWM 2936 80°C 150V VW-1 cRU AWM IIA 80°C 150V FT1 TAIYO LF R15
SUNLIGHT DX 21AWG (0.5mm2) E67647 RU AWM 2936 80°C 150V VW-1 cRU AWM IIA 80°C 150V FT1 TAIYO LF R15
※R15 indicates “Compliant with RoHS Directive 2011/65/EU and Directive (EU) 2015/863 (10 substances)”.
Allowable Ampacity
・The allowable ampacity of this catalog is a value at one in the air construction and the ambient temperature 30℃.
・Allowable ampacity is calculated based on JCS0168.
・Please multiply the following correction coefficient by the ambient temperature.
●Adjustment factors（at ambient temperature）
| Ambient temperature (°C) | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | |||
| Adjustment factors | 1.00 | 0.89 | 0.77 | 0.63 | 0.45 | － | － | － |
Electrical property
Capacitance, Characteristic impedance and Delay time are a reference value, not the guarantee value.
| Size （ｍ㎡） |
Conductor resistance （20℃Ω/km） |
Dielectric withstand voltage （V/min.） |
Conductor resistance （20℃MΩ-km） |
Capacitance （1kHz approx.nF/km） |
Characteristic impedance （10MHz approx.Ω） |
Delay time （approx.ns/m） |
| 25（0.2mm²） | less than 113 | 1500 | more than 50 | 110 | 70 | 6 |
| 23（0.3mm²） | less than 66.3 | 1500 | more than 50 | 110 | 70 | 6 |
| 21（0.5mm²） | less than 39.8 | 1500 | more than 50 | 110 | 70 | 6 |
