Cáp Lõi Đơn TOP CABLE TOXFREE® ZH H07Z1-U/R (AS) | Chính Hãng – Giá Tốt Nhất

Cáp Lõi Đơn TOP CABLE TOXFREE® ZH H07Z1-U/R (AS) | Chính Hãng – Giá Tốt Nhất

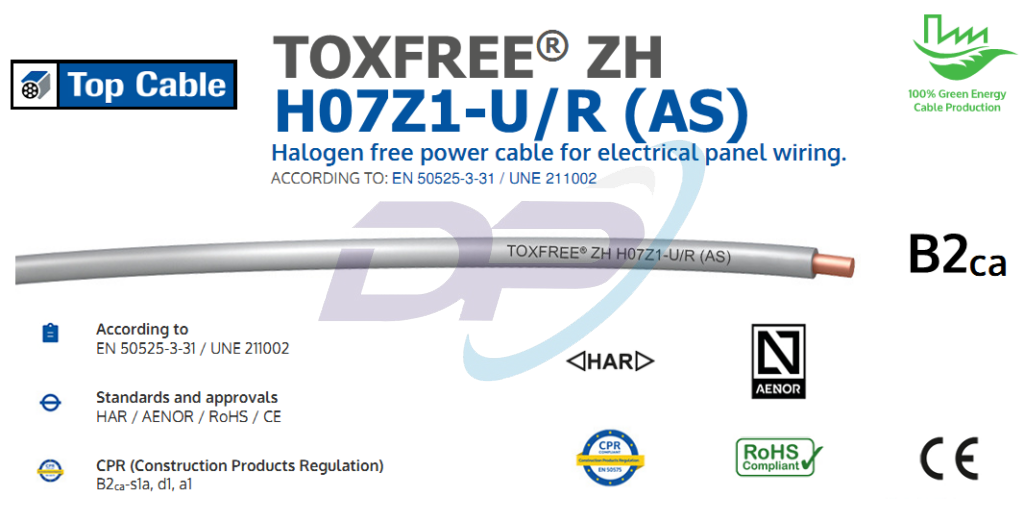

TOP CABLE TOXFREE® ZH H07Z1-U/R (AS)
Halogen free power cable for electrical panel wiring. / Cáp nguồn không chứa halogen để nối dây bảng điện.
Hãng sản xuất: TOP CABLE
Xuất Xứ: Spain

  • Theo: EN 50525-3-31 / UNE 211002
  • Tiêu chuẩn và phê duyệt: HAR/AENOR/RoHS/CE
  • CPR (Quy định về sản phẩm xây dựng): B2ca-s1a, d1, a1
  • Ngọn lửa không lan truyền theo EN 60332-1/IEC 60332-1.
  • Cháy không lan truyền theo EN 60332-3/IEC 60332-3 và EN 50399.
  • Phản ứng cháy CPR: B2ca-s1a, d1, a1, theo EN 50575.
  • LSHF (Không chứa halogen ít khói) theo EN 60754-1 / IEC 60754-1.
  • Phát thải khói thấp theo EN 61034/IEC 61034: Độ truyền ánh sáng > 80%.
  • Phát thải khí ăn mòn thấp theo EN 60754-2/IEC 60754-2.
  • Bán kính uốn tối thiểu: đường kính cáp 5x.
  • Kháng hóa chất & dầu: Chấp nhận được.
  • Dây dẫn: Dây dẫn bằng đồng ủ điện phân loại 1 (H07Z1-U) hoặc loại 2 (H07Z1-R) theo EN 60228 và IEC 60228.
  • Cách nhiệt: Cách nhiệt bằng polyolefin, không chứa halogen và ít khói trong điều kiện cháy, loại TIZ1 theo UNE 211002 và loại TI7 theo EN 50363-7.
  • Điện áp thấp: 450/750 V.
  • Nhiệt độ sử dụng tối đa: 70°C.
    Nhiệt độ ngắn mạch tối đa: 160°C (tối đa 5 giây).
    Nhiệt độ sử dụng tối thiểu: -40°C (cài đặt cố định và được bảo vệ).

MÔ TẢ SẢN PHẨM

Toxfree® ZH H07Z1-U/R Type 2 là cáp an toàn LSHF. Trong trường hợp hỏa hoạn, nó không thải ra khí độc, cũng không thải ra khí ăn mòn, tránh mọi thiệt hại có thể xảy ra đối với con người hoặc thiết bị điện tử. Vì những lý do này, nó rất được khuyến khích sử dụng ở những nơi công cộng như: bệnh viện, trường học, bảo tàng, sân bay, bến xe buýt, trung tâm mua sắm, văn phòng, phòng thí nghiệm, v.v.

Hiệu suất cáp TOXFREE® ZH H07Z1-U/R (AS)

Hiệu suất điện
Điện áp thấp: 450/750 V.
Tiêu chuẩn
Theo: EN 50525-3-31 / UNE 211002
Tiêu chuẩn và phê duyệt: HAR/AENOR/RoHS/CE
CPR (Quy định về sản phẩm xây dựng): B2ca-s1a, d1, a1
Hiệu suất nhiệt
Nhiệt độ sử dụng tối đa: 70°C.
Nhiệt độ ngắn mạch tối đa: 160°C (tối đa 5 giây).
Nhiệt độ sử dụng tối thiểu: -40°C (cài đặt cố định và được bảo vệ).
Hiệu suất chữa cháy
Ngọn lửa không lan truyền theo EN 60332-1/IEC 60332-1.
Cháy không lan truyền theo EN 60332-3/IEC 60332-3 và EN 50399.
Phản ứng cháy CPR: B2ca-s1a, d1, a1, theo EN 50575.
LSHF (Không chứa halogen ít khói) theo EN 60754-1 / IEC 60754-1.
Phát thải khói thấp theo EN 61034/IEC 61034: Độ truyền ánh sáng > 80%.
Phát thải khí ăn mòn thấp theo EN 60754-2/IEC 60754-2.
Hiệu suất cơ học
Bán kính uốn tối thiểu: đường kính cáp 5x.
Hiệu suất môi trường
Kháng hóa chất & dầu: Chấp nhận được.
Cài đặt điều kiện
Trong đường ống.
Các ứng dụng
Sử dụng trong nước và xuất khẩu.
Di chuyển bảng điện.
Nơi công cộng.

Thiết kế cáp TOXFREE® ZH H07Z1-U/R (AS)

Dây dẫn: Dây dẫn bằng đồng ủ điện phân loại 1 (H07Z1-U) hoặc loại 2 (H07Z1-R) theo EN 60228 và IEC 60228.
Cách nhiệt: Cách nhiệt bằng polyolefin, không chứa halogen và ít khói trong điều kiện cháy, loại TIZ1 theo UNE 211002 và loại TI7 theo EN 50363-7.

Việc xác định tiêu chuẩn của dây dẫn cách điện như sau:

Vỏ Mầu: Blue – Xanh lam (RAL 5015) ; Brown – Nâu (RAL 8003) ; Black – Đen (RAL 9005) ; Red – Đỏ (RAL 3000) ; Green/Yellow – Xanh lục/vàng (RAL 1021 / RAL 6018) ; Grey – Xám (RAL 7000) ; Dark Blue – Xanh đậm (RAL 5010) ; White – Trắng (RAL 9010) ; Orange – Cam (RAL 2003) ; Purple – Tím (RAL 4005) ; Pink – Hồng (RAL 3015) ; Yellow – Vàng (RAL 1021) ; Green – Xanh lá (RAL 6018) ; Beige – Be (RAL 1001) .

DOWNLOADS

product information (PDF)

PHÂN PHỐI SẢN PHẨM

Canada | Mexico | United States | Panama | Denmark | Finland | Finland | Norway | Sweden | Austria | Belgium | Czech Republic | Germany | Luxembourg | Netherlands | Slovakia | Switzerland | Estonia | Latvia | Lithuania | Moldova | Poland | Russia | Ukraine | Italy | Portugal | Spain | Hungary | Kazakhstan | Romania | Slovenia | Turkey | France | France | Ireland | United Kingdom | Egypt | South Africa | Bahrain | Iran | Iraq | Jordan | Kuwait | Lebanon | Oman | Pakistan | Qatar | Saudi Arabia | Syria | United Arab Emirates | Yemen | China | Japan | South Korea | Bangladesh | Bhutan | India | Nepal | Sri Lanka | Brunei | Cambodia | Indonesia | Laos | Malaysia | Myanmar | Philippines | Singapore | Thailand | Vietnam | Australia

TOP CABLE TOXFREE® ZH H07Z1-U/R (AS)

Cross-section
(mm2)
Diameter
(mm)
Weight
(Kg/km)
In conduit
2 cond.
(A) 1
In conduit
3 cond.
(A) 1
Voltage drop
(V/A · km) 2
1 x 1,5  2,8 20 17,5 15,5 31,9
1 x 2,5  3,3 30 24 21 19,2
1 x 4  3,8 45 32 28 11,9
1 x 6 (*)   4,7 70 41 36 7,92
1 x 10 (*)  5,8 110 57 50 4,58
1 x 16 (*)  6,7 165 76 68 2,9

1 Phương pháp tham khảo B1 đối với hai và ba dây dẫn mang tải được lắp đặt trong ống dẫn trên tường theo IEC60364-5-52 ở ngoài trời ở nhiệt độ môi trường 30°C.
2 Ở nhiệt độ làm việc tối đa, cosϕ=1.và mạch một pha.
