Dây cáp điện và điều khiển tín hiệu TAIYO UE/STO-SB(N)/TC LF 600V 105°C BLACK được sử dụng dây dẫn bằng đồng ủ; Size: 0.75 – 30mm2; Vật liệu cách điện: PVC chịu dầu và nhiệt; Chống nhiễu: Lưới đồng bện mạ thiếc; Vỏ ngoài: PVC chịu dầu, chịu nhiệt và mềm dẻo. Đạt Thử nghiệm ngọn lửa khay dọc của UL (Vỏ màu đen).

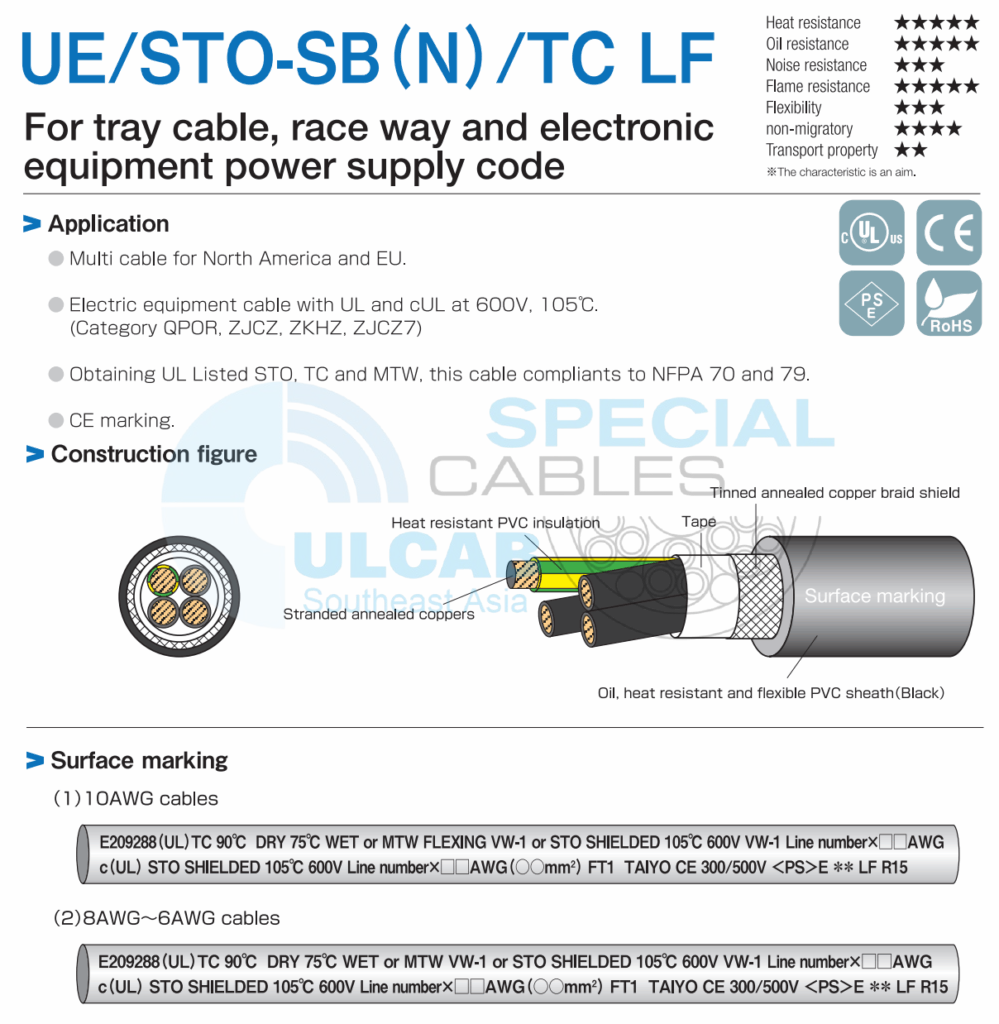

UE/STO-SB(N)/TC LF
For tray cable, raceway and electronic equipment power supply cord/ Đối với cáp khay, máng và dây nguồn thiết bị điện tử
Hãng sản xuất: TAIYO Cabletec
Xuất Xứ: JAPAN
Heat resistance: ★★★★★
Oil resistance: ★★★★★
Noise resistance: ★★★
Flame resistance: ★★★★★
Flexibility: ★★★
non-migratory: ★★★★
Transport property: ★★
※The characteristic is an aim.
Application
Multi cable for North America and EU.
Electric equipment cable with UL and cUL at 600V, 105°C.
(Category : QPOR, ZJCZ, ZKHZ, ZJCZ7)
Obtaining UL Listed STO, TC and MTW, this cable compliants to NFPA 70 and 79.
CE marking(TÜV recognition product).
(※It is recognized as a cable with the coverbased on H05VV-F.)
(Certificate of TÜV No.J2050492)

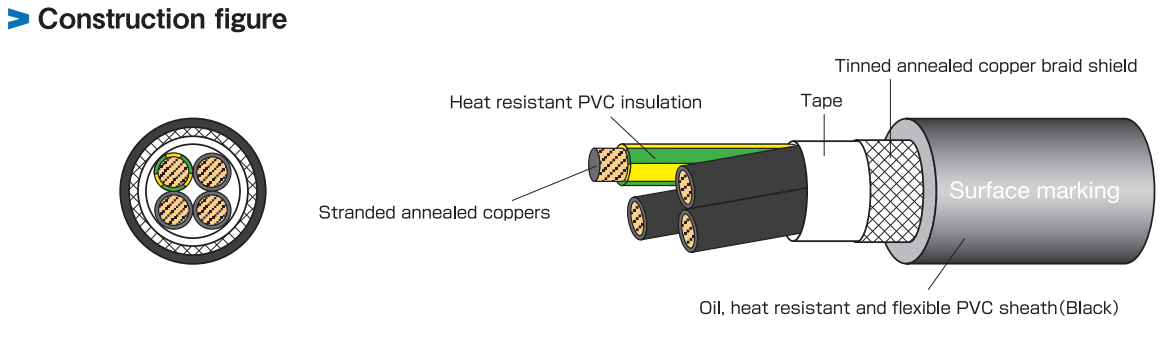

Feature
Heat resistant PVC material is used to insulation.
Oil, heat resistant and Flexible PVC sheath material is used.
It passes Vertical-Tray Flame Test of UL.
➤ Surface marking
(1)10AWG cables
E209288 (UL) TC 90°C DRY 75°C WET or MTW FLEXING VW-1 or STO SHIELDED 105°C 600V VW-1 Line numberX AWG c(UL) STO SHIELDED 105°C 600V Line numberX AWG (○○mm²) FT1 TAIYO CE 300/500V <PS>E ** LF R15
(2)8AWG~6AWG cables
E209288 (UL) TC 90°C DRY 75°C WET or MTW VW-1 or STO SHIELDED 105°C 600V VW-1 Line numberX AWG c(UL) STO SHIELDED 105°C 600V Line numberX AWG (○○mm²) FT1 TAIYO CE 300/500V <PS>E ** LF R15

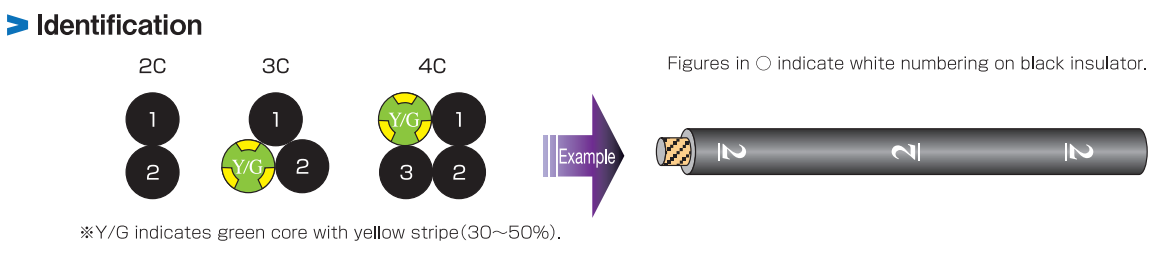

※3, 4 core has the [Y/G] earth cable of an equal size.
Allowable ampacity
Allowable current of this catalog NFPA70 Table 400.5(A) (1) STO ambient temperature 30°C.
For the current correction factor, please refer to the P274.
For please confirm the NFPA70 (National Electrical cord) and NFPA79 (Electrical Standard for Industrial Machinery) more use.

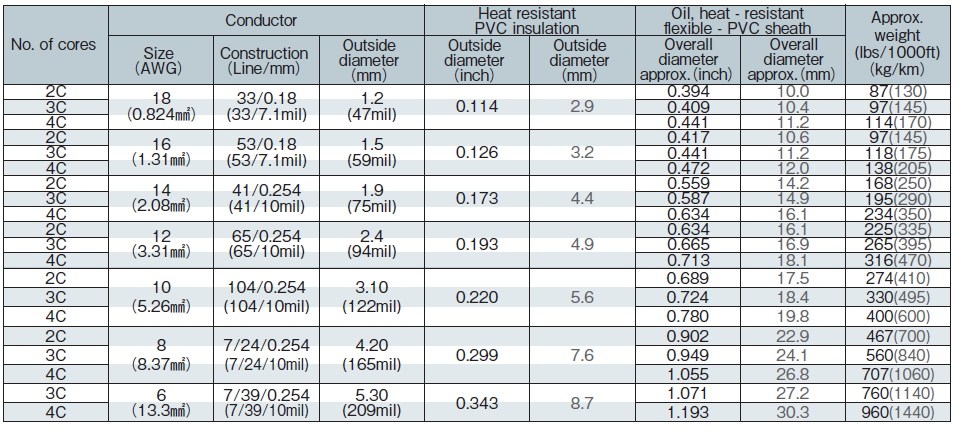

Electrical property
| Size （AWG） | Conductor resistance （Ω/km20℃） |
Insulation resistance （MΩkm15℃） |
Electrical strength （V/1min.） |
Allowable ampacity（A） | |
| a | b | ||||
| 18 | less than 22.1 | more than 52 | 2000 | 7 | 10 |
| 16 | less than 13.7 | more than 45 | 2000 | 10 | 13 |
| 14 | less than 8.64 | more than 50 | 3000 | 15 | 18 |
| 12 | less than 5.42 | more than 40 | 3000 | 20 | 25 |
| 10 | less than 3.42 | more than 34 | 3000 | 25 | 30 |
| 8 | less than 2.14 | more than 34 | 4000 | 35 | 40 |
| 6 | less than 1.34 | more than 29 | 4000 | 45 | 55 |
*1 The examination of 2000V/5 minute besides the withstand voltage test on the UL standard and the CSA standard that has been described to the top is applied.
*2 Allowable ampacity By National Electrical Code(NEC)
a:Apply to 3-conductor cords and other multiconductor cords connected to utilization equipment so that only 3 conductors are current-carrying.
b:Apply to 2-conductor cords and other multiconductor cords connected to utilization equipment so that only 2 conductors are current-carrying.
