Dây cáp điện và điều khiển tín hiệu TAIYO SL-TVV(STD5) LF SL-TVV(STD4) LF 450/750V 70°C BLACK được sử dụng dây dẫn bằng đồng ủ; Size: 1,5 – 25mm2; Vật liệu cách điện: PVC chịu nhiệt; Vỏ ngoài: PVC chịu dầu, chịu nhiệt và mềm dẻo (Vỏ màu đen).

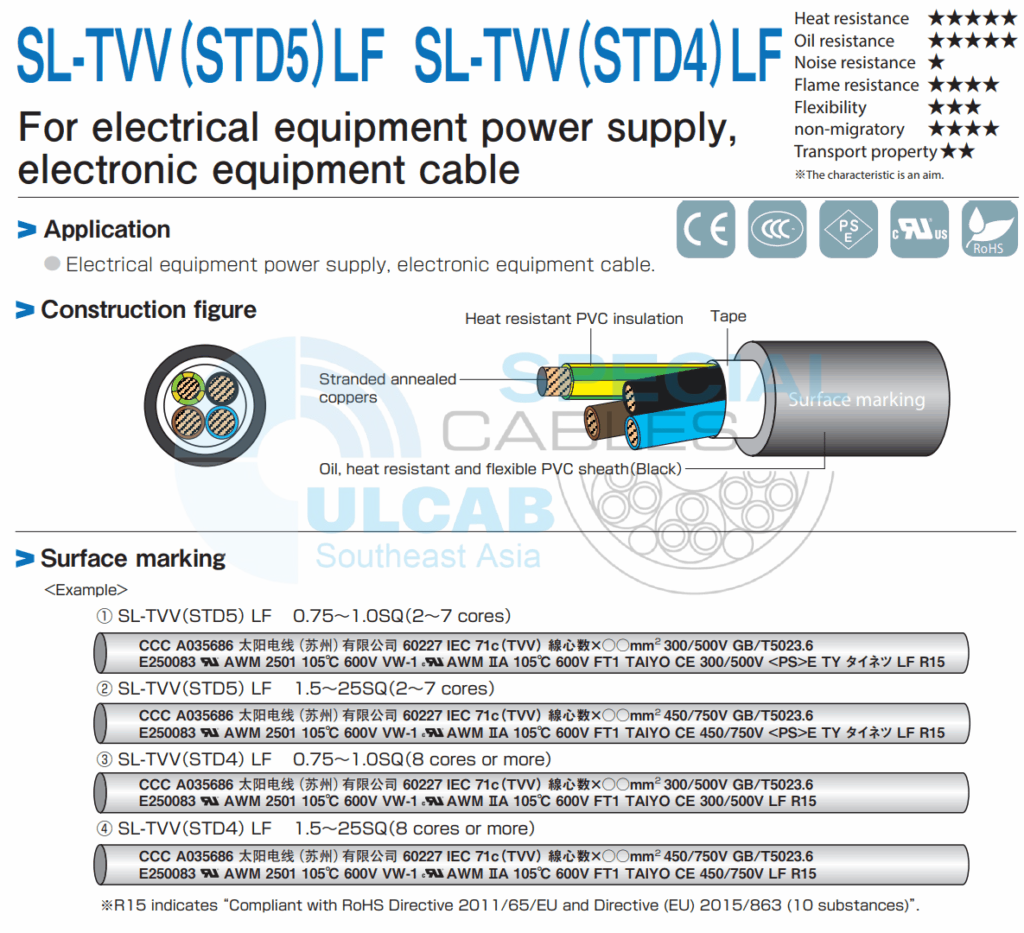

SL-TVV(STD5) LF SL-TVV(STD4) LF
For electrical equipment power supply, electronic equipment cable/ Dùng cho nguồn điện thiết bị điện, cáp thiết bị điện tử
Hãng sản xuất: TAIYO Cabletec
Xuất Xứ: JAPAN
Heat resistance: ★★★★★
Oil resistance: ★★★★★
Noise resistance: ★
Flame resistance: ★★★★
Flexibility: ★★★
non-migratory: ★★★★
Transport property: ★★
※The characteristic is an aim.
Application
Electrical equipment power supply, electronic equipment cable.
Feature
Product that corresponds to CCC attestation.(TVV)
It passes GB standard(GB/T18380) vertical test※.
CE marking.
It suits Electrical Appliance and Material Safety Law.(2~7 cores).
Product that corresponds to UL, cUL attestation.(for AWM2501 wiring in equipment)

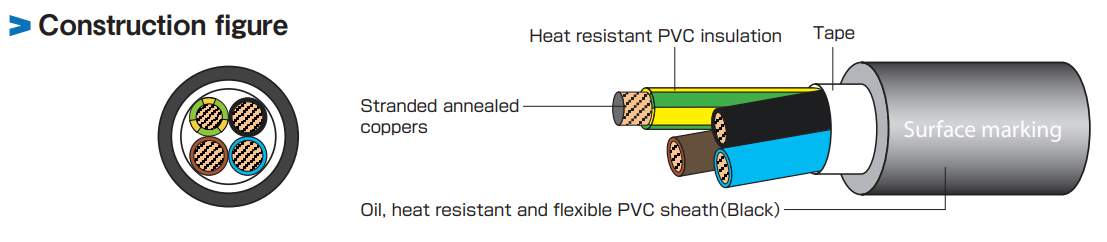

Heat resistant PVC material is used to insulation.
Multi making cable.
Oil, heat resistant and flexible PVC material is used to sheath.
| Certification | IEC | CCC | Electrical Appliance and Material Safety Law | UL | CSA |
| Applicable standard | IEC60227-6 | GB/T5023.6 | Law Departmental order to determine a technical standard of the electrical equipment | UL758 | CSA C22.2 No.210 |
| Official symbol | 60227 IEC 71c | 60227 IEC 71c（TVV） | Heat-resistamt flexibe cable | AWM STYLE 2501 | AWM ⅡA |
| Voltage rating | 300/500V | 300/500V | 600V | 600V | 600V |
| Temperature rating | 70℃ | 70℃ | 75℃ | 105℃ | 105℃ |
| Conductor | IEC60228 Class5 | GB/T3956 Class5 | JIS C 3102 | UL758 | CSA C22.2 No.210 |
| Flame rating | EC60332-1 | GB/T18380 | JIS C 3005-4.26.2-b | VW-1 | FT1 |
2－7 core types are （STD5） and 8 or more types are （STD4） becaues PSE is applied to only 2 to 7 core types of these cables.
Surface marking
<Example>
①SL-TVV (STD5) LF 0.75~1.0SQ(2~7 cores)
CCC A035686 太阳电线(苏州)有限公司 60227 IEC 71c (TVV) 線心数×○○mm² 300/500V GB/T5023.6 E250083 RU AWM 2501 105°C 600V VW-1 cRU AWM IIA 105°C 600V FT1 TAIYO CE 300/500V <PS>E TY タイネツ LF R15
② SL-TVV (STD5) LF 1.5~25SQ(2~7 cores)
CCC A035686 太阳电线(苏州)有限公司 60227 IEC 71c (TVV) 線心数×○○mm² 450/750V GB/T5023.6 E250083 RU AWM 2501 105°C 600V VW-1 cRU AWM IIA 105°C 600V FT1 TAIYO CE 450/750V <PS>E TY タイネツ LF R15
③ SL-TVV(STD4) LF 0.75~1.0SQ (8 cores or more)
CCC A035686 太阳电线(苏州)有限公司 60227 IEC 71c (TVV) 線心数×○○mm² 300/500V GB/T5023.6 E250083 RU AWM 2501 105°C 600V VW-1 cRU AWM IIA 105°C 600V FT1 TAIYO CE 300/500V LF R15
SL-TVV (STD4) LF 1.5~25SQ (8 cores or more)
CCC A035686 太阳电线(苏州)有限公司 60227 IEC 71c (TVV) 線心数×○○mm² 450/750V GB/T5023.6 E250083 RU AWM 2501 105°C 600V VW-1 cRU AWM IIA 105°C 600V FT1 TAIYO CE 450/750V LF R15
※R15 indicates “Compliant with RoHS Directive 2011/65/EU and Directive (EU) 2015/863 (10 substances)”.
Allowable ampacity
・The allowable ampacity of this catalog is a value at one in the air construction and the ambient temperature 30℃.
・Allowable ampacity is calculated based on JCS0168. Allowable ampacity is calculated excluding grounding conductor.
・Please multiply the following correction coefficient by the ambient temperature.
●Adjustment factors（at ambient temperature）
| Ambient temperature (°C) | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | |||
| Adjustment factors | 1.00 | 0.87 | 0.71 | 0.50 | － | － | － | － |
