Dây cáp điện và điều khiển tín hiệu lõi đơn TAIYO EM-KIE/F HF được sử dụng dây dẫn đồng ủ; Size 0.5 – 5.5mm2; Cách điện: polyetylen chống cháy, chịu nhiệt, Không chứa halogen, ít khói, chống dầu; Màu: Light Blue – Xanh lam (RAL 5012) ; Brown – Nâu (RAL 8003) ; Black – Đen (RAL 9005) ; Red – Đỏ (RAL 3000) ; Green/Yellow – Xanh lục/vàng (RAL 1021 / RAL 6018) ; Grey – Xám (RAL 7000) ; Dark Blue – Xanh đậm (RAL 5010) ; White – Trắng (RAL 9010) ; Orange – Cam (RAL 2003) ; Purple – Tím (RAL 4005) ; Pink – Hồng (RAL 3015) ; Yellow – Vàng (RAL 1021) ; Green – Xanh lá (RAL 6018) ; Beige – Be (RAL 1001) .
EM-KIE/F HF
Flame retardant polyethylene insulated wires for electrical equipment/ Dây cách điện polyethylene chống cháy cho thiết bị điện
Hãng sản xuất: TAIYO Cabletec
Xuất Xứ: JAPAN
Heat resistance: ★★
Oil resistance: ★
Noise resistance: ★
Flame resistance: ★★★
Flexibility: ★★
non-migratory: ★★★★★
Transport property: ★
※The characteristic is an aim.
Application
Wiring of electrical machinery and apparatus not exceeding 600V.
Corresponds to halogen-free requirement.
Rated voltage:600V. Temp:75°C.
Feature

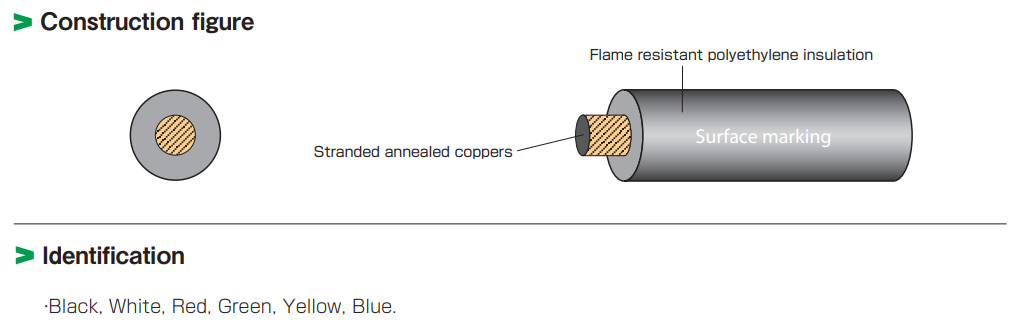

Flexible annealed copper stranded conductor.
Non-halogen flame-resistant polyethylene for insulation.
Halogen-free, low smoke evolution.
Heat resistance 75 °C.
Cold -50 °C.
Reference to JIS C3612,JIS C 3316.
0.75mm2~5.5mm2 wires conform to Electrical Appliance and Material Safety Law.
(0.5mm2 wires out of Electrical Appliance and Material Safety Law)
| Certification | Electrical Appliance and Material Safety |
| Applicable standard | LawDepartmental order to determine a technical standard of the electrical equipment |
| Official symbol | EM-KIE/F |
| Voltage rating | 600V |
| Temperature rating | 75°C |
| Conductor | JIS C 3102 |
| Flame rating | JIS C 3005-4.26.2-b) |
Surface marking
(1)0.5mm² wires
EM KIE/F 0.5mm² ** タイネン TAIYO-TEIKOKU 製造年 HF R15
(2)0.75mm²~5.5mm² wires
EM KIE/F OOmm² <PS>E ** タイネン TAIYO-TEIKOKU 製造年 HF R15
※R15 indicates “Compliant with RoHS Directive 2011/65/EU and Directive (EU) 2015/863 (10 substances)”.

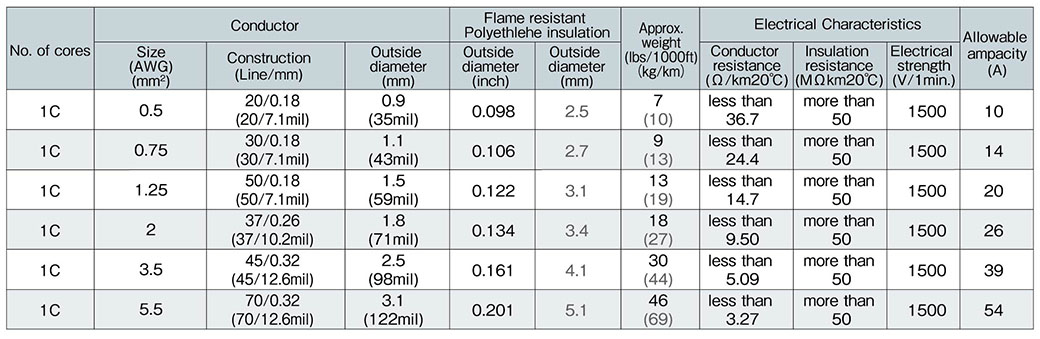

Allowable ampacity
•The allowable ampacity of this catalog is a value at one in the air construction and the ambient temperature 30°C.
•Allowable ampacity is calculated based on JCSO168.
•Please multiply the following correction coefficient by the ambient temperature.
Adjustment factors (at ambient temperature)
| Ambient temperature (°C) | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | |||
| Adjustment factors | 1 | 0.88 | 0.75 | 0.58 | 0.33 | – | – | – |
Adjustment factors (for multiple-line laying)
| No. of conductors | 2~3 | 4 | 5~6 | 7~15 | 16~40 | 41~60 | 61~ | ||||
| Adjustment factors | 0.70 | 0.63 | 0.56 | 0.49 | 0.43 | 0.39 | 0.34 |
