Dây cáp điện và điều khiển tín hiệu lõi đơn TAIYO EM-TXT HF 600V 125℃ được sử dụng dây dẫn đồng ủ mềm dẻo; Size 5.5 – 100mm2; Cách điện: Polyetylen liên kết chéo mềm dẻo chống cháy không chứa halogen, Lượng khói thoát ra thấp. Bán kính uốn tối thiểu là 2D. Màu: Black.
EM-TXT HF
Flame resistant Flexible cross-linked polyethylene insulated wire for electrical equipment/ Dây cách điện polyethylene liên kết chéo linh hoạt chống cháy cho thiết bị điện
Hãng sản xuất: TAIYO Cabletec
Xuất Xứ: JAPAN
Heat resistance: ★★★★★★
Oil resistance: ★
Noise resistance: ★
Flame resistance: ★★★
Flexibility: ★★★★
non-migratory: ★★★★★
Transport property: ★
※The characteristic is an aim.
Application
600V electrical equipment wiring.
Flame resistant cross-linked polyethylene.(Halogen-free.)
Rated voltage：600V. Heat resistance：125℃.※¹
(1500V type can be products.Please contact us for details.)
Feature

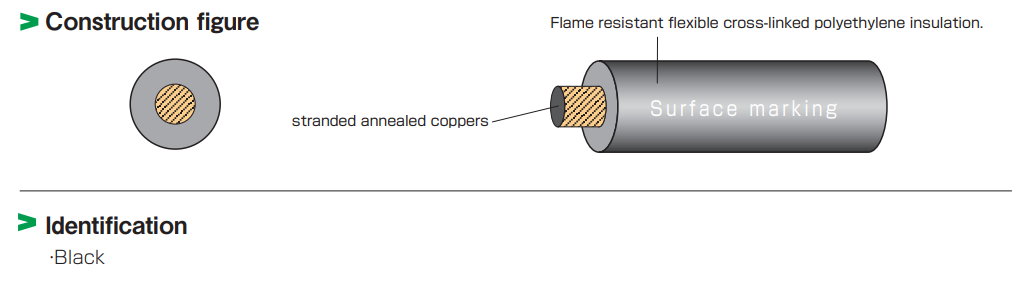

Flexible annealed copper stranded conductor.
Non-halogen flame resistant flexible cross-linked polyethylene for insulation.
Low smoke evolution.
Minimum bending radius is 2D.
(Only when used for fixing)
Heat resistance 125 ℃.※¹ ※² ※³
Cold -40 ℃.
5.5mm²～80mm² wires conform to Electrical Appliance and Material Safety Law.
(100mm² wires out of Electrical Appliance and Material Safety Law.)
UL VW-1(Equivalent material). (8mm²～)
※¹ 125℃（Temperature in CMJ registered materials.)
※² Allowable current for inside equipment use.(Permissible conductor temperature is 125℃.)
※³ All current for power-supply use.(Conductor allowable temperature is 90℃.)
| Certification | Electrical Appliance and Material Safety |
| Applicable standard | LawDepartmental order to determine a technical standard of the electrical equipment |
| Official symbol | EM-KIE/F |
| Voltage rating | 600V |
| Temperature rating | 75°C |
| Conductor | JIS C 3102 |
| Flame rating | JIS C 3005-4.26.2-b) |
Surface marking
600V EM-TXT OOmm² <PS>E TY タイネン TAIYO CABLETEC HF

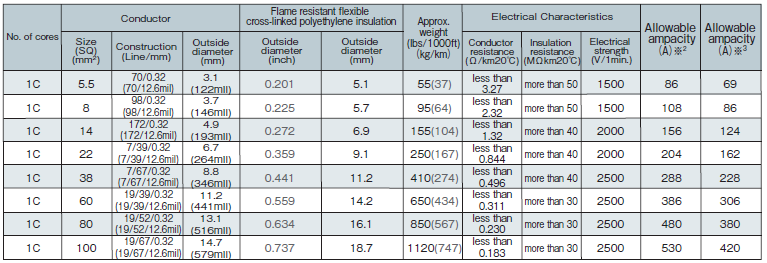

➤ Allowable ampacity
The allowable ampacity of this catalog is a value at one in the air construction and the ambient temperature 30°C.
※2 Allowable current for inside equipment use. (Permissible conductor temperature is 125°C.)
※3 All current for power-supply use. (Conductor allowable temperature is 90°C.)
•Please multiply the following correction coefficient by the ambient temperature and the cable-laying conditions, etc.
●Adjustment factors (Temperature during use in equipment.)
| Ambient temperature (°C) | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | |
| Adjustment factors | 1.00 | 0.95 | 0.89 | 0.83 | 0.76 | 0.69 | 0.61 | 0.51 | 0.40 | 0.23 |
●Adjustment factors（Cases used for power supply, etc.）(Use temperature upper limit 90℃.)
| Ambient temperature (°C) | 30 | 40 | 50 | 60 | 70 | 80 | |||||
| Adjustment factors | 1.00 | 0.91 | 0.82 | 0.71 | 0.58 | 0.41 |
●Adjustment factors（for multiple-line laying）
| No. of condoctors | 2～3 | 4 | 5～6 | 7～15 | 16～40 | 41～60 | 61～ |
| Adjustment factors | 0.70 | 0.63 | 0.56 | 0.49 | 0.43 | 0.39 | 0.34 |
| No. of condoctors in the same tube | 2～3 | 4 | 5 or 6 | 7～15 | 16～40 | 41～60 | 61～ |
| Adjustment factors | 0.70 | 0.63 | 0.56 | 0.49 | 0.43 | 0.39 | 0.34 |
