Dây cáp điện và tín hiệu bù nhiệt, chịu nhiệt VX-Type, KX-Type YUCHANG VX-G-VVSBF được sử dụng 2 lõi dẫn Copper + Constantan; size 1.25 SQMM; Cách điện: PVC màu Trắng + Đỏ; Chống nhiễu: Lưới đồng bên mạ thiếc; Vỏ bọc: PVC; Màu: xanh dương (Blue).
Hãng sản xuất: Yuchang E&C Co.,Ltd
Xuất Xứ: Korea
PVC Single Pair, Flat Type with Shield (THERMOCOUPLE EXTENSION CABLES)
General Usage, PVC Type with Shield
Product Type
Braided copper inner shield, PVC insulated, PVC sheath. Flat type
Features
– Effective noise reduction
– Simple to install and utilize
– Good moisture, chemical and solvent resistant
– Economical construction
– Flexible
Application Standards
– IEC 6058433/ASTM E230/ANSI MC96.1
– KS C 1609: Thermocouple Extension & Compensating Cables

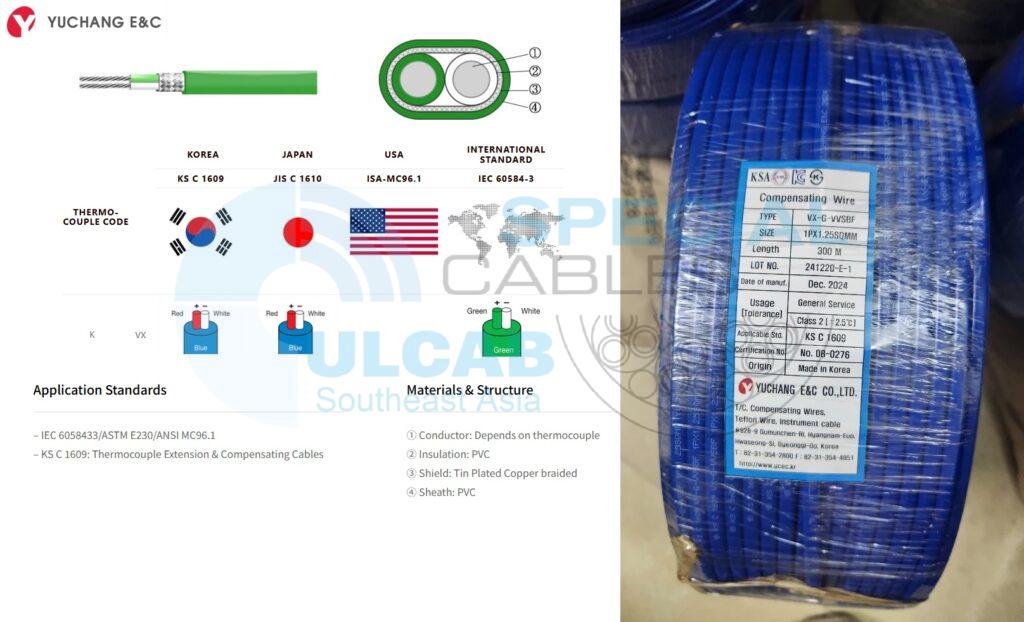

Materials & Structure
① Conductor: Depends on thermocouple (KX, JX, EX, TX, VX, RX, NX)
② Insulation: PVC
③ Shield: Tin Plated Copper braided
④ Sheath: PVC
Data Sheet
|
Conductor
|
Insulation Thickness
(mm) |
Shield
(mm) |
Sheath Thicknees
(mm) |
Overall Diameter (mm)
|
Voltage Rate (V/min)
|
Insulation resistance (MΩ/Km)
|
||
|---|---|---|---|---|---|---|---|---|
|
SQMM
|
AWG
|
No./mm
|
||||||
|
0.5
|
–
|
7/0.3
|
0.4
|
0.3
|
0.7
|
3.7 X 5.4
|
AC500
|
Min.50
|
|
1.25
|
–
|
7/0.45
|
0.6
|
0.3
|
0.9
|
5.0 X 7.5
|
AC500
|
Min.50
|
|
1.5
|
–
|
7/0.53
|
0.6
|
0.3
|
0.9
|
5.2 X 8.0
|
AC500
|
Min.50
|
|
2.0
|
–
|
7/0.6
|
0.6
|
0.3
|
0.9
|
5.4 X 8.4
|
AC500
|
Min.50
|
|
–
|
16
|
1/1.29
|
0.6
|
0.3
|
0.9
|
5.0 X 7.5
|
AC500
|
Min.50
|
|
–
|
20
|
1/0.81
|
0.4
|
0.3
|
0.7
|
3.7 X 5.3
|
AC500
|
Min.50
|
Code selection symbols for extension cords and compensating cords
1 Tùy chọn chống cháy
2 Loại cáp mở rộng & bù
3 Phân loại
4 5 Loại vật liệu
6 Chống nhiễu
Shield N: Không có | S: Băng đồng | SB: Đồng bện | AMS: Băng nhôm Mylar Shield | SWA: Bọc thép
7 Hình dạng
8 Cấu hình bên trong
9 Kích thước dây dẫn
Diện tích: mm²
10 Cấu trúc dây dẫn
