Dây cáp điện và điều khiển tín hiệu TAIYO UE/2501E(N)/TC[Y/G]LG LF thuộc nhóm cáp công nghiệp tiêu chuẩn UL/CE, dùng rất phổ biến trong hệ thống điện – điều khiển. được sử dụng Ruột dẫn: đồng mềm hoặc đồng mạ thiếc (tăng chống oxy hóa). Tiết diện: khoảng 0.75 – 5.5 mm² (18–10 AWG). Cách điện: PVC chịu nhiệt. Vỏ ngoài: PVC chịu dầu, chịu nhiệt, mềm dẻo (màu xám nhạt). Nhiệt độ làm việc: 105°C. Chống cháy: đạt UL VW-1, cUL FT1, vượt qua test cháy máng cáp.

Ý nghĩa ký hiệu model

UE/2501E(N)/TC[Y/G]LG LF:

• UE/2501E: dòng cáp điều khiển/thiết bị điện tiêu chuẩn UL
• (N): loại tiêu chuẩn (non-shield hoặc cấu hình cơ bản)
• TC: Tray Cable → dùng cho máng cáp
• [Y/G]: có dây tiếp địa màu vàng/xanh
• LG: vỏ màu Light Gray (xám nhạt)
• LF: Lead-Free (không chì, đạt RoHS)

Ứng dụng (Application)

Cáp TAIYO UE/2501E(N)/TC[Y/G]LG LF là loại multi-core power/control cable dùng cho:

• Cable tray (máng cáp)
• Raceway wiring (đi ống, conduit)
• Kết nối thiết bị điện – điện tử công nghiệp

👉 Điểm quan trọng:

• Dùng được cho thị trường United States và European Union
• Phù hợp hệ thống theo tiêu chuẩn điện công nghiệp

Tiêu chuẩn & chứng nhận

Cáp đạt nhiều tiêu chuẩn quốc tế:

• UL & cUL Listed → dùng tại Bắc Mỹ
• CE (TÜV) → dùng tại châu Âu
• Tuân thủ:
  • NFPA 70 (NEC – điện Mỹ)
  • NFPA 79

👉 Nghĩa là:

• Có thể dùng trong tủ điện máy móc xuất khẩu
• Đạt yêu cầu an toàn cháy nổ và lắp đặt

Khi nào KHÔNG nên dùng?

Bạn nên tránh dùng nếu:

• Có nhiễu điện từ cao → nên dùng loại shield (SB)
• Cáp phải chuyển động liên tục (drag chain)
• Môi trường ngoài trời khắc nghiệt lâu dài (UV mạnh)

Kết luận

Cáp này phù hợp nhất cho:

• Tủ điều khiển PLC
• Máy móc công nghiệp xuất khẩu
• Hệ thống đi máng cáp trong nhà máy

👉 Ưu điểm lớn: chuẩn quốc tế + chịu nhiệt + chống cháy + chịu dầu

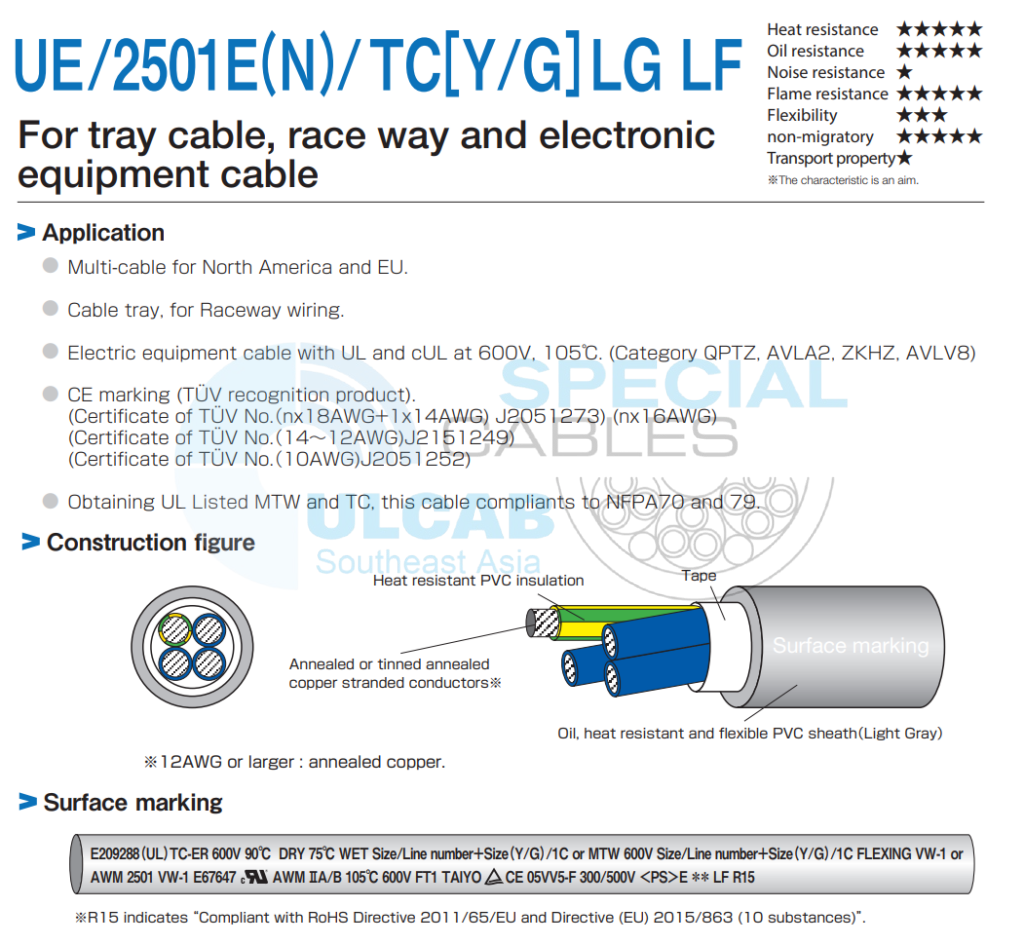

UE/2501E(N)/TC[Y/G]LG LF

For tray cable, raceway and electronic equipment cable

Hãng sản xuất: TAIYO Cabletec

Xuất Xứ: JAPAN

Heat resistance ★★★★★
Oil resistance ★★★★★
Noise resistance ★
Flame resistance ★★★★★
Flexibility ★★★
non-migratory ★★★★★
Transport property★
※The characteristic is an aim.

Application
Multi-cable for North America and EU.
Cable tray, for Raceway wiring.
Electric equipment cable with UL and cUL at 600V, 105°C.
(Category:QPOR，AVLV2，ZKHZ，AVLV8)
CE marking. (TÜV recognition product)
(Certificate of TÜV No.(nx18SWG+1x14AWG)J2051273)(nx16AWG+1x14AWG)
(Certificate of TÜV No.(14~12AWG)J2151249)
(Certificate of TÜV No.(10AWG)J2051252)
Obtaining UL Listed MTW and TC, this cable compliants to NFPA70 and 79.

Feature
Heat resistant PVC used for insulation.
Oil, heat resistant and Flexible PVC sheath material is used.
Flame resisting : UL VW-1, cUL FT1.
It passes Vertical-Tray Flame Test of UL.

➤ Surface marking

E209288（UL）TC-ER 600V 90℃ DRY 75℃ WET Size/Line number＋Size（Y/G）/1C or MTW 600V Size/Line number＋Size（Y/G）/1C FLEXING VW-1 or
AWM 2501 VW-1 E67647 cRU AWM ⅡA/B 105℃ 600V FT1 TAIYO 　 CE 05VV5-F 300/500V ＜PS＞E ＊＊ LF R15

※R15 indicates “Compliant with RoHS Directive 2011/65/EU and Directive (EU) 2015/863 (10 substances)”

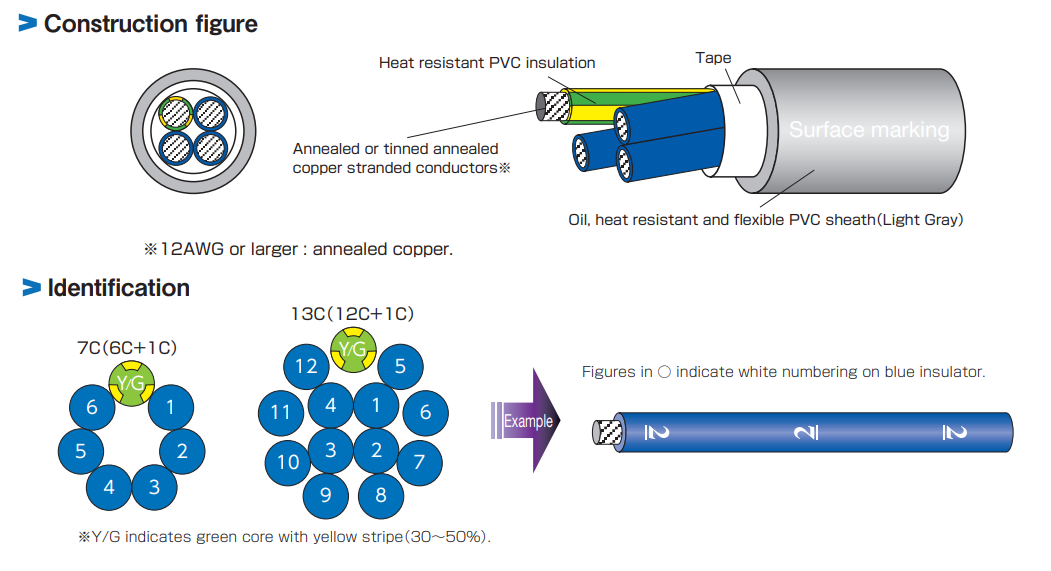

※Core number mark “+1C” has the ［Y/G］ earth cable of 14AWG size.
※Core number mark only has the ［Y/G］ earth cable of an equal size.
※The examination of 2000V/5 minute besides the withstand voltage test on above mentioned UL standard and the CSA standard is applied.

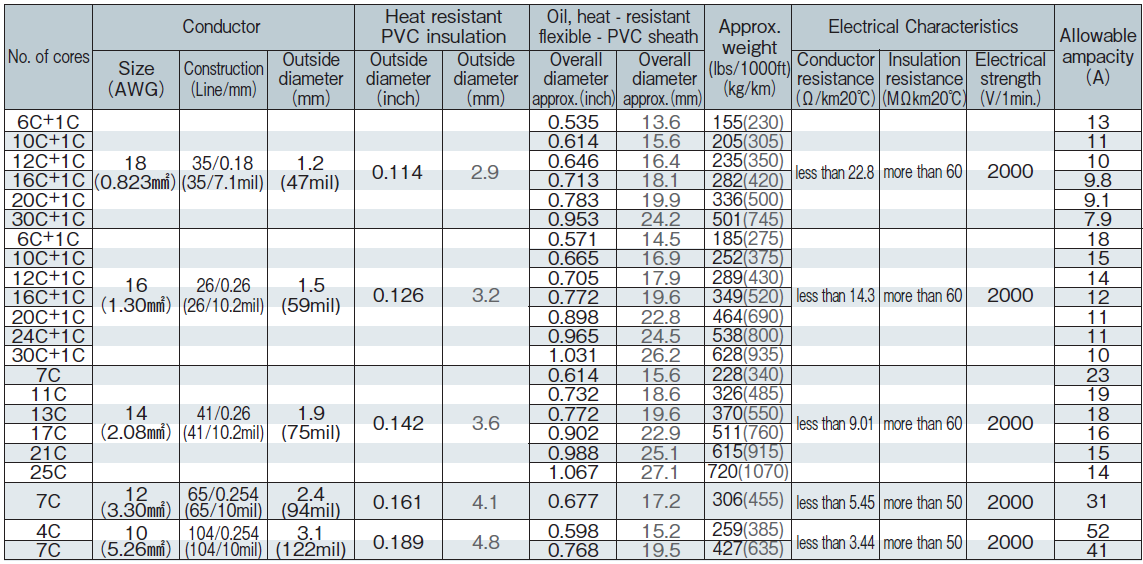

➤ Allowable ampacity

・The allowable ampacity of this catalog is a value at one in the air construction and the ambient temperature 30℃.
・Allowable ampacity is calculated based on JCS0168. Allowable ampacity is calculated excluding grounding conductor.
・Please multiply the following correction coefficient by the ambient temperature.
( Note） Please refer to P.270 when you use this cable according to NFPA70 or NFPA79.

➤ Adjustment factors (at ambient temperature)
