Dây cáp điện và điều khiển tín hiệu TAIYO UE/2501E-SB(N)/TC[Y/G] LF 600V 105°C BLACK là dòng cáp đa lõi cao cấp, được thiết kế chuyên dụng cho hệ thống điện công nghiệp, tủ điều khiển và thiết bị điện – điện tử. Sản phẩm đạt các tiêu chuẩn quốc tế UL, cUL và CE, phù hợp sử dụng tại thị trường Bắc Mỹ và châu Âu.

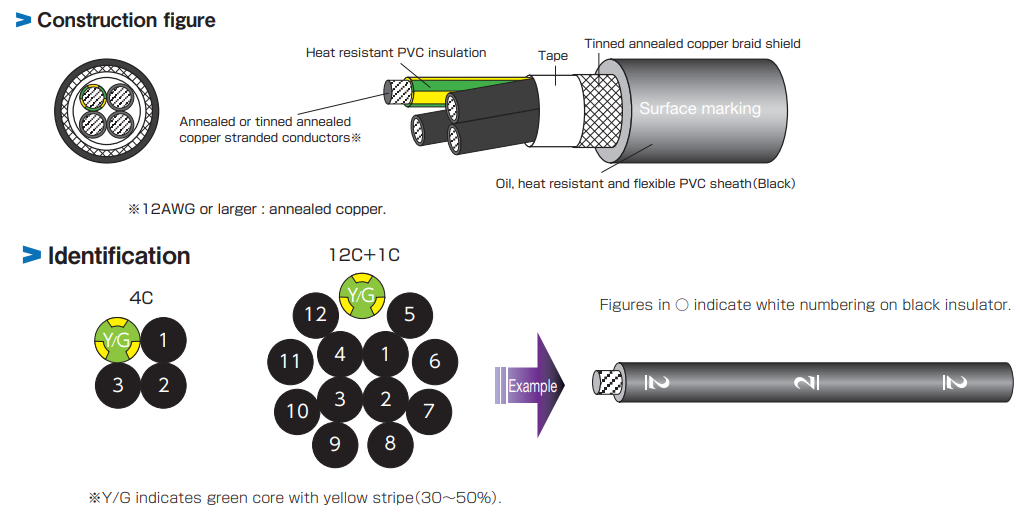

Cáp có cấu tạo lõi đồng mềm (có thể mạ thiếc) giúp tăng độ dẫn điện và khả năng chống oxy hóa. Sản phẩm có dải tiết diện từ 0.75 đến 5.5 mm² (18–10 AWG). Lớp cách điện PVC chịu nhiệt lên đến 105°C đảm bảo an toàn khi vận hành trong môi trường nhiệt độ cao. Lớp chống nhiễu dạng lưới đồng bện (braid shield), giúp giảm nhiễu điện từ hiệu quả, đảm bảo tín hiệu điều khiển ổn định trong môi trường có biến tần, động cơ hoặc thiết bị công suất lớn. Vỏ ngoài được làm từ PVC mềm, chịu dầu, chịu nhiệt và có độ linh hoạt cao, thuận tiện cho việc thi công lắp đặt trong máng cáp, ống dẫn hoặc hệ thống dây cố định. Cáp đạt tiêu chuẩn chống cháy UL VW-1 và cUL FT1, đồng thời vượt qua bài kiểm tra cháy lan theo phương thẳng đứng (Vertical Tray Flame Test), đảm bảo an toàn trong các hệ thống công nghiệp.

Ý nghĩa model (rất quan trọng)

UE/2501E-SB(N)/TC[Y/G] LF BLACK

• UE/2501E: dòng cáp điều khiển / thiết bị
• SB (Shielded Braid):
  👉 Có lớp lưới chống nhiễu (shield)
• (N): cấu hình tiêu chuẩn
• TC: Tray Cable (dùng cho máng cáp)
• [Y/G]: có dây tiếp địa vàng/xanh
• LF: không chì (RoHS)
• BLACK: vỏ màu đen (khác bản LG – xám)

Ứng dụng trong công nghiệp

Loại cáp này phù hợp cho:

⚙️ Hệ thống điện công nghiệp

• Kết nối tủ điện, máy móc, dây chuyền sản xuất
• Dùng trong nhà máy: cơ khí, thực phẩm, hóa chất, điện tử

🧰 Đi dây trong máng cáp (Cable tray / Raceway)

• Thiết kế đạt chuẩn TC (Tray Cable) → có thể:
  • Đi nổi trên máng cáp
  • Không cần ống bảo vệ trong nhiều trường hợp (theo chuẩn NFPA 70)

⚡ Cấp nguồn & tín hiệu

• Dùng cho:
  • Cấp nguồn 600V cho thiết bị
  • Truyền tín hiệu điều khiển (PLC, cảm biến)

🏭 Thiết bị điện công nghiệp

• Máy CNC
• Robot công nghiệp
• Motor, biến tần

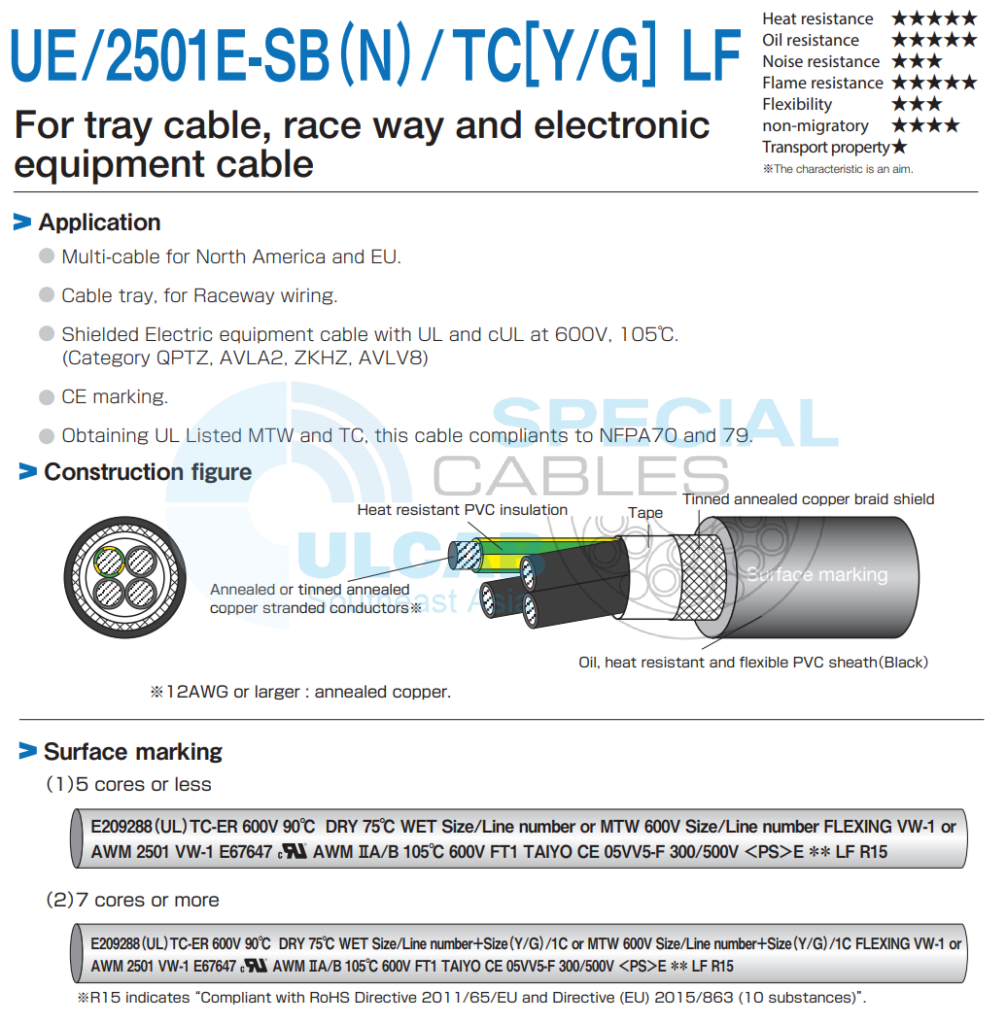

UE/2501E-SB(N)/TC[Y/G] LF

For tray cable, raceway and electronic equipment cable

Hãng sản xuất: TAIYO Cabletec

Xuất Xứ: JAPAN

Heat resistance ★★★★★
Oil resistance ★★★★★
Noise resistance ★★★
Flame resistance ★★★★★
Flexibility ★★★
non-migratory ★★★★
Transport property★
※The characteristic is an aim.

Application
Multi-cable for North America and EU.
Cable tray, for Raceway wiring.
Shielded Electric equipment cable with UL and cUL at 600V, 105°C.
(Category:QPOR，AVLV2，ZKHZ，AVLV8)
CE marking.
Obtaining UL Listed MTW and TC, this cable compliants to NFPA70 and 79.

Feature
Heat resistant PVC used for insulation.
Oil, heat resistant and Flexible PVC sheath material is used.
Flame resisting : UL VW-1, cUL FT1.
It passes Vertical-Tray Flame Test of UL.

➤ Surface marking

（1）5 cores or less

E209288（UL）TC-ER 600V 90℃ DRY 75℃ WET Size/Line number or MTW 600V Size/Line number FLEXING VW-1 or
AWM 2501 VW-1 E67647 cRU AWM ⅡA/B 105℃ 600V FT1 TAIYO CE 05VV5-F 300/500V ＜PS＞E ＊＊ LF R15

（2）7 cores or more

E209288（UL）TC-ER 600V 90℃ DRY 75℃ WET Size/Line number＋Size（Y/G）/1C or MTW 600V Size/Line number＋Size（Y/G）/1C FLEXING VW-1 or
AWM 2501 VW-1 E67647 cRU AWM ⅡA/B 105℃ 600V FT1 TAIYO CE 05VV5-F 300/500V ＜PS＞E ＊＊ LF R15

※Core number mark “+1C” has the ［Y/G］ earth cable of 14AWG size.
※3 or 4 and 7 or more cores of 14AWG more size has the ［Y/G］ earth cable of an equal size.
※The examination of 2000V/5 minute besides the withstand voltage test on above mentioned UL standard and the CSA standard is applied

Allowable ampacity

・The allowable ampacity of this catalog is a value at one in the air construction and the ambient temperature 30℃.
・Allowable ampacity is calculated based on JCS0168. Allowable ampacity is calculated excluding grounding conductor.
・Please multiply the following correction coefficient by the ambient temperature.
(Note） Please refer to P.270 when you use this cable according to NFPA70 or NFPA79.
● Adjustment factors（at ambient temperature）
